電力系統電氣檢修崗位 雙向思維排故技能 探討

電氣裝置故障排查技能是電力系統電氣檢修崗位的核心技能。外觀檢查法、停電進行檢測的導通法、帶電進行檢測的電壓降法等故障排查的常用方法，對電氣檢修技術員來說基本上都能熟練掌握。
但是，電力系統電氣裝置往往功能完善、結構復雜、支路繁多，如果毫無目的地進行故障測試難免事倍功半，無法及時有效地排查電氣故障。因此，電氣裝置故障排查的關鍵是故障支路的分析與識別，進而鎖定故障支路，然后再應用儀表進行針對性的檢測，電氣故障排查就能迎刃而解了。筆者根據多年的電氣檢修實踐經驗，從電氣邏輯控制的角度，結合電氣裝置的功能構成和邏輯控制理念，提出了電氣裝置“雙向思維”故障識別排查方法。
1電氣裝置邏輯構成簡析
1．1電氣裝置在電力系統中的作用
電力系統二次回路電氣裝置包括繼電保護裝置、備用電源自動投入裝置、自動重合閘裝置、中央信號裝置等，對電力系統一次設備、一次系統起控制、保護、調節、測量與監察等作用，是電力系統安全、經濟、穩定運行的重要保障，是變配電所電氣系統的重要組成部分。隨著電力系統高新技術的迅猛發展，電氣控制正向著自動化、綜合型方面發展，電氣裝置在電力系統的作用顯得越來越重要。
1．2電氣裝置的功能模塊構成
通常，電力系統中的每一套電氣裝置相應地實現對電力系統進行控制、保護、調節、測量與監察等某一方面的作用。例如，繼電保護裝置反映電力系統電氣設備的各種故障與異常運行情況，斷路器控制回路裝置實現對斷路器的合閘、分閘的控制，等等。
為了實現某一方面的主要作用，電氣裝置通常由各個功能模塊構成。例如，斷路器控制回路裝置為了實現對斷路器的合閘、分閘的控制，通常需要由手動合閘功能、手動分閘功能、自動合閘功能、自動分閘功能、裝置斷線監控功能等各項功能構成。
從功能設計的角度進行分析，為了實現某個基本功能的作用，通常需要相應的電氣元件通過一定的接線構成。例如，斷路器控制回路裝置的基本合閘控制回路的構成，由控制電源+WC、－WC、開關SA和斷路器合閘線圈Yon構成，具體接線如圖1所示。

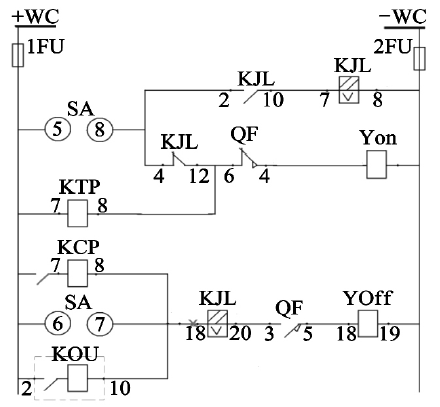

圖1 斷路器控制回路裝置的基本合閘控制回路圖
因此，電力系統電氣裝置通常是一個能實現某一方面主要作用的具有多種功能的復雜網絡，這個復雜網絡通常包括若干個電氣控制回路，每個電氣控制回路由若干個電氣元件按照一定的接線方式構成。
1．3電氣裝置邏輯功能的實現
電氣裝置通常由驅動部分和執行部分來實現基本功能的邏輯控制。一般來說，繼電器的線圈屬于驅動部分，繼電器的觸點屬于執行部分，驅動部分和執行部分通常接于不同的支路，當繼電器的線圈帶電動作時，繼電器的一對或若干對觸點動作，接通了或斷開了控制、信號等不同功能的支路，從而實現電氣裝置的各項基本功能。
通常，繼電器線圈所在支路叫做“上級邏輯控制支路”，如圖2跳閘位置信號燈控制回路中驅動部分跳位繼電器KTP線圈所在支路;繼電器觸點所在支路叫做“下級邏輯執行支路”，如圖2中執行部分跳位繼電器KTP的觸點所在支路。

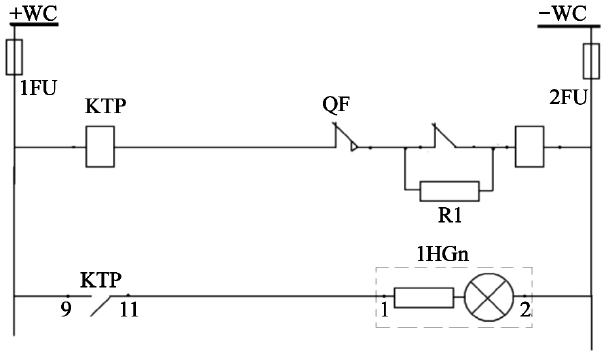

圖2 跳閘位置信號燈控制回路圖
電氣裝置通過回路之間的上下級邏輯控制來達到各項基本功能的實現。圖2中“上級邏輯控制支路”跳位繼電器KTP的線圈帶電動作，“下級邏輯執行支路”的跳位繼電器KTP的觸點KTP9－11閉合，綠燈1HGn平光，指示斷路器處在分閘的位置。
“上級邏輯控制支路”存在故障，往往會影響“下級邏輯執行支路”的功能。因此，需要根據邏輯控制關系逆向追蹤，排查真正的故障支路。
2“雙向思維排故技能”的內涵
電氣裝置構成元件數目眾多，接線支路較多較為復雜，運行中由于絕緣老化、接觸不良、電氣擊穿、發熱燒毀等原因?qū)е鲁霈F(xiàn)短接、斷線、元件損壞等各種故障，影響電氣裝置的正常運行。電氣裝置故障原因和故障類型錯綜復雜，因此，電氣裝置故障排查重在故障分析，只要初步鎖定故障支路，就可以運用導通法或者電壓降法等常規儀表測試方法進行故障的排查了。
“雙向思維排故技能”的應用一般劃分為以下
4個步驟:
1)熟悉電氣裝置的主要功能及構成原理。
識讀電氣裝置原理框圖，掌握電氣裝置的功能構成模塊和實現電氣裝置主要功能的動作過程及相關現象。
2)動作過程正向順序?qū)Ρ确治雠卸姎庋b置是否存在故障。
按照實現電氣裝置主要功能的動作過程順序，逐步測試并比較分析電氣裝置出現的故障現象，判斷電氣裝置是否存在故障。
3)邏輯思維逆向追溯分析初步鎖定電氣裝置故障支路。
一般來說，故障支路通常與故障現象相關。由于電氣裝置通過邏輯控制達到基本功能的實現，“上級邏輯控制支路”存在故障，往往會影響“下級邏輯執行支路”的功能。因此，故障支路往往不一定就是故障現象的元件所在支路。根據邏輯控制關系逆向追溯分析，逐級追查故障現象的元件所在支路的“上級邏輯控制支路”，就可以初步鎖定故障支路了。
4)運用儀表測試法等技巧進一步排查電氣故障。
初步鎖定故障支路后，即可以靈活運用外觀檢查法或儀表測試法進行故障的排查。
3“雙向思維排故技能”的實踐應用
凌云那留電站10kV線路1WL相間短路(如圖3所示)，線路1WL繼電保護裝置動作，斷路器1QF拒動;變壓器T后備保護動作，斷路器3QF跳閘切除故障，導致停電范圍進一步擴大。

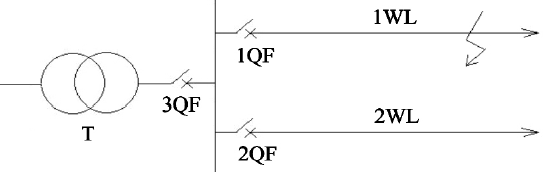

圖3 那留電站接線圖
經現場查看，1WL線路保護裝置正常動作，不存在異常。初步分析判斷1QF斷路器控制回路裝置存在故障，導致1QF斷路器拒動。
斷路器控制回路裝置是否存在故障?故障支路、故障元件在哪里?如何進行故障的排查呢?下面應用“雙向思維排故技能”逐步進行故障的分析和排查。

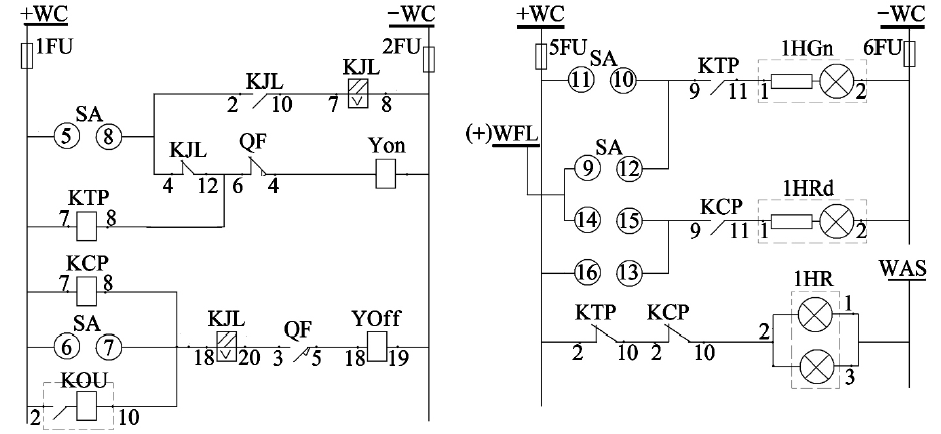

圖4 音響監控的斷路器控制回路裝置原理圖
3．1斷路器控制回路裝置的主要功能及動作原理
斷路器控制回路裝置的主要功能是正常運行時控制斷路器進行手動合閘和分閘，電力系統發生故障時自動跳閘以切除故障部分。
斷路器控制回路裝置構成原理圖如圖4所示，動作過程及現象分析如下。
1)手動合閘動作過程及現象。
操作前，斷路器QF處于跳閘位置，觸點QF6－4閉合，跳位繼電器KTP動作，綠燈1HGn發出平光。
①“預備合閘”:觸點SA9－10接通，綠燈1HGn閃光。
②“合閘”:觸點SA5－8接通，合閘接觸器KMC動作，斷路器QF合閘;觸點QF6－4斷開，跳位繼電器KTP返回，綠燈熄滅;觸點QF3－5閉合，合位繼電器KCP動作，紅燈1HＲd平光。
③“合閘后”:紅燈平光。
2)手動跳閘動作過程及現象。
①“預備跳閘”:觸點SA14－13接通，紅燈1HＲd閃光。
②“跳閘”:觸點SA6－7接通，跳閘線圈Yon動作，斷路器QF跳閘;觸點QF3－5斷開，合位繼電器KCP返回，紅燈1HＲd熄滅;觸點QF6－4閉合，跳位繼電器KTP動作，綠燈1HGn平光。
③“跳閘后”:綠燈平光。
3．2動作過程正向順序判定電氣裝置是否存在故障
按照實現電氣裝置主要功能的動作過程順序，逐步測試并比較分析電氣裝置出現的故障現象，判斷電氣裝置是否存在故障。
1)手動合閘動作過程測試。
逐步進行測試手動合閘功能的操作，同時，現場觀察并記錄斷路器和控制回路裝置的動作過程和現象。如果和理想動作過程及現象一致，說明控制回路裝置正常;如果出現不一致的現象，說明控制回路裝置出現故障。具體測試情況如下:
操作前，現場查看斷路器QF處于跳閘位置，綠燈1HGn發出平光。操作SA開關手柄至“預備合閘”位置，綠燈1HGn發出閃光。操作SA開關手柄至“合閘”位置，綠燈1HGn熄滅，紅燈1HＲd熄滅。SA開關手柄返回到“合閘后”位置，紅燈熄滅。
在合閘操作的時候，經現場查看，斷路器已成功合閘。此時，出現了異常情況，紅燈熄滅。操作開關SA手柄返回到“合閘后”，依然是紅燈熄滅。
2)手動跳閘動作過程測試。
為了進一步弄清故障的原因，繼續進行手動跳閘的測試。操作SA開關手柄至“預備分閘”位置，紅燈熄滅。操作SA開關手柄至“分閘”位置，現場查看，斷路器沒有動作，依然在合閘位置。
綜合以上測試情況進行分析，斷路器控制回路裝置出現了故障，分閘功能發生了異常。按照動作過程正向順序逐步進行分析的過程如表1所示。

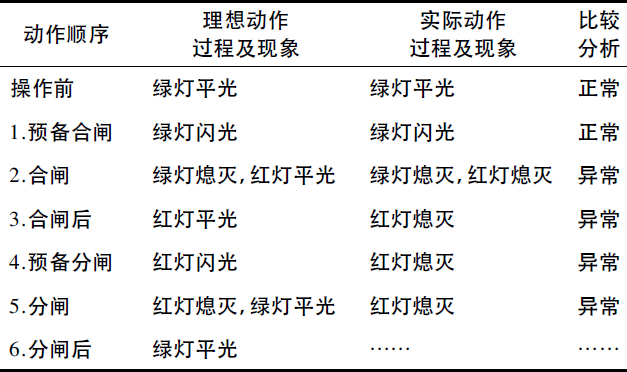

表1 電氣裝置功能測試比較分析表
3．3邏輯思維逆向追溯分析鎖定電氣裝置故障支路
1)對比分析初步判別故障。
通過表1的對比分析得知，在第2步的測試中，正常現象是紅燈平光;現在出現了異常情況:
紅燈熄滅。故障支路通常與故障現象相關，因此，合理懷疑故障支路是紅燈所在支路。
2)故障檢測。
故障原因有斷線、燈泡損壞等，下面運用儀表對紅燈支路進行測試。
做好停電安全措施，利用萬用表的歐姆檔檢測5FU－2至KCP－9部分支路(如圖5所示)，萬用表指針合理偏轉。接著檢測KCP－11至6FU－2部分支路，萬用表指針合理偏轉。
檢測發現:紅燈燈泡完好，紅燈支路完好無斷線;說明導致紅燈熄滅另有原因。

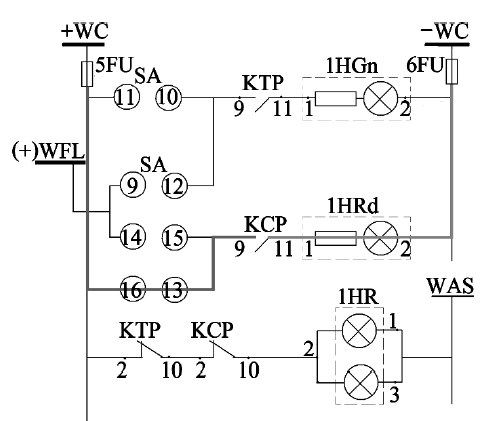

圖5 儀表檢測示意圖
3)逆向思維逐級識別故障。
運用邏輯思維逆向追溯分析，如圖6所示，紅燈支路串接合閘位置繼電器KCP9－11觸點，作為“下級邏輯執行支路”的紅燈支路，其“上級邏輯控制支路”是合閘位置繼電器KCP線圈所在的分閘控制回路，結合手動跳閘動作過程測試中分閘功能異常的情況進行深入分析，進一步鎖定嫌疑故障支路為合閘位置繼電器KCP線圈和斷路器分閘線圈Yoff所在的分閘控制回路。
3．4運用儀表測試法等技巧進一步排查電氣故障
做好停電安全措施，利用萬用表的歐姆檔，采用逐步分段的方法對分閘控制回路進行檢測(結合圖7進行說明):1)斷開KCP－7號端子;2)測量QF－5端子至Yoff－19端子部分支路，指針偏轉，無異常;3)測量KCP－7端子至QF－3端子部分支路，指針不偏轉，說明有故障;4)仔細查看，發現繼電器KJL的18號端子由于發熱燒毀發生熔斷;5)重新壓制繼電器KJL－18號接線端子，并將KJL－18號端子接好;6)接回KCP－7號端子。
對線路1WL的斷路器控制回路裝置再次進行主要功能的測試，手動合閘和手動跳閘、自動跳閘的功能恢復正常，電氣裝置故障順利排除。

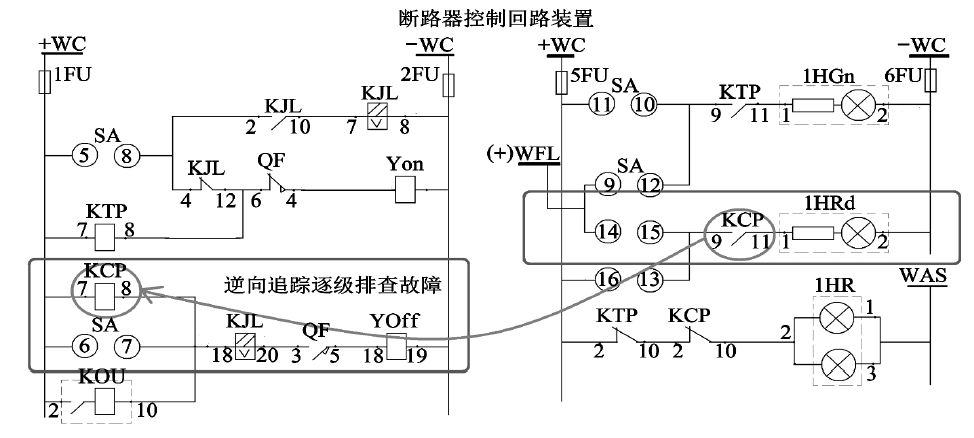

圖6 邏輯思維逆向追溯分析示意圖

圖7 識別、排查故障示意圖
4結語
電氣裝置“雙向思維排故技能”是一種重在故障分析與故障識別的排故方法。“雙向思維排故技能”方法應用的關鍵是從進行邏輯控制設計的角度識讀電氣裝置的原理框圖，掌握電氣裝置的功能模塊動作過程及現象。“雙向思維排故技能”方法應用的技巧是按照電氣裝置基本功能的動作過程正向順序?qū)Ρ确治雠卸姎庋b置是否存在故障，邏輯思維逆向追溯分析鎖定電氣裝置故障支路。對電力系統電氣崗位檢修技術員來說，熟練掌握“雙向思維排故技能”的應用，一正一反兩條主線，可以做到思路清晰、目標明確，從而能夠快速、高效地識別并排查電氣裝置的故障。
