仿真技術在模擬電路實驗教學中的應用研究

模擬電路是高校電類相關專業的一門重要學科基礎課，該課程理論復雜，概念抽象，邏輯性強，在課堂教學中，對基礎電路推理演繹較多，學生被動地接受知識，難以將理論與工程實踐聯系到一起，導致學生動手能力差，缺乏創新精神，解決這一問題的最好辦法就是加強實驗教學。傳統的模擬電路實驗教學是在實驗箱上完成的，實驗項目較為單一，僅能在實驗箱上提供的固定實驗項目中進行選擇；實驗過程中，學生只需參照實驗指導書連線、測試，雖然完成了實驗，但對電路工作原理的理解并不深刻，影響了學生進行實驗研究的積極性和主動性；此外，由于部分學生操作不當，導致實驗設備或測試儀器損壞，為保證每次實驗的正常進行，教師必須在課前花費大量的時間排除設備故障，不僅影響了實驗效果，而且大大增加了教師的工作量，降低了實驗效率。仿真技術是繼數學推理與科學試驗之后認識世界自然規律的第三類基礎方法，隨著計算機技術、信息處理技術和虛擬現實技術的飛速發展，仿真技術在設計制造、教育科研等領域得到了越來越廣泛的應用。常用的電子類仿真軟件包括Spice、Saber、Multisim及Proteus等，通過提供一種與實際實驗室相近似的實驗環境，學生可以對電路原理及理論進行科學驗證，對電路進行故障分析和測試，掌握簡單應用電路的設計方法，大大提高了學生的動手能力和創新能力，同時可有效解決實驗硬件資源緊張的問題[6]。
1 Multisim仿真軟件
Multisim是美國國家儀器公司（NI）推出的基于Windows平臺的交互式電路仿真軟件，由于無可比擬的易用性及其強大的仿真功能，成為業界最為成功的一款仿真軟件，已得到廣大高校師生、科技工作者和電子愛好者的青睞。它為使用者提供了一個集成的一體化實驗環境，采用圖形化的輸入方式，只需通過器件選取、儀器選用、導線連接，就可以完成電路的搭建與仿真分析，目前已被廣泛應用于各大高校的電子類課程的課堂教學中。Multisim提供了豐富的資源，以目前較為流行的Multisim12軟件為例，元件庫提供15大類24800余種元件，包括各種信號源、基本元件庫、二極管庫、晶體管庫等，并且支持在線更新；虛擬儀器庫提供萬用表、函數信號發生器、示波器、邏輯分析儀等18種虛擬儀器，并且在功能和操作面板上與現實儀器保持一致；此外，擁有VHDL和Verilog設計接口和仿真功能、FPGA和CPLD綜合、RF設計能力和后處理能力，還可以導出制作PCB板的設計數據，實現與PCB制作軟件的無縫數據傳輸；可實現低頻電路和高頻電路、線性電路和非線性電路、模擬電路和數字電路、分立元件和集成電路的仿真分析，涉及領域包括電子、通信、航空航天、國防軍事等。該軟件幾乎能夠100%地仿真出真實電路的結果，并且容易制作電路模型，借助高級分析功能，可快速分析電路行為，理解電路基本設計特征。
2 Multisim在模擬電路實驗教學中的應用
2.1單級共射放大電路仿真實驗
在模擬電路中，單級共射放大電路是基本電路單元，是后續復雜放大電路學習的基礎，也是教學過程中的重點和難點。作為基本放大電路，只有正確設置靜態工作點，才能保證無論是在交流信號的正半周還是負半周，三極管始終能工作在發射結正偏、集電結反偏的放大狀態。若靜態工作點偏高，輸出信號將出現飽和失真，反之，將出現截止失真。
圖1(a)所示為單級共射放大電路，我們可以通過理論計算或Multisim實驗仿真的方式求電路的靜態工作點Q。

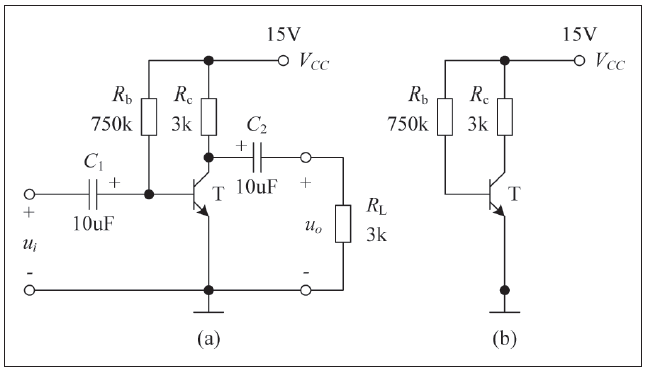

圖1 單級共射放大電路
2.1.1理論計算
畫出圖1(a)所示電路的直流通路，如圖1(b)所示。根據基極回路方程可得：

2.1.2Multisim實驗仿真
（1）創建仿真電路
在Multisim12環境中創建仿真電路時，需根據電路原理圖從元件庫中選取合適的元器件，利用快捷菜單中的旋轉、水平、垂直翻轉命令適當調整元件方向并進行合理布局，用導線將元件按實驗電路要求進行連接，同時設置必要的元件參數。實驗中晶體管采用虛擬晶體管，直流電源采用虛擬電源，設置VCC為+15V，輸入信號ui為正弦波，其峰值為1mV、頻率為1kHz，電容C1、C2設置為10μF。設置虛擬晶體管的模型參數BF=100，然后從儀器欄中選擇信號源和雙蹤示波器，放置到合適的位置并連接到電路中，仿真電路如圖2所示。

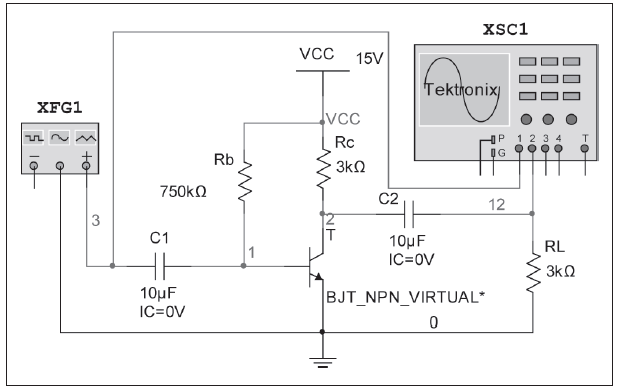

圖2 單級共射放大仿真實驗電路
（2）測試靜態工作點Q
在Multisim12中，可通過兩種方法測量電路的靜態工作點。第一種方法與實物實驗測試方法相同，即將交流信號源置零，電容開路，電感短路，用虛擬儀器欄中的萬用表進行測量；第二種方法是利用Multisim12提供的圖形分析窗口快速地分析電路的直流工作點。為使學生更好地掌握實驗過程，要求同時用兩種不同的方法測量電路的直流工作點，這里給出第二種測量方法和測量結果。在Multisim12中執行菜單命令Simulate/Analysis/DCOperatingPointAnalysis，在彈出的對話框中確定需測量的電路變量ic、ib、V(1)、V(2)，即ICQ、IBQ、UBEQ、UCEQ，單擊Simulate按鈕即可得到仿真結果，如圖3所示。

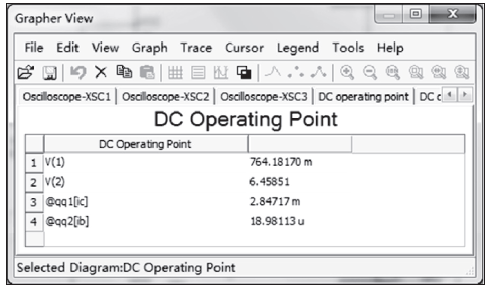

圖3 直流工作點分析結果
從圖中可以看出，仿真分析得到的ICQ、IBQ、UBEQ、UCEQ值與理論分析結果有一定的誤差，產生誤差的原因主要是由于實際晶體管發射結導通電壓值與估算時采用的電壓值有差別。
2.2文氏橋振蕩器仿真實驗
振蕩器可以產生穩定的周期性頻率信號，在無線電廣播、衛星通信、收音機、電視機等電子設備中有著廣泛應用。文氏橋振蕩器又稱為RC橋式正弦波振蕩器，能夠輸出周期性的正弦波信號，是模擬電路中的一個基本電路，其仿真電路如圖4所示。圖中，R1和C1串聯構成選頻網絡，R2和C2并聯構成正反饋網絡，兩個網絡構成橋路，同時引入電壓串聯負反饋。文氏橋振蕩器起振過程分為起振、選頻放大、限幅和穩定輸出幾個階段，其振蕩頻率為11f=1/(2_RC)，放大倍數為43A=1+R/R，只要保證A略大于3，電路即可正常起振。

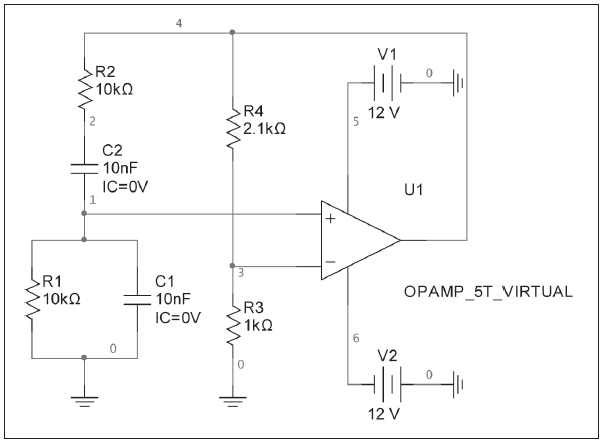

圖4 文氏橋振蕩仿真實驗電路
在Multisim12中創建圖5所示的仿真電路后，執行菜單命令Simulate/Analysis/ParameterSweep，將打開參數掃描分析設置對話框，以R3作為待掃描元件，以電阻值作為元件參數，設置掃描的變量類型為List，值為900，1000，1100，單擊對話框中的Simulate按鈕啟動參數掃描分析，得到如圖5所示的掃描分析結果。

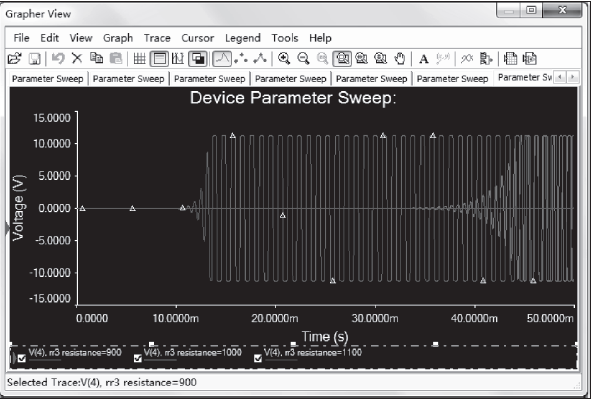

圖5 參數掃描分析結果
從圖中可以看出，當R3取值為1000時，電路可以正常起振，而且沒有明顯的失真；當R3取值為900時，電路起振時間短，但失真很大；當R3取值為1100時，電路不能起振。
3 結論
在傳統的模擬電路實驗教學中，部分實驗操作難度大，實驗耗時多，難以在有限的時間內穿插演示，實現即時驗證。將Multisim仿真軟件應用于模擬電路的實驗教學，可以快速構建電路原理圖，利用虛擬儀器，構建完整的實驗過程，得到貼近實際的仿真結果，可有效提高實驗效率。學生通過搭建仿真電路，對電路的組成及工作原理將有一個更好的認知，改變了僅依靠實驗箱上固定電路完成實驗的弊端。同時，仿真實驗可以完全避免因操作不當而導致實驗設備、器件損壞的風險，降低了實驗成本，提高了實驗項目的開出率，有利于學生實踐動手能力、創新精神和創新能力的培養，可有效提高學生學習的積極性和主動性，從而取得更好的教學效果。
