數據驅動的模擬電路故障診斷實驗平臺

電路故障診斷技術具有重要的實用價值。在電路生產階段，需要識別不合格電路產品；在電路應用階段，需要識別電路中失效的元器件。針對鐵路列車運行控制與地車通信的核心設備———ＺＰＷ－２０００Ａ軌道電路，設計了一套基于模糊推理方法的電子設備故障診斷實驗平臺。模糊推理方法需要根據經驗和知識設計模糊規則；而數據驅動方法只利用歷史故障數據進行學習，應用更簡便。
隨著數字化水平的提高，大量過程和設備運行數據被采集和存儲。數據驅動的故障診斷技術基于過程和設備的歷史監控數據識別當前故障的類型，是國內外先進控制領域的研究熱點。數據驅動的故障診斷問題可以看作分類問題，人工神經網絡、支持向量機和隨機森林等常用分類方法都可以用來識別故障類型，介紹了這方面的應用。
筆者結合國家和山東省自然科學基金項目設計了數據驅動的模擬電路故障診斷實驗平臺。該實驗平臺將數據驅動的故障診斷技術應用到模擬電路的故障調試中，實現了故障類型的自動識別。該實驗平臺涉及電路故障模擬和數據驅動的故障診斷技術，為自動化、測控技術與儀器、電氣工程及其自動化和電子信息工程等專業的學生認識電路故障、深入學習和理解人工神經網絡、支持向量機和隨機森林等分類算法提供了條件。
１　模擬電路的典型故障
在現行的高校課程中，無論是非電專業的“電工電子學”，還是電類專業的“電路分析”和“模擬電子技術”，教學內容都沒有關于電路故障的系統介紹，學生也缺乏對電路故障的系統認識。然而在實驗課程的電路搭建環節和課程設計的電路焊接環節，經常出現電路不能正常工作的情況，學生往往需要耗費較長時間排除電路故障。尤其是在課程設計過程中，由于電路規模大、元器件較多，學生往往會依賴教師排除故障。因此，有必要建立電路故障診斷實驗平臺，一方面可以加深學生對電路故障的認識，另一方面可以減少排除故障的時間。
模擬電路故障源于設計、制造和使用３個階段，學生接觸到的主要是在使用階段元器件引起的故障。可將模擬電路中元器件引起的故障分為硬故障和軟故障。硬故障是指元器件的參數發生極端變化，如短路、開路、失效等，硬故障將導致電路結構發生變化，電路系統失效。軟故障是因元器件老化或受到環境的影響，致使性能參數改變，當這種改變超出容許范圍時發生電路軟故障。當電路發生軟故障時，元器件并未完全失效，但是電參數產生較大偏差，因而系統性能惡化。根據電路發生的故障數，可將模擬電路故障分為單一故障和復合故障。復合故障是２個或２個以上元器件同時發生故障，因而診斷工作比較困難。

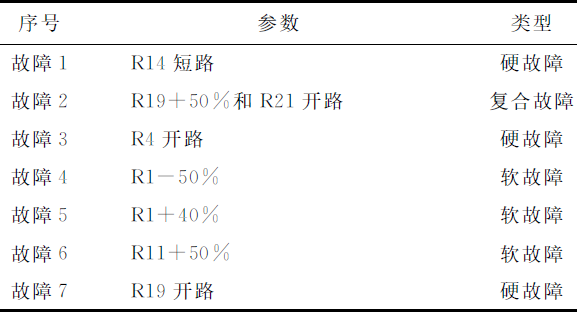

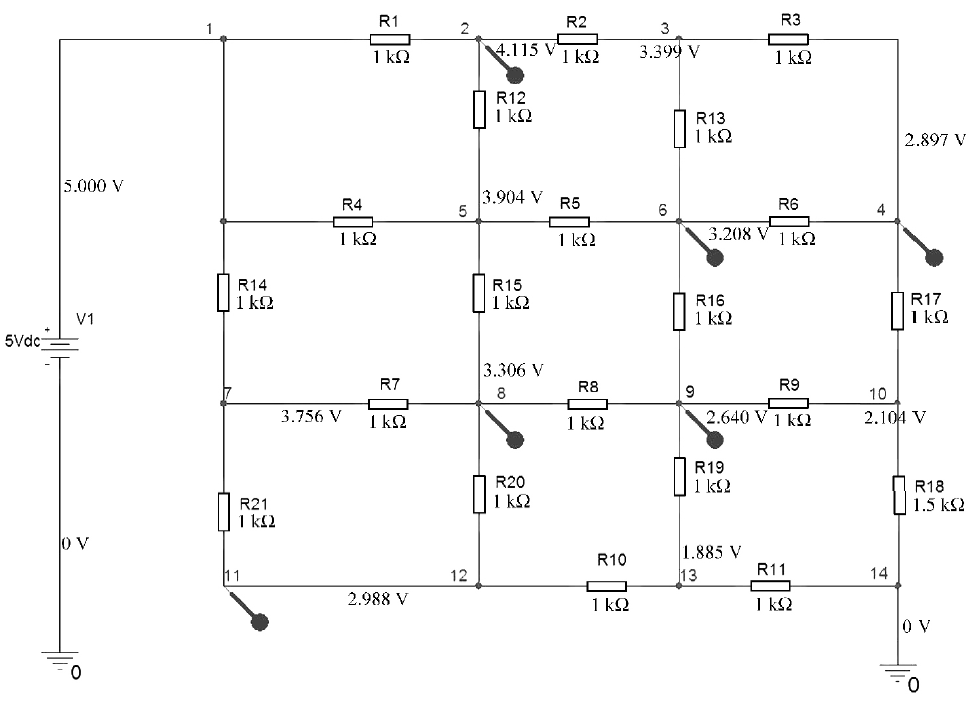

以圖１所示電路為例，電阻Ｒ１的標稱值為１ｋΩ，容差為±５％。當電阻Ｒ１∈［０．９５，１．０５］ｋΩ時，電阻工作正常；而當Ｒ１＜０．９５ｋΩ時，電阻發生軟故障。極端情況下Ｒ１＝０，電阻短路，即發生硬故障；當Ｒ１＞１．０５ｋΩ時，電阻發生軟故障。極端情況下Ｒ１＝∞，電阻開路，發生硬故障（見圖２）。硬故障也可以看作軟故障的特例。圖１所示電路既可能發生軟故障，也可能發生硬故障；既可能發生單一故障，也可能發生復合故障。表１列出了部分故障的具體描述。

２　實驗平臺設計
設計的模擬電路故障診斷實驗平臺總體結構如圖３所示，其工作過程包括離線建模和在線診斷兩部分。
首先利用計算機ＯｒＣＡＤ　ＰＳｐｉｃｅ軟件模擬電路運行狀態，產生歷史測量數據———正常電路測量數據和故障電路測量數據。然后，利用數據驅動的故障診斷方法和歷史測量數據建立故障診斷模型。當實際電路出現故障時，采集故障電路數據，輸入故障診斷模型，得到電路故障診斷結果。

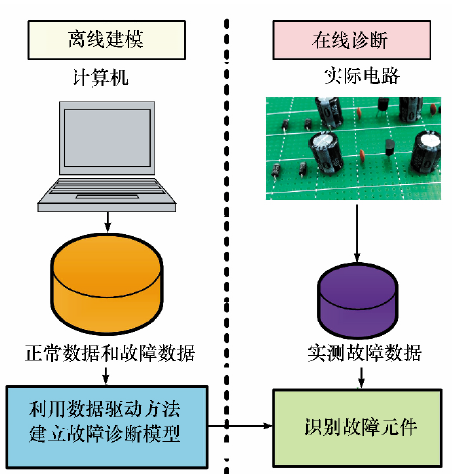

圖３　模擬電路故障診斷實驗平臺結構示意圖
利用實際故障電路可以獲得測量數據，但是獲得的電路故障類型有限、樣本數量有限。通過數學建模可以得到電路元器件的準確模型，且電路運行過程中受擾動的影響較小。因此，可以利用計算機仿真電路的正常運行狀態和多種故障運行狀態，獲得較多測量樣本。圖３中的數據驅動方法是指可以利用歷史測量數據實現故障診斷的方法，如人工神經網絡、支持向量機和隨機森林等分類方法。離線建模是利用歷史測量數據訓練人工神經網絡、支持向量機和隨機森林等。
３　數值仿真及結果分析
為了驗證模擬電路故障診斷實驗平臺的有效性，以圖１所示電路為例進行了數值仿真。
首先，利用ＯｒＣＡＤ　ＰＳｐｉｃｅ軟件對圖１所示電路的正常運行狀態和表１中列出的７種故障運行狀態進行３０次Ｍｏｎｔｅ－Ｃａｒｌｏ分析，獲取電路中６個可及測試結點２、４、６、８、９、１１的電位，組成觀測向量Ｘ＝｛Ｖ２，Ｖ４，Ｖ６，Ｖ８，Ｖ９，Ｖ１１｝的樣本數據。將正常運行狀態作為一種故障模式，模式序號為１；表１中故障１的模式序號為２，依此類推。通過仿真獲得８種故障模式共２４０個樣本數據。
以旋轉森林算法為例說明數據驅動的故障診斷方法。旋轉森林是隨機森林的改進算法，算法流程如圖４所示［１６］。選取２０次仿真數據訓練旋轉森林，訓練數據如圖５所示。其中，第１—２０個樣本對應正常運行

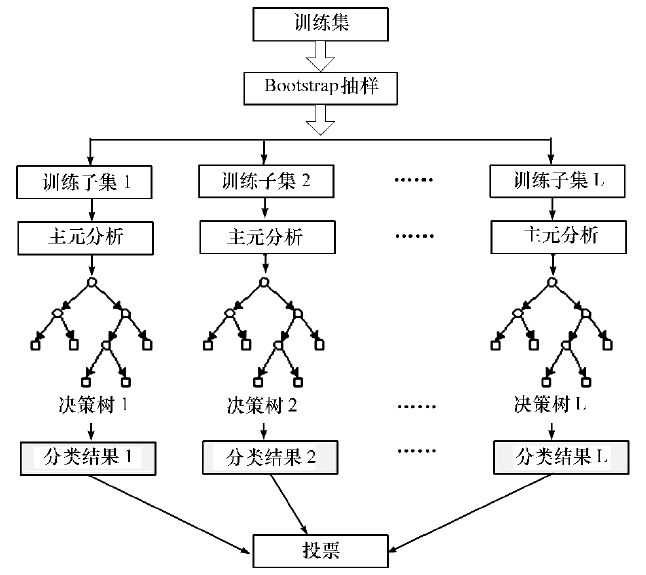

圖４　旋轉森林算法示意圖

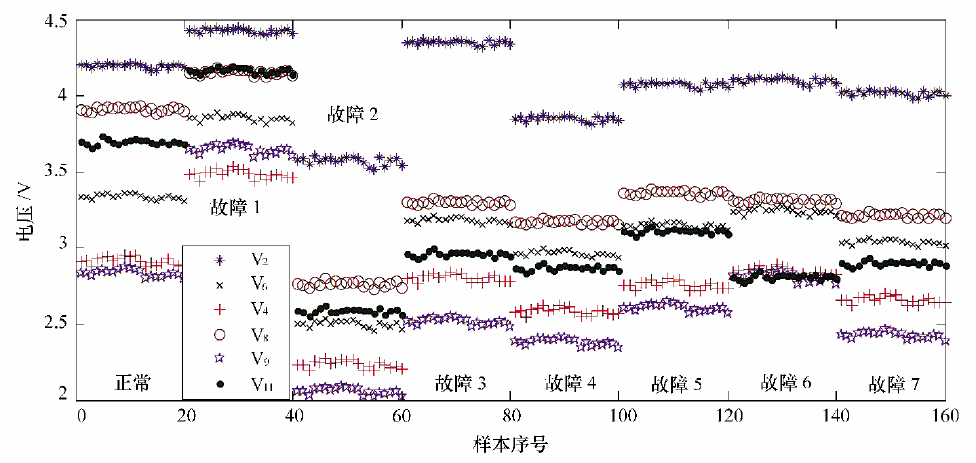

圖５　８種故障模式的訓練數據
狀態，第２１—４０個樣本對應故障１，剩余樣本依此類推。可以看出部分故障模式的測量數據是比較接近的。旋轉森林的參數設置如下：決策樹２０棵，將觀測向量隨機分為３個子集，每個子集２個變量，主元分析時保留所有主元。在每個節點，利用Ｇｉｎｉ系數評價特征。選取剩余１０次仿真數據作為測試樣本，故障診斷結果如圖６所示。可以看出，故障診斷結果與實際故障模式一致。

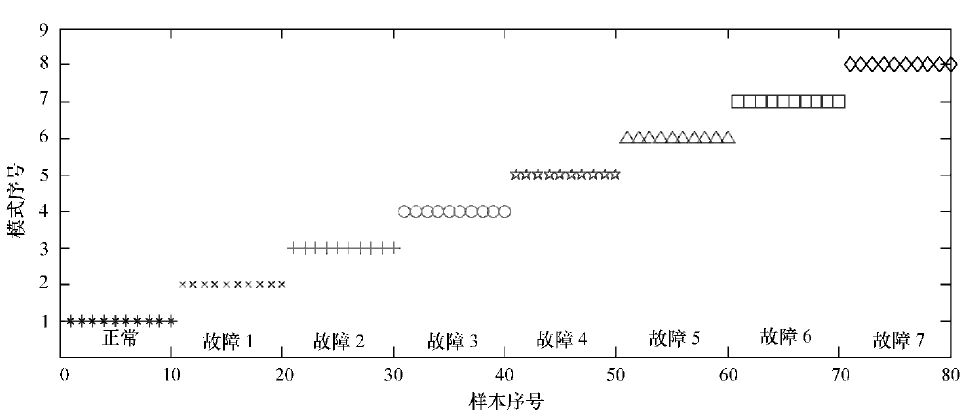

圖６　旋轉森林診斷結果
４　結語
設計的基于數據驅動方法的模擬電路故障診斷實驗平臺能夠?qū)崿F(xiàn)電路故障模擬和故障識別，實驗內容涵蓋電路仿真和基于數據驅動方法的故障診斷。該實驗平臺不僅有助于學生深入學習電路故障知識，縮短實驗和課程設計中故障電路調試時間，而且可以進行電路故障模擬和診斷相關的開放性實驗項目，為本科生課程設計、畢業設計和研究生掌握先進故障診斷方法提供了條件。
