基于PLC實現Z3040搖臂鉆床電氣控制系統改造
鉆床是一種孔加工機床,其在機械生產加工過程中應用非常廣泛,被廣泛應用在多種形式的加工中,比如鉆孔、鉸孔、修刮斷面等。鉆床的結構型式豐富多樣,常見的有立式鉆床、深孔鉆床、臥式鉆床等,搖臂鉆床屬于立式鉆床的一種,是一種比較常見的機械加工車間機床,通常被應用在單件或批量生產中帶有多空大型零件的孔加工。鉆床在機械行業的機床設備中占有一定的比重。本項目針對Z3040搖臂鉆床進行電氣控制及PLC改造,通過PLC改造后的機床設備不僅能提高設備工作的可靠性、提高產品質量、減少故障、降低成本、還可提高工作效率。
1 Z3040型搖臂鉆床工作原理及分析
1.1Z3040型搖臂鉆床的主電路
Z3040搖臂鉆床的電路原理圖如圖1所示,包括電動機M1的控制、搖臂升降電動機M2和液壓泵電動機M3的控制、立柱主軸箱的松開和夾緊控制等。
Z3040搖臂鉆床包括主軸電動機M1、搖臂升降電動機M2、冷卻泵電動機、液壓泵電動機M3四臺電動機。其中主軸電動機是鉆床加工主運動的動力源,負責提供主軸轉動的動力。主軸兼具正反轉功能,但其反轉需依靠機械方法實現,一般來說主軸電動機工作模式只有正轉一種;搖臂升降電動機需正反轉,負責提供搖臂升降的動力;冷卻泵電動機只需正轉,負責提供冷卻液;液壓泵電動機提供液壓油,決定了搖臂、立柱和主軸箱的夾緊和松開,需正、反轉。

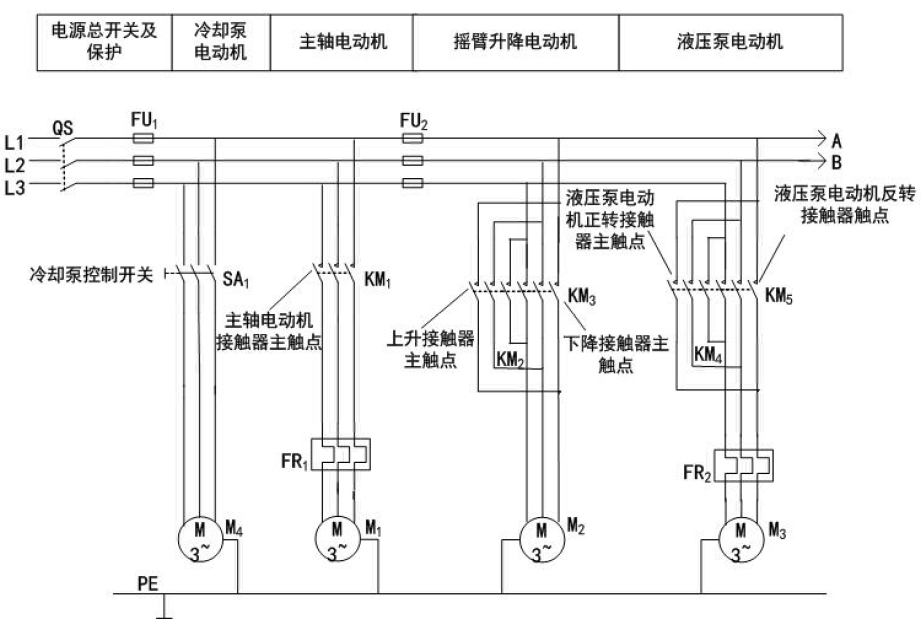

(a)主電路

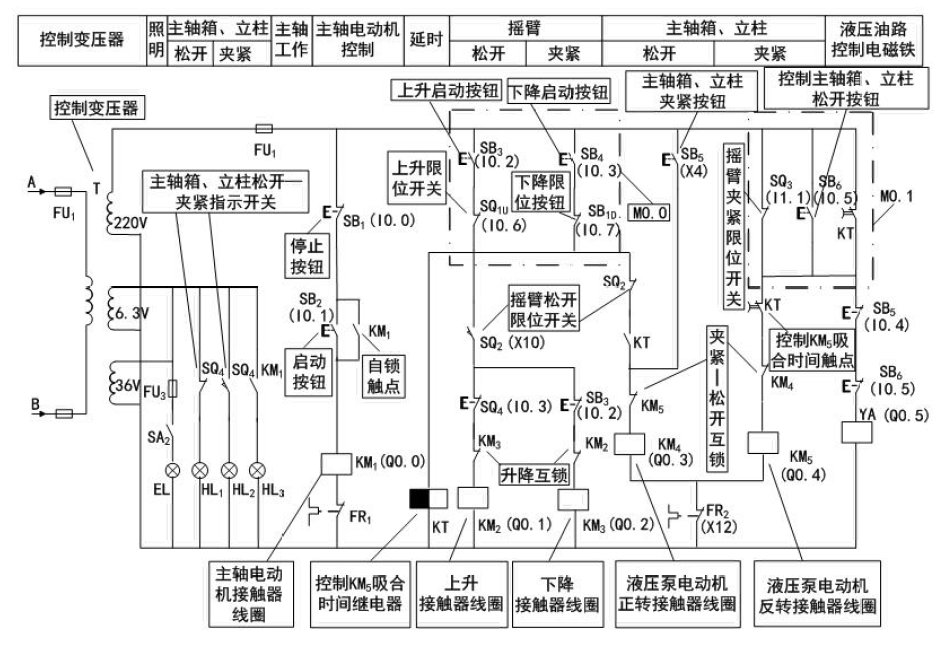

(b)控制電路
圖1 Z3040 搖臂鉆床的電路原理圖
1.2Z3040型搖臂鉆床的控制電路
1.2.1主軸電動機M1的控制
熱繼電器FR1的作用是負責過載保護。SB2按鈕被按下,接觸器KM1會自鎖,并且得電吸合,這時指示燈HL3亮,主軸電動機M1開始啟動運轉。停止按鈕SB1被按下時,接觸器KM1失電釋放,同時由于失電M1也會停止運轉。
1.2.2搖臂升降電動機M2和液壓泵電動機M3的控制
按鈕SB3(或SB4)被按下時,接觸器KM4和電磁鐵YA得電吸合,斷電延時時間繼電器KT得電吸合。啟動運轉液壓泵電動機M3,供給壓力油,經液閥壓力油流入搖臂松開油腔,推動活塞和菱形塊,松開搖臂。同時限位開關SQ2被壓住,斷開SQ2的動斷觸頭,液壓泵電動機M3停止運轉,接觸器KM4失電釋放。閉合SQ2的動合觸頭,接觸器KM2(或KM3)得電吸合,搖臂升降電動機M2開始啟動并運轉,此時搖臂會發生相應移動,上升或者下降。反之,若SQ2的動合觸頭不閉合,那么無法升降搖臂。搖臂升降到所需位置時,將按鈕SB3(或SB4)松開,時間繼電器KT和接觸器KM2(或KM3)失電釋放,停止運轉電動機M2,搖臂保持靜止。經過機械液壓系統,將限位開關SQ3壓住,釋放接觸器KM5。與此同時,延時斷開時間繼電器KT的動合觸頭,釋放電磁鐵YA,停止運轉液壓泵電動機M3。
控制KM5的吸合時間,保證M2停轉、搖臂停止升降后再進行夾緊是KT的主要作用。限位開關SQ3控制著搖臂的自動夾緊升降。壓合SQ3,KM2或KM3會失電釋放,搖臂升降電動機M2停止運轉。通過控制上下限位開關SQ1U和SQ1D可實現搖臂升降限位保護,但需要注意的是需將SQI的兩對動合觸頭調整在"同時"接通位置,接通或者斷開操作都必須同時進行。
1.2.3立柱、主軸箱的松開和夾緊縮控制按動放松按鈕SB5,KM4(或KM5)吸合、M3啟動、供給壓力油,利用機械液壓系統,控制立柱和主軸箱分別放松(或夾緊),指示燈亮。M3帶動的液壓泵負責給主軸箱、搖臂和內外主柱3部分的夾緊提供壓力油,利用各自的油缸使其夾緊和放松。
夾緊和松開主軸箱及立柱的操作需同時開展。松開按鈕SB5被按下時,接觸器KM4線圈通電,壓泵電動機M3正轉,拖動液壓泵,可送出壓力油,此時會導致電磁閥YA線圈斷電,壓力油經二位六通閥,進入主軸箱與立柱松開油腔,推動活塞和菱形塊,將主軸箱與立軸松開,而由于YA線圈斷電,搖臂松開油腔內不會進入壓力油,搖臂的夾緊狀態并不會改變。當松開主軸箱與立柱時,行程開關SQ4不受壓,觸頭SQ4(101-109)閉合,指示燈HL1亮,表示主軸箱與立軸確已松開,此時移動時既可以采取手動操作的方式,也可以借助推動搖臂的方式,當移動到位后,再按下夾緊按鈕SB6,接觸器KM5線圈通電,液壓泵電動機M3反轉,拖動液壓泵送出壓力油至夾緊油腔,使主軸箱與立柱夾緊。確認夾緊后,壓下SQ4,觸頭SQ4(101-109)閉合,HL2燈亮,而觸頭SQ4(101-107)斷開,HL1滅,指示主軸箱與立柱已夾緊,可以進行鉆削加工。安裝機床完畢后,將電源接通,然后采取必要措施檢查電源程度是否存在異常,待檢查并結果無異常后,再來調整搖臂升降電動機M2的接線。
1.2.4冷卻泵電動機風的控制轉換開關SA1控制著冷卻泵電動機M4。
2 Z3040搖臂鉆床電氣控制PLC改造硬件的設計參考Z3040型揺臂鉆床的電氣控制電路,選擇輸出設備6個,輸入設備11個,因此可選S7-200PLCCPU224型的。
2.1PLC的I/O配置

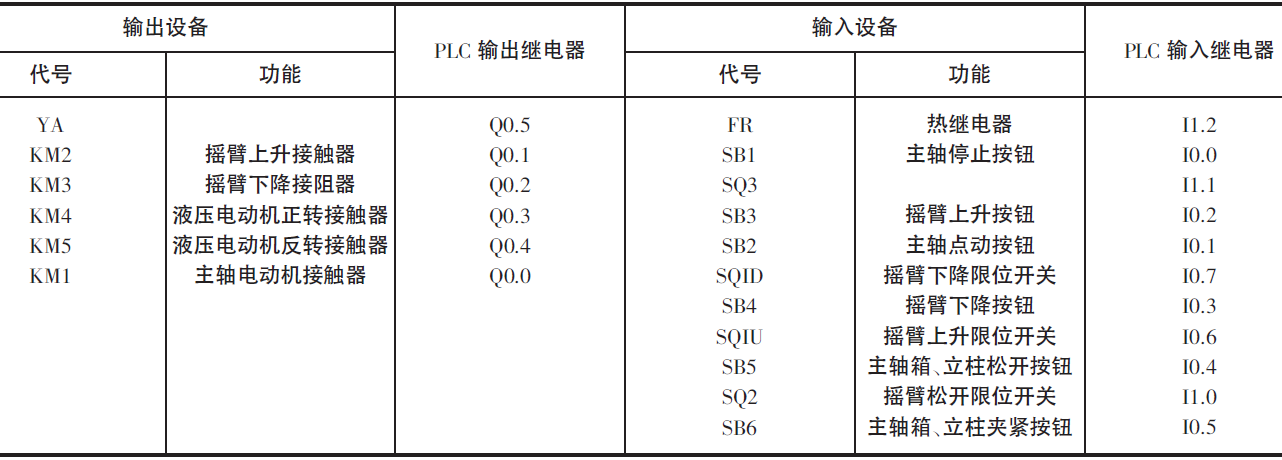

表1為PLC的I/O配置表。
2.2PLC的I/O接線

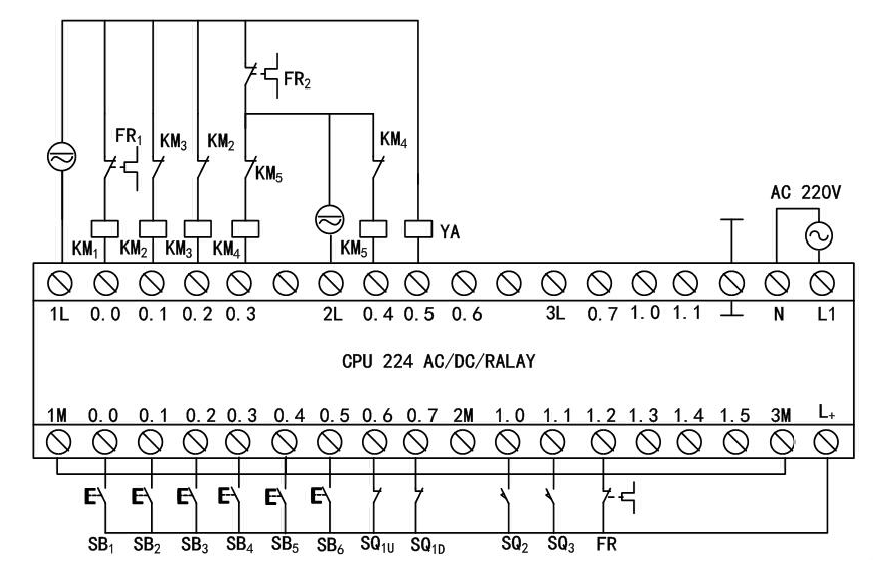

改造后PLC的I/O接線圖如圖2所示。

圖2 PLC 接線圖
3 PLC控制電路梯形圖程序設計

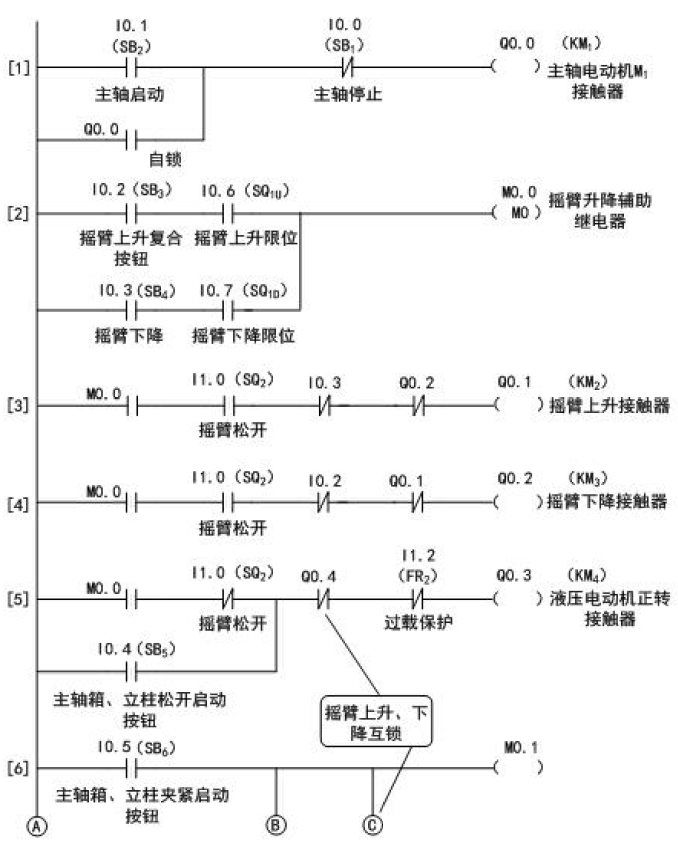

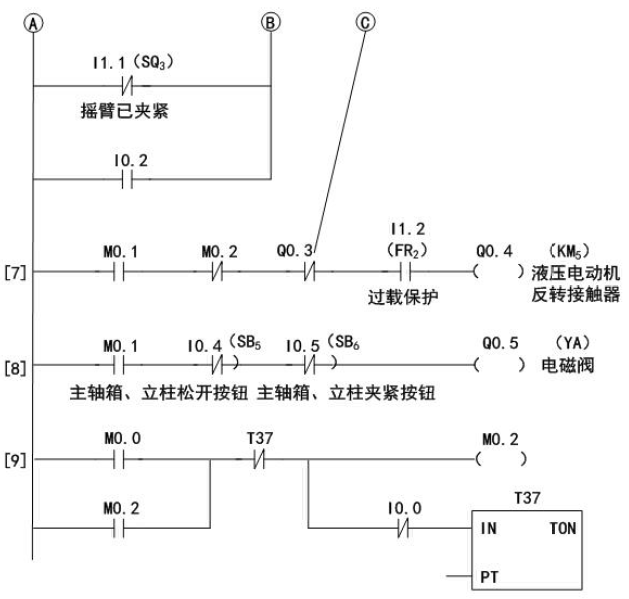

當Z3040型揺臂鉆床采用PLC控制時,控制程序可用經驗法進行設計;該控制系統的梯形圖程序可以通過繼電器控制電路轉化得到。梯形圖程序如圖3所示。
4 結束語
本文針對Z3040搖臂鉆床傳統繼電器接觸器控制進行分析,基于PLC-200控制器對控制系統改造,設計接線圖并編寫程序,實踐表明,該設計提高系統工作性能和工作效率的。

圖3 梯形圖
