基于PLC的三層電梯教學裝置的研發

可編程序邏輯控制器PLC（ProgrammableLogicController）是一種以微型處理器為核心，融計算機技術、自動化技術和通信技術為一體的新型工業控制裝置。它具有體積小、重量輕、功耗低，編程簡單、易維護，通用性好，抗干擾能力強、可靠性高等優點。目前，PLC已在國內外被廣泛應用于電力、石油、化工、鋼鐵、機械制造等領域的自動控制中，包括開關量邏輯控制、模擬量控制、運動控制、過程控制、數據處理、通信和聯網等[1-2]。由于PLC在工業控制領域中占據著重大的地位，現絕大多數高校都開設了這方面的課程，而課程的實踐環節至關重要。本文介紹了一種三層電梯教學裝置，此裝置是基于PLC研制的，可以輔助一些教學機構完成機電一體化系統分析、機電傳動、PLC控制等多方面的教學，同時為學生提供了良好的實驗學習環境，不但可以讓學生模擬電梯的多種機械結構，還可以讓學生練習PLC控制系統的硬件選型、電路設計、軟件開發編程、人機界面設計和通訊等方面的技能。
1 三層電梯教學裝置總體設計
三層電梯教學裝置的總體設計包括機械系統的設計和電氣控制系統的設計兩部分。其中，機械系統的設計主要包括開關門系統的設計和曳引系統的設計，電氣控制系統的設計主要包括系統的基本結構分析、控制要求分析、PLC選型與I/O點數分配、變頻器的選擇與參數設置、PLC程序設計與觸摸屏人機界面的設計。
該三層電梯教學裝置的整體結構如圖1所示，包括左側的電梯結構模型和右側的系統控制臺兩部分。裝置框架采用工業鋁型材搭建以便于拆裝，門機構采用直流電機控制，曳引系統采用三相交流電機變頻調速控制，可實現的主要功能有轎廂內外信號的登記與消號、定向選層、轎廂位置判斷、順向截梯、換速、平層和開關門等。
2 機械系統設計
2.1開關門系統設計
開關門系統采用連桿機構傳動方案，此方案使用12V直流電機進行控制，電機軸與電機搖臂采用頂絲擠壓電機軸鍵的方式進行連接，電機搖臂正反轉180°分別實現電梯門的開和關。考慮到等邊三角形具有結構簡單、穩定性好且計算方便的優點，并通過對機構的工作原理、預設工作條件及幾何計算進行分析，最終確定連桿機構各部分零件的尺寸為：電機搖臂兩端軸心中心距為40mm，連桿兩端軸心中心距為200mm，搖桿兩端軸心中心距為200mm，滑塊移動范圍為40mm。最終達到的運動效果為：電機軸或電機搖臂圍繞旋轉中心正反轉180°，相應搖桿擺角為60°，滑塊上下移動的距離為40mm，且門完全打開時門的間距為400mm，即兩扇門的寬度。其開關門狀態如圖2、圖3所示。

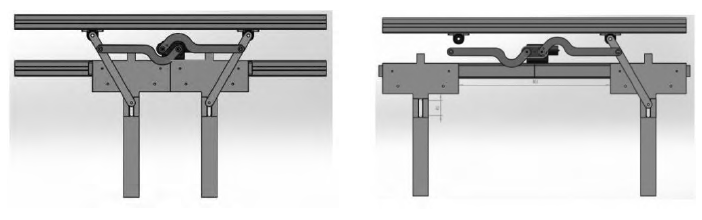

圖2 關門狀態圖    圖3 開門狀態圖
2.2曳引系統設計
曳引系統是電梯完成升降功能的動力裝置，其組成器件主要有曳引電機、減速器、聯軸器、曳引軸、導向滑輪、鋼絲繩和配重等。其中，曳引電機起著至關重要的作用，下面主要介紹曳引電機的選取。
2.2.1曳引電機運行分析
①轎廂裝載至125%額定載荷時應能保持平穩狀態運行。
②無論轎廂內空載還是滿載，必須保證在任何緊急制動時，其減速度值不能超過緩沖器作用時的減速度值。
③當對重壓在緩沖器上而曳引電機按電梯上行方向旋轉時，應不能提升空載轎廂。
④由于曳引電機是連續周期性工作的，所以應允許電機頻繁的啟動和制動。
⑤由于曳引電機的啟動轉矩較大，為保證轎廂運行速度幾乎不受負載變化的影響，所以應使電機的堵轉電流較小。
綜上分析，選擇三相交流異步電動機，該類電動機具有高效節能、振動小、噪聲低、運行安全可靠的優點，適于頻繁的啟動、制動和換向。
2.2.2曳引電機參數計算
電梯轎廂從一樓到三樓用時t=10s，行程h=1m，電梯勻速運行時的速度為：v=2h÷t=2×1÷10=0.25m/s電機機械能轉化為電能的效率η=85%，轎廂重m1=20kg，載荷重m2=30kg，電機有效功率為：P=（m1+m2）gv=（20+30）×10×0.2=100W
電機總功率為：P總=P÷η=100÷0.85=117.6W
考慮余量，故選用功率為120W的三相交流異步電動機，其額定轉速為1440r/min。該電機軸徑D=15mm，設計軸上纏繞鋼絲繩部分的直徑D1=20mm，此部分軸轉速為：n=60v×103÷（πD1）=60×0.2×103÷（3.14×20）=191r/min減速器減速比為：i=1440÷191=7.5：1
轉矩為：T=9550P總×103÷n=9550×117.6×103÷191=5.88×106N·m
3 電氣控制系統設計
3.1控制系統基本結構分析
電梯PLC控制系統大體可分為拖動控制系統和信號控制系統，它的組成元器件主要有PLC、變頻器、曳引電機和門電機等，其基本結構方框圖如圖4所示。
電梯拖動控制系統的拖動方式主要有交流拖動和直流拖動兩種。隨著PLC和變頻器的快速發展，目前電梯使用PLC控制變頻調速的交流拖動方式較多，因?yàn)樗瓤梢孕纬砂腴]環控制系統，又可以形成全閉環控制系統，從而會大大提高電梯的運行效率和平層精度；電梯信號控制系統的核心是PLC，其外部輸入信號通過輸入接口傳輸?shù)絇LC內部，然后根據用戶編制的程序進行計算，最后將計算結果通過輸出接口傳輸?shù)絇LC外部，從而實現電梯各功能的控制。

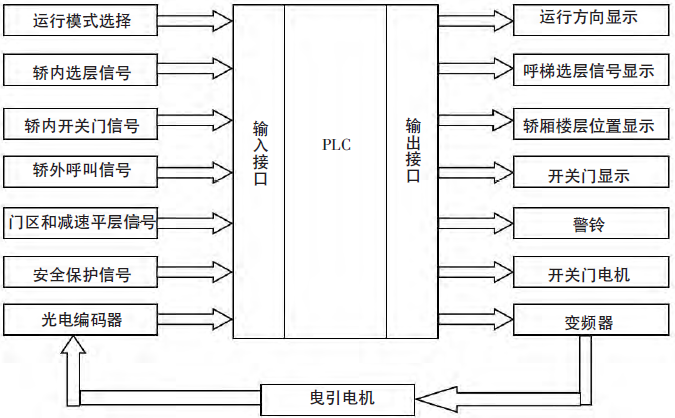

圖4 電梯PLC 控制系統基本結構方框圖
3.2控制要求分析
3.2.1轎廂內呼分析
①當轎廂處于1層或2層時，按轎廂內3樓位置按鈕，轎廂上升到3樓；
②當轎廂處于2層或3層時，按轎廂內1樓位置按鈕，轎廂下降到1樓；
③當轎廂處于1層時，按轎廂內2樓位置按鈕，轎廂上升到2樓；
④當轎廂處于3層時，按轎廂內2樓位置按鈕，轎廂下降到2樓；
⑤當轎廂處于上升狀態時，若按轎廂內小于其當前樓層位置按鈕，轎廂則等待上升結束后再執行此按鈕的動作；當轎廂處于下降狀態時，若按轎廂內大于其當前樓層位置按鈕，轎廂則等待下降結束后再執行此按鈕的動作。
3.2.2轎廂外呼分析
①當轎廂處于1層或2層時，按3樓下行呼叫按鈕，轎廂上升到3樓；
②當轎廂處于2層或3層時，按1樓上行呼叫按鈕，轎廂下降到1樓；
③當轎廂處于1層時，按2樓下行或上行呼叫按鈕，轎廂上升到2樓；
④當轎廂處于3層時，按2樓下行或上行呼叫按鈕，轎廂下降到2樓；
⑤當轎廂處于上升狀態時，若按下行呼叫按鈕，轎廂則等待上升結束后再執行此按鈕的動作；當轎廂處于下降狀態時，若按上行呼叫按鈕，轎廂則等待下降結束后再執行此按鈕的動作。
3.3PLC選型與I/O點數分配
SIMATICS7-200系列PLC是西門子公司前些年投入市場的小型可編程序控制器，可單機運行，也可擴展輸入、輸出和功能模塊，其價格低廉、運行速度快、可靠性高，并具有強大的多種集成功能和實時性，該電梯選用此系列PLC。

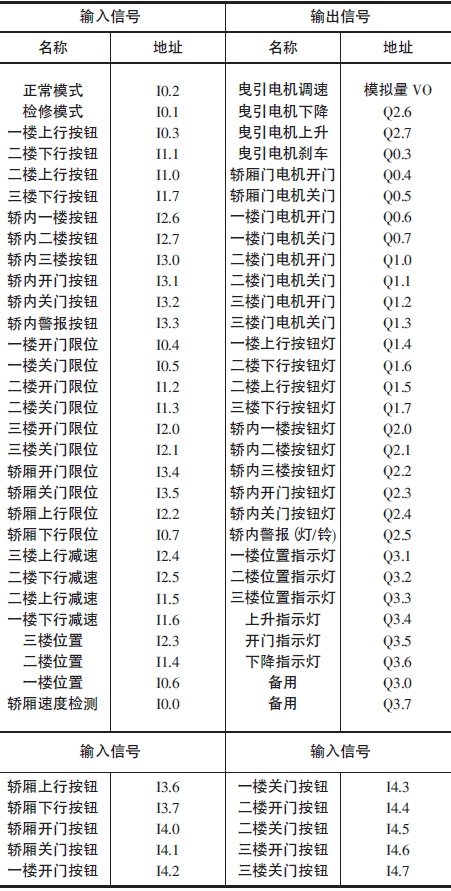

對該電梯所有信號進行分析，共有40個數字量輸入信號、28個數字量輸出信號和1個模擬量輸出信號，其I/O點數分配如表1所示。由于點數多，所以該控制系統選擇型號為SIMATICS7-200CPU226的PLC，并配有一個型號為EM223的數字量擴展模塊以及一個型號為EM235的模擬量擴展模塊。

表1說明：I3.6、I3.7、I4.0～I(xiàn)4.7均為檢修模式的輸入信號。
3.4變頻器的選擇與參數設置
設計此教學裝置載重為30kg，三相異步電動機功率約為120W，選型號為FVR0.2E11S-2JE的變頻器，主要參數設置如下：
①運行方法，外部輸入，F(xiàn)02=1；
②最高輸出頻率設定，F(xiàn)03=50Hz；
③加速時間設定，F(xiàn)07=3s；
④減速時間設定，F(xiàn)08=2s；
⑤制動開始頻率，F(xiàn)20=6Hz；
⑥制動時間，F(xiàn)22=3s[5-7]。

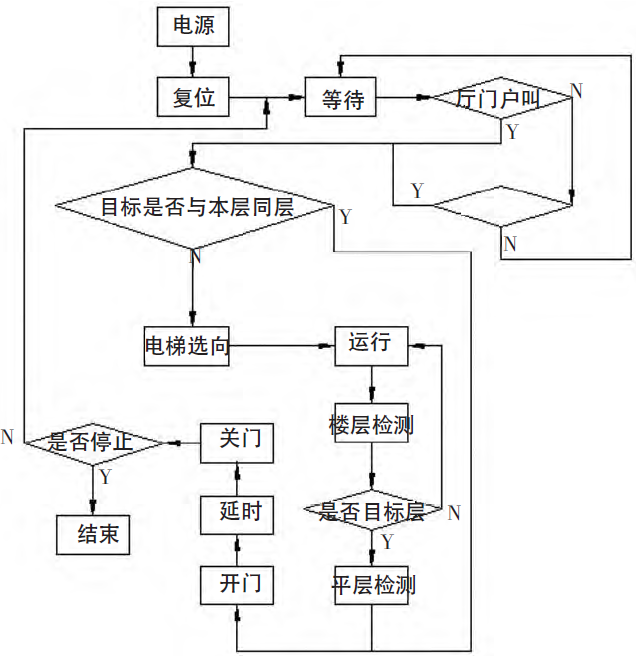

圖5 電梯PLC 控制程序流程圖
3.5PLC程序設計
電梯PLC控制系統由呼叫到響應形成一次工作循環[8]，其控制程序流程圖如圖5所示。
下面對PLC程序設計的幾個關鍵點作詳細分析與說明。
①初始化復位：電梯上電后首先要進行初始化復位。若轎廂不停在一樓，則下降到一樓并停止；若轎廂門和各樓層門有處于非關閉狀態的，則進行關閉。
②定向運行：當電梯存在呼叫信號時，若呼叫信號大于樓層位置信號，電梯則定向?yàn)樯闲校艉艚行盘?hào)小于樓層位置信號，電梯則定向?yàn)橄滦小?br /> ③延時啟動：電梯定向完成后，設置延時1s。當延時時間到時，若定向?yàn)樯闲校瑒tQ0.3、Q2.7、AQW0輸出，驅動變頻器帶動三相交流曳引電機正轉；若定向?yàn)橄滦校瑒tQ0.3、Q2.6、AQW0輸出，驅動變頻器帶動三相交流曳引電機反轉。
④樓層位置判斷：當電梯上行到達各層上行平層區時，相應輔助繼電器為ON，記錄上行到達的位置；當電梯下行到達各層下行平層區時，相應輔助繼電器為ON，記錄下行到達的位置。
⑤平層減速及停車：當電梯到達有呼叫信號的樓層平層區時，產生平層減速信號，驅動V0（PLC地址為AQW0）連接的變頻器，進入低速運行狀態，接著到達指定樓層，電梯停車。

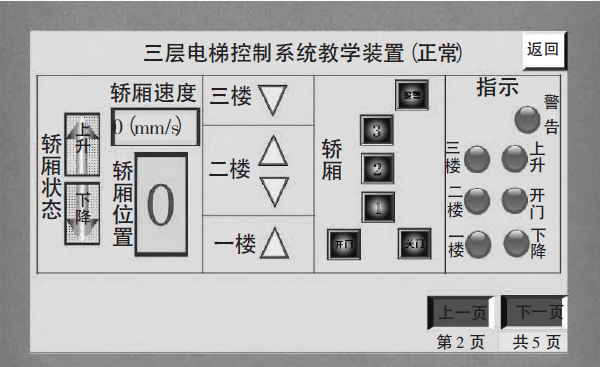

圖6 電梯正常模式觸摸屏界面
3.6人機界面設計
為了增加此電梯教學裝置的控制功能，以及讓學生練習人機界面的軟件開發過程，于是，在此裝置控制系統里采用了觸摸屏對電梯進行控制。該觸摸屏型號為SK-070AE，采用232通訊方式與CPU226進行通訊連接，其編程軟件為SKWorkshop，電梯正常模式下的觸摸屏界面如圖6所示。
4 結語
本文介紹了一種自主研發的三層電梯教學裝置，詳細說明了機械系統開關門機構的設計和曳引電機的選取及其參數的計算，并對其控制系統作了詳細分析與介紹。此裝置不但可以輔助一些教學機構完成相關專業的教學，還可以為學生提供良好的實驗學習環境，讓學生在實踐中鍛煉自己，實現理論與實際的良好結合。目前，此裝置已被我校機械工程學院用于實踐性教學當中，深受學生歡迎，并實現了很好的教學目標。最后，希望此電梯教學裝置的研發能為高校相關專業的教學或相關領域的研究提供一定的參考價值。
