基于PLC的電梯控制系統的設計與研究

1 引言
電梯作為現代建筑的重要設施，不僅方便了人們的日常生活，還提高了人們的工作效率。電梯控制系統是電梯系統的關鍵，是保證了電梯運行平穩性和可靠性，是決定了電梯技術水平的差距。電梯控制技術隨著計算機技術、現代電子技術以及控制理論的不停發展也在迅速發展，新的技術不斷出現和成功應用，推動了電梯技術的不斷發展。
基板控制器和PLC控制器是目前電梯控制系統中通常采用的控制方式。基板控制器的信號控制單元是微機，將單片機作為控制系統的核心，執行邏輯控制、運算、通信等功能，電梯控制系統由這些模塊構成。PLC控制器則將微機用可編程邏輯控制器代替，以此來實現對輸入輸出信號的控制，其控制系統的核心是微處理器，從而使用PLC控制器也可以用來實現邏輯控制、運算、通信等功能，并且比基板控制器更加高效和穩定，處理的內容也更多。本文采用高性能的西門子PLC的S7-300系列及其配套的數字接口模塊、電源模塊、擴展模塊等來完成
電梯控制系統的設計。
2 電梯控制系統的功能
采用基板控制器或PLC控制，電梯控制系統的功能基本上是一致的：
（1）電梯轎廂的升降由電動機來控制，并在各個樓層設置開關。
（2）當所有轎廂指令執行完畢后電梯控制系統沒有收到任何層的外部呼叫電梯信號時，轎廂應該能自動關閉電梯門，并按照程序中已經設定好的時間（一般為3秒）自動關閉電梯轎廂內的照明設備與通風設備。
（3）在某層的外部呼梯按鈕被按下后，當電梯在該停靠等待時時，電梯應能立即自動開門。
（4）如果有多個選擇樓層的指令同時輸入電梯內，那么電梯應在運行時根據輸入指令的順序自動停靠打開電梯門。
（5）在電梯運行過程中應能記住各個樓層外的呼叫電梯指令，并自動逐一停靠應答符合運行方向的呼叫電梯指令。
（6）在電梯門關閉后如果電梯未啟動，此時如果想打開電梯門，則按下電梯按鍵盤上的開關，電梯門將打開。
3 電梯控制系統的設計
本文所設計的電梯控制系統包括硬件和軟件兩部分。
3.1 控制分析
根據控制要求，電梯運動流程如圖1-1。
（1）假設電梯在任意一層停靠。
（2）當某個樓層有呼梯信號輸入電梯控制系統時，呼梯信號被電梯響應，到達該樓層后，打開電梯門，電梯門打開3秒之后自動關閉電梯門。
（3）當有呼梯信號從電梯轎廂內輸入電梯控制系統時，該呼梯信號被電梯響應，當電梯在該樓層停靠時，自動打開電梯門，開門3秒后自動關閉電梯門。
（4）電梯在升（降）過程中，對任何反向的外部呼梯信號都不響應，但是當反向的外部呼梯信號輸入前均無其他內、外部的呼梯信號時，電梯對該外部呼梯信號產生響應。
（5）當電梯停靠在一樓時，如果向下外部呼梯信號在其余樓層都有產生，電梯最先響應頂層樓層呼梯信號。
（6）電梯在運行時，如果有同方向的外部呼梯信號，則響應同方向的外部呼梯信號。
（7）電梯在運行或者未停靠時，電梯不響應開、關門按鈕的輸入信號，當電梯停止運行或者已經停靠時，開、關門按鈕才起作用。

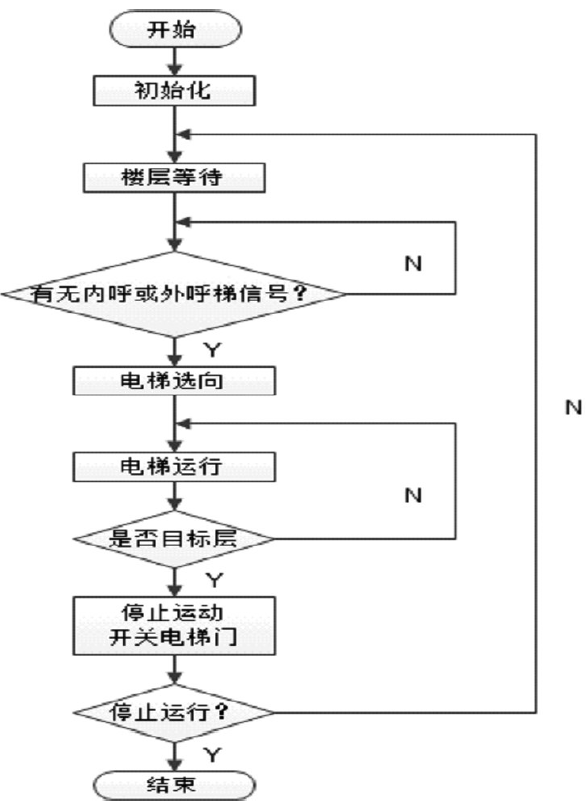

圖1 電梯運動流程圖
3.2 電梯控制系統的硬件設計
電梯控制系統的硬件電路開發包括3部分：輸入接口電路、輸出接口電路和PLC系統，本文以五個樓層的電梯控制系統為例進行設計。
（1）輸入接口電路設計。本文共設計24個輸入端口。
①外部呼梯按鈕輸入端口設計。一層和頂層只設置上或下外部呼梯輸入端口，其余層設置兩個外部呼梯輸入端口，共需要2N-2個輸入端口，所以需要設計8個輸入端口。
②電梯轎廂內輸入端口設計。電梯轎廂內的輸入信號包括兩部分：樓層選擇信號和開關門信號。樓層選擇信號輸入端口等于樓層數，即共5個輸入端口。電梯轎廂內應設有開、關門按鈕，需要2個輸入端口。所以，電梯轎廂內共設計N+2即7個輸入端口。
③電梯轎廂位置信號輸入端口設計。電梯轎廂停靠樓層門洞地點安裝有4個傳感器產生，電梯不停靠在該層為開，當電梯停靠時為關。另外，還有一組開關門限位傳感器。所以，總共需要6個輸入端口。
④電梯井位置輸入端口設計。在電梯井的上部和底部分別設置防止電梯轎廂過沖的位置開關傳感器產生，所以，總共需要4個輸入端口。
⑤電梯超速輸入端口設計。為了防止電梯超速，總共需要
1個輸入端口。
（2）輸出接口電路設計。本文共設計19個輸出端口。
①呼梯信號輸出端口設計。呼梯信號包括內呼梯信號和外呼梯信號。內呼梯信號輸入端口有5個，接收轎廂內的呼梯信號，完成指令后，消失該信號。外呼梯信號有8個輸出端口，表示外呼梯指令被接受，并在該指令完成后，使信號消失。
②運行輸出端口設計。電梯轎廂的上、下行指令信號和電梯的上、下行時的指令信號，共4個輸出端口。
③開關門信號輸出端口設計，共需2個輸出端口。
3.3 電梯控制系統軟件的設計
本文采用1個S7-300PLC控制器、1個電源模塊、2個輸入模塊和2個輸出模塊。
（1）輸入輸出端口的地址分配。

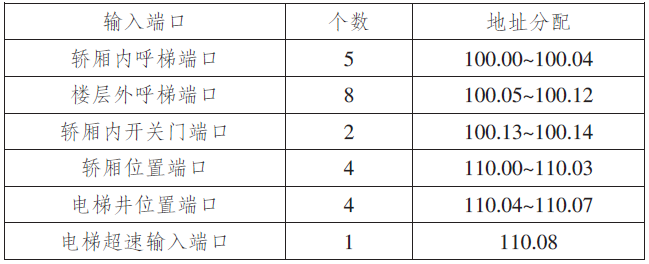

表1 輸入端口的地址分配表

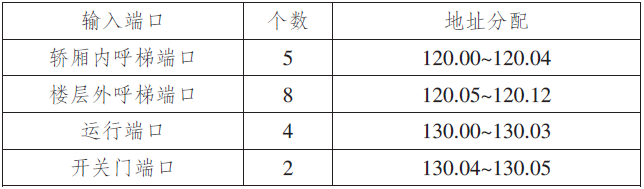

表2 輸出端口的地址分配表
（2）轎廂門開關程序。
轎廂門開關包括三個過程：開門、停止開門和關門三個過程。
第一，電梯開門，信號來自樓層的呼梯指令和轎廂內信號指令。
①轎廂在一樓層時，一樓層內、外呼梯上行信號。
②轎廂在四樓層時，四樓層內、外呼梯下行信號。
③轎廂在其余樓層時，樓層內、外呼梯上、下行信號。
④轎廂到達指定樓層并開門按鈕被按。
第二，停止開門。
當開門動作完成后，讓開門的動作停止，開門程序完成。
①開門按鈕沒有被按的同時按了關門按鈕。
②關門輸出置位，并且開門按鈕沒有按。
③開門限位到達，此時開門動作自動停止。
第三，關門。
開門結束后要將電梯門關上，此時有三種情況，分別是：
①經過3S的延時后，開始關門，達到關門限位后，結束關門，可以設置定時器（TIM001）。
②按下關門按鈕。
③當關門動作未結束時如果有門電機開的信號或按了開門按鈕，則取消關門。
（3）自動選向程序。該程序用輔助寄存器（AR）來表示電梯上行與下行部分，當上行條件或下行條件被滿足時觸發，開始執行上、下行程序。
第一，上行。
電梯上行條件包括：
①下行條件不滿足。
②電梯停靠在一樓層時，電梯都上行；五樓時，都不上行。
③電梯停靠在其余樓層時，有樓層上行外呼梯信號和轎廂上行內呼梯信號。
第二，下行。
①上行條件不滿足。
②電梯停靠在一樓層時，電梯都不下行；五樓時，都下行。
③電梯停靠在其余樓層時，有樓層下行外呼梯信號和轎廂下行內呼梯信號。
（4）呼梯軟件設計。
第一，轎廂內呼梯信號。
①當轎廂在一樓層時，轎廂內按下呼梯按鍵后，將置位相應的內呼梯信號。
②一樓層和五樓層只能向上或者向下，樓道外的呼梯按鈕被按下后，相應的外呼指令將會置位，要取消置位，電梯必須到達相應的樓層。
③其余樓層可以均可以向上或者向下，要取消外呼置位必須在電梯運行與外呼方向一致時。
4 結語
本文通過分析得出PLC電梯控制系統的優點是：系統的端口的兼容性好、信號模擬能力強、信號檢測能力強、系統的邏輯功能強以及系統的通信功能強。
