汽車CAN總線系統故障診斷技術淺析

CAN ( Controller Area Network) 總線作為一種可靠的汽車計算機網絡總線已經在許多汽車上得到應用，汽車計算機控制單元之間能夠通過CAN總線共享所有信息和資源，達到簡化布線、減少傳感器數量、避免控制功能重復、提高系統可靠性、降低成本、更好地匹配和協調各個控制系統的目的．
隨著這個能將整個汽車控制系統聯系起來統一管理，實現數據共享和相互之間協同工作的汽車CAN 總線系統的廣泛應用，CAN 總線系統的故障診斷技術已經成為現代汽車維修技術人員必備的知識，作為現代汽車維修技術人員，必須掌握總線的結構與控制原理，與此同時還必須理解總線網絡知識，才能排除汽車上的各種疑難雜癥．隨著汽車市場的迅猛發展，高效地培養成合格的汽修人才已成了政府職能部門和汽修院校十分關心并積極探索的一個重要課題．高職院校根據企業用人的需求，構建符合企業生產實際要求的實訓場所，提高學生實踐能力．使學生在進入社會后發揮出自己的職業技能優勢．
汽車CAN 總線故障診斷包含了“診”和“斷”兩個環節，汽車CAN 總線故障診斷過程就是由維修技術人員從汽車的故障現象出發，熟練應用各種檢測設備對汽車進行全面綜合的檢測，完成“診”的環節，再對故障部位和原因作出確切的判斷，完成“斷”的環節．
1 汽車CAN 總線系統常見故障現象
汽車CAN 總線系統發生故障時，有三種故障現象:整個網絡失效或多個控制單元不工作或工作不正常．在不同的系統、不同的地方同時表現出不同的多個故障，且故障現象之間沒有任何關聯．個別控制單元或多個控制單元在接上專用診斷儀后無法與診斷儀通信．
當汽車總線出現故障或數據傳輸異常時，會出現多種奇怪的故障現象，如車輛無法起動，起動后無法熄火，儀表板顯示異常，某些電控系統功能失效，蓄電池漏電等．最為常見的的故障癥狀是的儀表板顯示異常．
2 汽車CAN 總線系統的故障分類
2．1 汽車電源系統引起的故障
汽車多路信息傳輸系統的核心部分是含有通信IC 芯片的電控ECU，電控ECU 工作電壓在10．5～15．0 V 的范圍內．如果汽車電源系統提供的工作電壓低于該值，則一些對工作電壓敏感的電控ECU 出現短暫的停止工作，從而使整個汽車多路系統出現短暫的無法通訊．
2．2 鏈路故障
當車載CAN 總線系統的鏈路出現故障，如通信線路的短路、斷路以及線路物理性質變化引起的通信信號衰減或失真時，都會引起多個電控單元無法工作或電控系統錯誤動作而使控制器區域網無法正常工作．
2．3 節點故障
節點是車載CAN 總線系統的電控模塊，節點故障就是電控模塊ECM 的故障．它包括軟件故障即傳輸協議或軟件程序有缺陷或沖突，從而使汽車控制器區域網通信出現混亂或無法工作，這種故障一般成批出現，且無法維修．硬件故障一般由于芯片或集成電路故障，造成汽車控制器區域網無法正常工作．對于采用低版本信息的傳輸協議，即點到點信息傳輸協議的汽車控制器區域網，如果有節點故障，將出現整個汽車控制器區域網信息傳輸無法工作．
3 汽車CAN 總線系統常見故障檢修方法
與汽車檢測相比，汽車故障診斷中的第一環節“診”應該比汽車檢測的內容更深入一些，它不是一個單純的“檢測”過程，而是一個綜合的“測試”過程． 測試包括參數檢測和性能試驗兩個部分．
CAN 總線系統的獨特性決定其故障檢修沒有普遍適用的測量或檢測方法，必須具體情況具體分析．在檢修過程中，根據故障癥狀和網絡結構圖來初步分析有可能是哪些原因造成的，然后使用相關的診斷儀進行診斷，根據診斷結果制定相關檢修方案．常用的檢修方法有:
3．1 自診斷和數據流
CAN 網絡有一定的自我診斷功能，分為主動錯誤、被動錯誤、總線關閉三種錯誤類型． 一般來說，當CAN 總線關閉或無法收到相關數據時，控制模塊通常會產生故障碼．而當控制模塊自身通信不良但無法自行檢測出來時，就不會產生故障碼，但其他控制模塊有可能產生通信故障碼．還有一種情況，就是控制模塊無法發送某些數據，但可以正常接收CAN 總線數據，而且能夠判斷自身出現問題，于是產生故障碼，而其他控制模塊無法識別到傳輸故障．
故障碼的診斷要結合網絡傳輸特點和不同控制模塊之間的故障碼連帶關系進行邏輯分析，同時結合數據流的相關信息來判斷哪個控制模塊有故障．
與一般電控系統數據分析一樣，只是網絡系統故障也會造成相關數據發生變化．
3．2 CAN 總線的電壓測量法
由于CAN 網絡采用多種協議，每個控制模塊的端口在正常的情況下都要標準電壓，因此電壓測量法可用于判斷線路是否有對地或電源短路、相線間短路等問題．
3．3 CAN 總線的終端電阻檢測法
車系不同，終端電阻故障的表現形式也有所不同．當終端電阻短路時，CAN H 和CAN L 的兩條導線短接在一起，會導致CAN 數據傳輸失?。鴮?duì)于終端電阻斷路問題，則會有不同的故障表現形式．有的車系會導致CAN 通信失敗，有的車系則不會有明顯的影響，車輛基本能夠正常使用．
3．4 CAN 總線的控制模塊替換法
逐一斷開CAN 網絡中的控制模塊，觀察CAN網絡的通信狀況，若通信恢復正常，則說明故障是被斷開的控制模塊損壞．
3．5 故障波形診斷法
通過測試CAN 總線物理層信號來確診CAN總線的故障．故障波形診斷法是判斷CAN 數據導線故障的主要手段，CAN 故障信息通常被存儲在故障碼存儲器中，然而故障記錄僅在個別情況下允許簡單的診斷．絕大多數時候必須進行詳細的檢查．通過示波器以波形圖的形式，檢查CAN-H( CAN-High) 與CAN-L( CAN-Low) 的工作情況．通過示波器顯示CAN 數據導線的波形情況，從而導出CAN 數據導線的故障情況．按系統可能的故障來源分類，國際標準化組織( ISO) 編制出了CAN數據導線故障列表．下面簡單列舉出通過示波器檢測到CAN 兩種工作情況的波形圖，以供參考．圖1 所示為驅動CAN 正常波形，圖2 所示為驅動CAN-H 與CAN-L 短路波形．

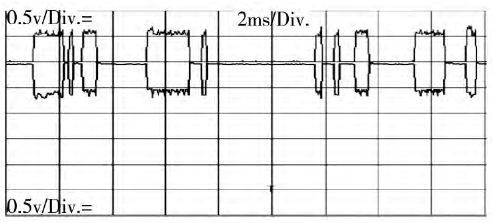

圖1 驅動CAN 總線的正常波形圖

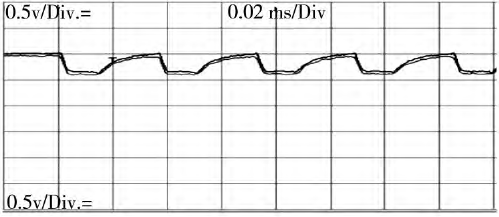

圖2 驅動CAN-H 與CAN-L 短路波形圖
3．6 控制器匹配及自適應調整
控制器匹配，自適應調整是汽車維修服務過程中常見的服務項目． 在采用CAN 控制的汽車上，許多車型更換控制模塊后不能馬上工作，還要對電腦進行編碼、還要對控制器或執行器做自適應匹配等操作才能正常工作．
4 CAN 總線的故障診斷步驟
對于多路信息傳輸系統的故障診斷，一般采用以下步驟進行:
第一步: 了解故障車型的車載CAN 總線系統的特點和功能．如有無喚醒功能、休眠功能等．
第二步: 檢測汽車電源系統是否存在故障，如交流發電機的輸出波形是否正常( 若不正常將導致信號干擾等故障) 等．
第三步: 檢測車載CAN 總線系統的鏈路是否存在故障．
第四步: 檢查節點．如果是節點故障，只能采用替換法進行檢測．
5 故障實例分析
5．1 故障實例一
一輛2009 款海馬S7，車主反映車輛停幾天不用后就無法啟動，外接蓄電池后起動正常，車主已經更換了新的蓄電池，并且確認停放車輛時關閉了所有可能引起放電的用電設備．
首先檢測了蓄電池的技術狀況，蓄電池虧電，給蓄電池充電，接下來鎖上車門后等待5 min，斷開蓄電池負極測量車輛的靜態放電量，測得電流為180 mA，S7 車型的正常靜態放電電流是10 ～20 mA，用斷開熔斷絲的方法檢查漏電處，當斷開ＲOOM 熔斷絲后靜態放電電流下降到40 mA 左右，查看電路圖，發現ＲOOM 熔斷絲控制的用電設備較多．逐一斷開各用電設備，當斷開儀表連接線后，發現靜態放電電流馬上下降到40 mA 左右，更換了一塊新儀表總成，故障依舊，至此，初步懷疑儀表本身無故障，而可能是儀表不能進入休眠狀態．
繼續查閱儀表電路圖，將能夠影響儀表休眠的因?yàn)樽隽朔治觯罱K懷疑可能是CAN 網絡原因造成儀表不能進入休眠狀態．打開點火開關，從診斷插座上測量故障車CAN 總線電壓，CAN-H 電壓為2．62 V，CAN-L 電壓為2．43 V，都正常． 關閉點火開關并鎖上車門后，CAN-H 和CAN-L 電壓都為2 V 左右，始終不能降到0 V，由此斷定該故障車是由于CAN 不能進入休眠狀態而導致車輛蓄電池漏電故障．
再次查閱資料，總結出S7 的CAN 網絡圖，如圖3 所示，根據S7 的CAN 網絡圖分析，初步判斷可能是CAN 網絡中某個控制模塊故障所致，接著斷開蓄電池連接線，測量?jī)蓷lCAN 線對地電阻，阻值為3．6 KΩ，正常，但CAN-H 線與CAN-L 線之間電阻阻值卻為40Ω 左右，正常車應為60Ω 左右，分析可能是終端電阻有故障．資料顯示S7 的兩個終端電阻分別在發動機控制模塊ECU 與車身穩定系統ESP 中，如圖3 所示．

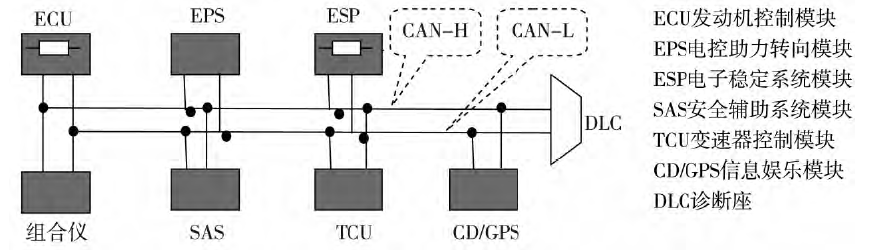

圖3 S7 的CAN 網絡圖
斷開ESP 控制模塊插頭，測量診斷座上兩根CAN 線間電阻，為60Ω 左右，正常值應為120Ω左右．裝回ESP 控制模塊插頭，再斷開ECU 控制模塊插頭進行測量，電阻也為60Ω 左右，正常值應為120Ω 左右，測量結果說明在ESP 與ECU 控制模塊中確實有兩個終端電阻，但測量結果顯示好像此車有3 個終端電阻，3個120Ω 的終端電阻并聯，剛好符合40Ω 的測量結果． 逐一斷開各個控制模塊，查找另一個終端電阻的位置． 當斷開CD 后阻值恢復正常值，測量CD 上兩根CAN 線針腳間的電阻，為120Ω 左右，而正常的CD 內部是不帶終端電阻的，斷開CD 機插接線后，鎖門等待5 min 后，測量整車靜態放電電流為10 mA 左右，測量值在正常范圍內，更換CD 機后，故障排除．終端電阻的基本功能是阻止信號的反向波，因?yàn)榉聪虿ǒB加在有效信號上，會造成信號失真，破壞CAN 總線數據．而數量不正確的終端電阻卻會造成整個CAN 無法進入休眠狀態，而且該車型的CAN 電壓并不能體現多了個終端電阻的變化，診斷儀也能正常與各個控制模塊正常通信，控制模塊也無相關故障代碼的存儲．如果不測量?jī)筛鵆AN 線間的電阻，就無法發現故障原因，在判斷CAN 總線故障時，電壓、電阻都要測量，在測量電阻時一定要斷開蓄電池連接線．
5．2 故障實例二
一輛2004 帕薩特B5 1．8T 轎車，行駛110 000km，出現發動機起動2 min 秒鐘后就自動熄火故障．
該故障現象很象防盜報警系統起動了，但是防盜報警燈卻始終沒有點亮，連接診斷儀，無法重新對防盜系統進行匹配，在發動機控制單元能讀到2 個故障碼，分別是18056 表示動力系統數據總線通訊失敗，17978 表示發動機控制單元被防盜控制單元閉鎖．在中央儀表控制單元和網關控制器內也存有01312 號故障碼，表示動力系統數據總線有故障或有缺陷．
由于發動機不能起動運行，因此也無法對動態數據流進行分析，根據讀取故障碼分析，該故障應屬于CAN 總線系統鏈路故障． 帕薩特B5 1．8T轎車的防盜控制器便安裝在儀表總成內，若儀表控制單元與發動機電控單元因鏈路中斷而不能通訊，就會發生“發動機控制單元被防盜控制單元閉鎖”的故障，發動機也不能起動運行．因此應當重點檢查儀表控制單元到發動機控制單元的網絡通訊鏈路．電路圖如圖4 所示．

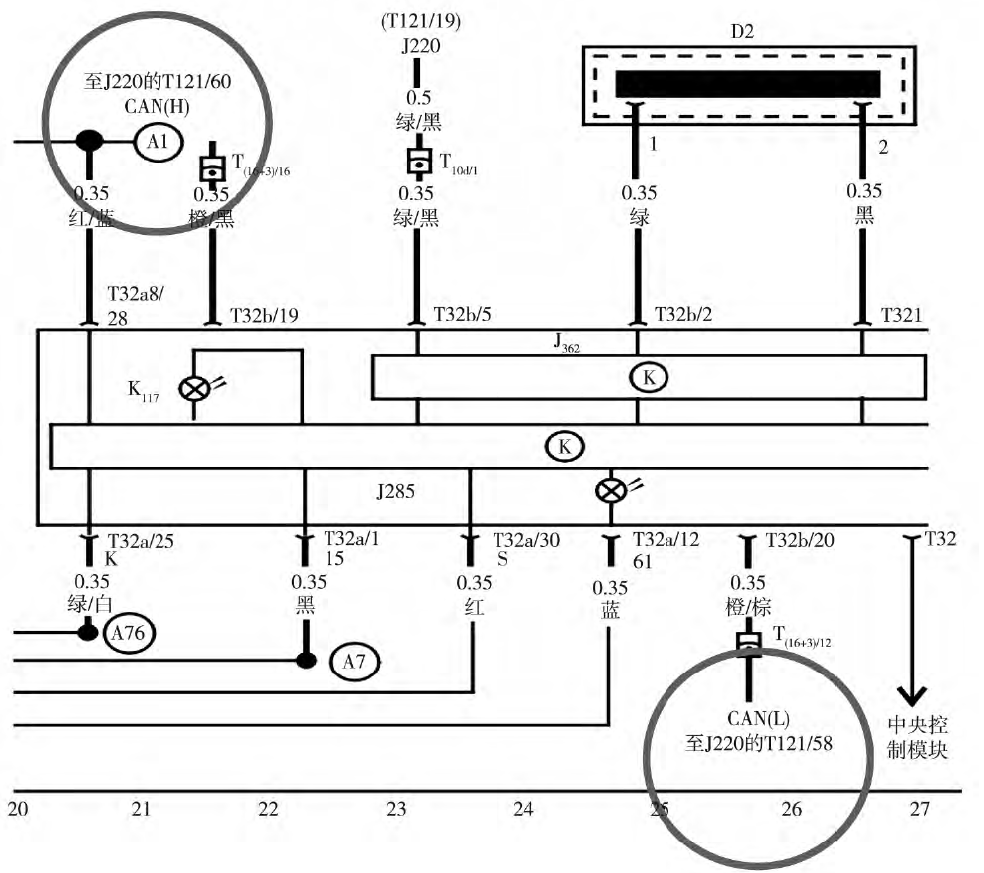

圖4 帕薩特B5 1．8T 儀表控制單元電路圖
電路圖中圈內所示為儀表控制單元J285 與發動機控制單元J220 相連的雙絞線，是一組橙黑和橙棕的雙絞線，分別連接到儀表控制單元的T32b /19 和T32b /20，與發動機控制單元的T121 /60 和T121 /58 相連． 用示波器測得CAN-H 及CAN-L 波形，如圖5 所示．

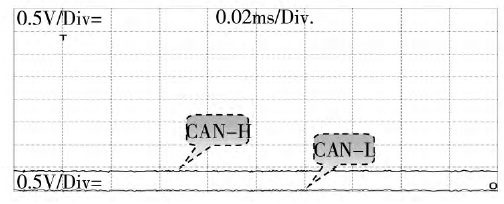

圖5 測得的CAN-H 及CAN-L 波形圖
從波形圖可以看出，CAN-H 電壓值不到0．5 V，CAN-L 電壓值為0 V 左右，正常情況下，當CAN總線喚醒后，CAN-H 對地電壓約為2．65 V．檢測結果說明CAN-H 導線發生對地?cái)嗦饭收?，也就是儀表控制單元J285 與發動機控制單元的CAN-H 線出現對地?cái)嗦饭收希?br /> 沿著儀表連接線束向下查找，發現發動機倉與駕駛倉的連接防火墻線孔處，CAN-H 線表皮有磨損并與車身搭鐵．修復磨損的導線，清除所有控制器內存儲的故障代碼，再次讀取故障碼，所有故障碼都不再出現，發動機也能夠正常起動了，故障排除．
6 結論
CAN 總線技術作為一種可靠的汽車計算機網絡總線，必將在汽車自動控制技術中得到越來越廣泛的應用．作為一名汽車維修技術人員，只有深入理解CAN 總線技術的結構組成、工作原理、技術特點、故障特點及檢修檢測方法，并在實際工作中不斷總結與探索，才能快速、準確地排除采用車載CAN 總線技術的汽車故障．
