汽車蓄電池的維護與故障診斷

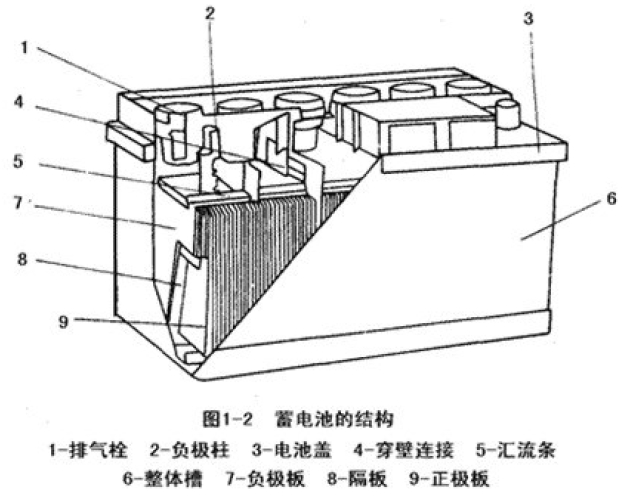

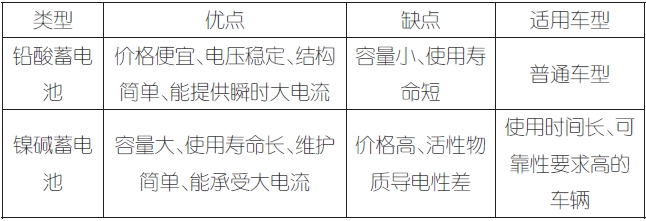

蓄電池結構原理：蓄電池分為鉛酸蓄電池和鎳堿蓄電池2大類，我們車輛最常用的是鉛酸蓄電池類的免維護蓄電池，蓄電池在起動時向起動機和點火系統供電，用電設備過多，超過發電機供電能力時，向用電設備供電，吸收電路中的瞬時過電壓，保護用電設備。12V汽車蓄電池由6個單格蓄電池串聯而成，每個單格蓄電池標稱2V。


圖1
充放電原理：蓄電池是一個化學電源，其充電和放電過程是一種可逆的化學反應。
免維護蓄電池使用注意事項與故障維修診斷：
在使用過程中不注意保養維護，會導致蓄電池出現不可逆的損壞，因此，正確使用蓄電池會大大提高蓄電池的使用壽命。
蓄電池的維護注意事項：
1、經常擦拭蓄電池表面，保持清潔，防止蓄電池極間短路；
2、檢查極線樁頭連接情況，緊固線夾，去除氧化層；
3、檢查通氣孔是否暢通，蓄電池表面是否清潔；
4、每次起動時間不超過5S，連續起動間隔時間大于15S；
5、長期不使用車輛時，拆掉蓄電池負極接線，定期起動車輛給蓄電池充電或使用充電機給蓄電池充電。
蓄電池故障類型：
1、極板硫化，蓄電池長期處于充電、放電狀態，在極板上會生成一層白色的粗晶粒的硫酸鉛，在正常充電時，不能轉化為二氧化鉛和鉛，稱為“硫酸鉛硬化”簡稱“硫化”，極板硫化的蓄電池的特征為，充電快，放電也快。
2、自放電，充足的蓄電池，放置不用而逐步失去電量，稱為自行放電，如果24小時自放電小于容量的2%，為正常自放電，24小時自行放電的損失大于容量2%，為自放電故障，故障產生的原因有，1）電解液中或極板材料中含有雜質，不同材質間形成電位差，引起局部放電；2）蓄電池蓋上有電解液，使正負極形成通路；3、）長期不用，硫酸下沉，電解液上下濃度不等，形成電位差，引起放電；4）、極板上活性物質脫落，沉積在殼體底部，造成極板之間短路。
3、極板活性物質脫落，使蓄電池的容量下降，造成極板短路，引起自放電；
4、蓄電池內部短路，格極板損壞或從極板上脫落大量活性物質，沉積在蓄電池底部，造成蓄電池自放電；
蓄電池故障檢查診斷：
1、看外觀，觀察蓄電池表面是否有破損和電解液泄漏現象，蓄電池的兩側是否出現比較明顯的膨脹變形或出現鼓包的情況，觀察蓄電池樁頭四周圍是否有白色或綠色的類似粉末狀的氧化物；
2、測量電壓，通過蓄電池測量?jī)x或萬用表來測量蓄電池的電壓。正常情況下，蓄電池的空載電壓在13伏左右，滿載電壓不會低于12伏。蓄電池電壓偏低，會出現車輛啟動困難或無法啟動的情況，如果蓄電池長時間保持一個低電壓狀態，會導致不可逆損壞。還需要參考測量車輛發電機的發電量情況，一般里程數較高的車，發電機內部的碳刷會變短，發電量有所下降，無法滿足電瓶的正常充電使用，這時則應考慮更換發電機來解決電壓偏低的情況。
3、檢查車輛是否加裝電器，加裝的電器功率消耗會導致供電系統超負荷工作，損壞蓄電池。
4、檢查車輛是否有異常耗電情況，車輛存在暗電流也是導致蓄電池異常虧電的主要原因。
汽車的暗電指的是點火開關在ＯＦＦ的位置（汽車無工作狀態）時，電器不工作，所有模塊休眠后所消耗的電流。暗電流的大小直接關系到車輛蓄電池的存放時間長短，在日常維修過程中，也常用測量整車暗電流方式排除蓄電池異常虧電原因。
常見的暗電流檢查方法有萬用表串聯測量和毫安級電流鉗測量?jī)煞N，使用萬用表測量暗電流方法：
1、發動機熄火，點火開關至OFF檔，斷開蓄電池負極電纜；
2、萬用表選擇電流檔（第一次測量量程建議先選擇大量程，如10A，20A，熟悉車輛暗電流數值和接線方法后，為了更高的測量精度，可以選擇毫安級量程），萬用表負極測量線接蓄電池負極接線柱，正極測量線接蓄電池負極電纜端，確保接線牢固（測量表筆暫不接萬用表），
3、將蓄電池負極電纜連接到蓄電池負極，緊固連接螺栓后，再將萬用表表筆連接萬用表插孔，這時暗電流顯示為零；
4、啟動發動機，使用車輛電器（包括多媒體導航、空調、燈光等，必要時行駛段距離，以便激活類似胎壓模塊這類控制器）；

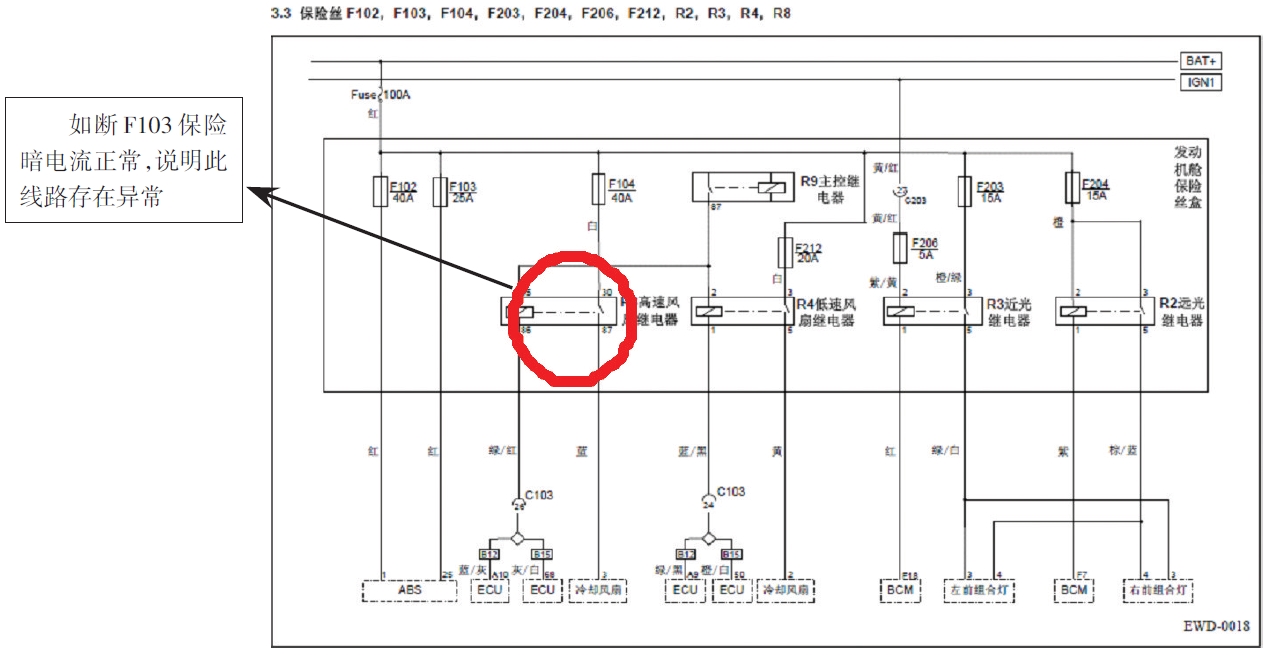

5、發動機熄火，鑰匙至OFF檔，遙控上鎖進入防盜，靜置一定時間待各模塊休眠后（不同車模塊休眠時間不同），小心斷開蓄電池負極電纜，可測出整車暗電流，暗電流不大于10毫安屬于正常，如果大于10毫安，說明汽車電路存在暗電流，這個時候需要參考車輛電路圖，逐一斷開各用電設備的保險，剛才暗電流是否存在變化，如果斷電到某個電路保險后，暗電流恢復正常值，需要對此電路進行排查，找出電路異常耗電原因，排除故障。（圖2）蓄電池虧電處理方法：

圖2
1.免維護蓄電池虧電的常規判斷
（1）蓄電池開路端電壓低于12.5V即存在虧電現象一般將虧電現象分為：
a）輕微虧電：開路端電壓為12.0V～12.5V。
b）中度虧電:開路端電壓為10.5V～12.0V。(輕度硫化)
c）嚴重虧電:開路端電壓低于10.5V。(中度及嚴重硫化)
（2）蓄電池容量狀態顯示器(電眼)顯示的顏色呈白色（雙色球電眼）和黑色（單色球電眼）為虧電。
2.免維護蓄電池硫酸鹽化的現象分析
蓄電池長期虧電易導致電池內部極板硫酸鹽化，主要表現癥狀為：
（1）鉛蓄電池在充電過程中電壓上升的很快，其初期和終期電壓過高，終期充電電壓可達2.90V／單格左右。
（2）在放電過程中，電壓降低很快，即過早的降至終止電壓，所以其容量比其它電池顯著降低。
（3）充電時，電解液溫度上升的快，易超過45℃。
（4）充電時，電解液密度低于正常值，且充電時過早地發生氣泡。
（5）電池解剖時可發現極板的顏色和狀態不正常。正極板呈淺褐色(正常為深褐色)，極板表面有白色硫酸鉛斑點，負極板呈灰白色(正常為灰色)極板表面粗糙，觸摸時如同有砂粒的感覺，并且極板發硬。
（6）嚴重的硫酸鹽化，極板形成的硫酸鉛白色結晶體粗大，在一般情況下不能復原成活性物質。
3.免維護蓄電池硫酸鹽化的產生原因分析
鉛蓄電池初充電不足或初充電中斷時間較長。鉛蓄電池長期充電不足。放電后未能及時充電。經常過量放電或小電流深放電。電解液密度過高或者溫度過高，硫酸鉛將深入形成不易恢復。鉛酸蓄電池?cái)R置時間較長，長期不使用而未定期充電。內部短路局部作用或電池表面水多造成漏電。電解液不純，自放電大。電池內部電解液面低，使極板裸露部分硫酸化。
4.免維護蓄電池硫酸鹽化的處理方法
（1）過充電法。適用于硫酸鹽化不很嚴重的蓄電池。傾出電池中的電解液并立即加入純水，液面高出極板20mm左右，用0.1C20A進行充電（C20電池額定容量值）。當電壓上升到2.5伏/單格時，停充半小時，改用0.025C20A小流充數晝夜（100小時以上）一直到電壓、比重等穩定不變，極板因色斑消失為止。停充電前1小時調整電解液密度為1.280g/cm3
（2）反復充電法。硫酸鹽化嚴重，容量?jī)H為正常電池一半。傾出電解液并立即加入純水，液面高出極板20mm左右，用0.1C20A電流充電，電壓升為2.5伏/單格時，停充半小時，改用0.05C20A電流充電充到有大氣泡時停充半小時,改用0.05C20A充電到電壓、密度等穩定不變，停充半小時，再通電時，電解液立即起沸騰現象，10分鐘左右電壓即上升到上次充電終了時的值，否則再停再充。
充好后的電池用0.05C20A電流放電,放電到電壓為1.80伏/單格時，停放靜置1~2小時再用0.05C20A電流充電，充好后再放電，如容量提高不多，自點又未消除時再充再放，反復連續進行數晝夜，直到放電接近額定容量，白斑完全消除為止。
（3）水療法（反復充放電法）。適用于硫酸鹽化極為嚴重，容量已達不到額定容量一半的蓄電池。將電池放電至電壓為1.8伏/單格，（用10小時率電流）將電解液傾出，注入純水，液面高于極板20mm左右，靜置1~2左右，靜置1~2小時，用0.05C20A充電至電解液密度升至1.1~1.20g/cm3，改用0.02C20A充電至電解液密度不再上升，均勻冒出氣泡為止，用0.02C20A放電2小時，然后再用0.02C20A充電至均勻冒出氣泡，注意充入電量應遠遠超過放出電量，這樣反復數周或一個月，直到用0.05C20放電檢查達到額定容量的75%以上為止。
注意在充電過程中，電解液的溫度不得超過45℃，如果溫度超過40℃時，應將電流減小，或暫進停電，待電解液溫度降到35℃以下時才能進行充電。如溫度仍降不下來，應考慮電池內部短路的故障，實際充入的總電量應為額定容量的5倍以上充電機選擇：
目前市場上充電機種類繁多，質量上參差不齊，選擇不當會對蓄電池造成很大損傷甚至對維護人員造成安全隱患，為了給蓄電池更好的補充電，建議給免維護蓄電池補充電的充電機具有以下功能：
恒壓16V和限流25A的功能；
反極充電保護功能，否則錯誤的連接受將電池極性充反。
我國是汽車消費大國，蓄電池維護或使用不當會導致蓄電池不可逆損壞，造成資源浪費，蓄電池的大量生產消耗還導致環境的日益惡化，正確理解蓄電池的維護和使用，能夠避免蓄電池人為使用損壞，維修人員掌握蓄電池故障檢修技能和要點，才能保證其良好的工作性能，延長其使用壽命。
