東風重型工程車的電器結構及電路連接

汽車電器系統是汽車的重要組成部分，隨著汽車產品技術含量的不斷提高，電器設備必將會越來越多，電路也越來越復雜。電器系統性能質量的好壞，將直接影響到汽車的動力性、經濟性、可靠性、安全性。由于汽車在行駛過程中的顛簸，發動機工作時的振動以及氣溫，灰塵環境的影響，加之使用不當很容易造成電器系統出現故障。據有關統計，汽車電器系統所出現的故障約占汽車總故障的25%～35%。特別是近幾年來汽車的電子電器裝置的成本所占整車制造成本的比例將會大大增加。據預計，未來電子電器裝置的成本將要占到整車制造成本的50%以上。
電器系統的構成特點和線路連接方式

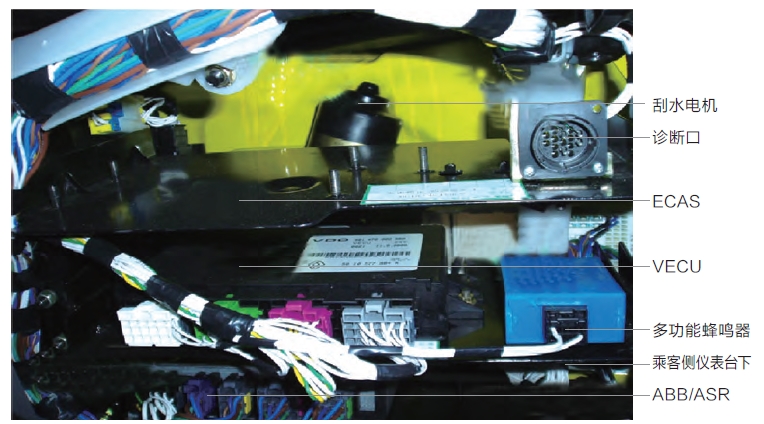

東風重型工程車電器系統構成的特點：低壓電器系統的額定電壓有12V、24V兩種。東風商用汽車采用汽油發動機的車型普遍采用12V電源。東風重型工程車采用柴油機發動機的車型普遍采用24V電源。汽車運行中的電壓，一般12V供電系統的為14V，24V供電系統的為28V。東風重型工程車的電器系統為直流系統，汽車上的電器及電子設備的組成主要從蓄電池供電情況來考慮。電器系統一般采用單線并聯電源，而用金屬機件作為另一條公共回路，所有用電設備都是并聯于電源的，這樣做是防止某一單元的電器設備損壞時，而不影響其它單元電器設備的正常工作，同時電器系統采用負極搭鐵，符合國家標準的統一規定，其電器布置如圖1。
汽車線路單線制是指利用汽車的發動機、底盤和車身金屬機件作為汽車各類用電電器設備的公共連接線(俗稱搭鐵)，用電設備到電源采取另外一根導線。東風重型工程車線路就是采用這種單線制連接方式。這種接線方式是汽車電器線路設計、安裝的一種制度，其優點是節約了導線，減輕質量，使電路簡化，便于安裝，易于排除故障，同時也使故障率大大降低。在東風重型工程車的電器系統中，為保證某些個別電器設備工作需求，如某些車型的警報燈系統、雙線電喇叭、雙線電熱塞等，仍采用雙線連接的方式。
東風重型工程車線路負極搭鐵的優點是對汽車車架和車身金屬的化學腐蝕較輕，對汽車電器及無線電設備的干擾小。特別是隨著汽車數量的不斷增加，對無線電的干擾已逐漸成為一個重大問題。因此，汽車線路負極搭鐵已是汽車線路設計必須遵循的一個基本原則。

線路組成
東風重型工程車的電路是由電源、易熔線、開關、用電設備、保險、連接導線等構成。電源通過導線給用電設備輸送電能，用電設備將電能轉換成其它形式的能。電路中的易熔線和保險是電路中的保護裝置，是為了防止電路過載時為保護導線不被燒壞。開關在電路中起到接通或斷開電路的作用。
在電路中，電流的流向是：電源正極→易熔線→開關→保險→用電設備→搭鐵→電源負極。東風重型工程車的線路主要由以下幾大部分組成：
底盤線路：主要提供底盤的開關、繼電器、傳感器、霧燈、電喇叭、尾燈、掛車插座、發電機、起動機、預熱器及電磁閥等電器導電。
駕駛室線路：主要提供駕駛室內儀表、開關、繼電器、指示燈、警報燈、暖風電機、收放機及間歇器、檢測器、報警器、保險等電器導電。
駕駛室頂棚線路：主要給頂燈、揚聲器等電器導電。
駕駛室底板線路：主要給駐車指示警報器、解除蜂
鳴器開關等電器導電。
前照燈線路：主要給內側和外側的前照燈導電。
雨刮器線路：主要給雨刮器導電。
線路導線選擇及顏色與代號

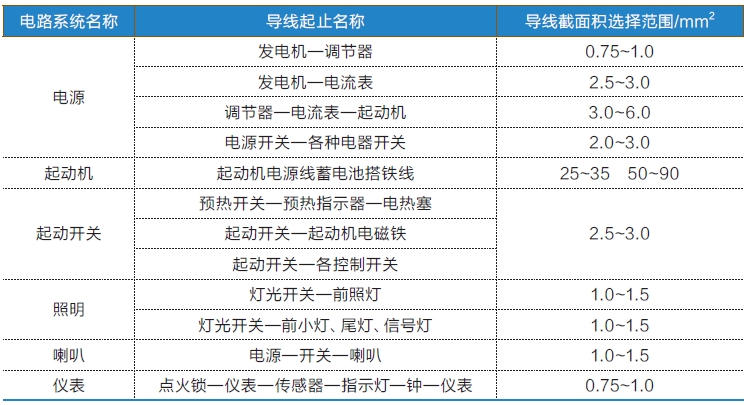

汽車上各種電器設備所用的連接導線是根據用電設備的負載大小來選擇導線的截面積。其選取原則為：長時間工作的電器設備可選用實際載流量60%的導線；短時間工作的用電設備可選用實際載流量60%～100%之間的導線。東風重型工程車線路的主干線和分支導線截面積，也是根據允許負荷電流的大小來選擇的，導線截面積所允許的負荷電流如表1和表2所示。
東風重型工程車的線路是由近百條不同顏色的導線組成，這些導線在線路圖中是用有顏色的字母代號標注的。東風重型工程車的線路導線是單色的。
在汽車的使用中，經常會遇到這樣或那樣的線路故障。一般情況下，當遇到線路故障時，應首先根據線路所示的電器原理，查找到有關導線，并根據導線上的代號查找出導線的顏色。只有這樣才能及時準確的查找出線路故障所在。

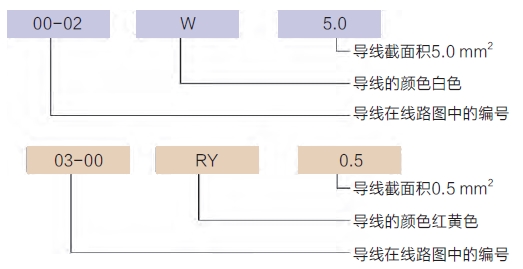

圖2 東風EQ4195車型線路導線標注的含義
例如，東風EQ4195車型線路導線標注的含義。東風EQ4195車型線路導線的標注由3部分組成（見圖2），第一部分為線號；第二部分為導線顏色；第三部分為導線截面積。
電路中的繼電器
東風重型工程車電路中都裝有幾個或十幾個控制功能各不相同的繼電器，隨著汽車電器設備的快速增長，汽車電路的進一步復雜，繼電器將成為汽車電路中常見的重要電器元件之一。繼電器在電路中的作用是利用較小的電流來控制較大電流，利用電磁原理而設計的一種開關。繼電器在電路中起著自動操作自動調節、安全保護等作用。因此，廣泛地被使用在東風重型工程車的各種車型的電路中，如有前照燈系統、空調系統及電子控制防抱死制動系統等。在東風重型工程車的電路中，繼電器符號有3種，分別是常開繼電器、常閉繼電器、混合型繼電器。
常見診斷繼電器總成故障的方法主要有：互換對比法、測試燈測量法、聽聲法、短接法等簡單實用的有效方法。
EQ1135車型起動機繼電器
EQ1135車型的起動機繼電器型號為JD236復合繼電器，該繼電器與目前平頭車使用的JK234相比，其最大的特點是實現了起動機的自動保護，有效地防止了因點火鎖在ST擋時偶爾發卡或因在發動機正常運轉時操作失誤帶來起動機齒輪的打壞和起動機的燒壞。JD236復合繼電器的工作電壓：22～30V；吸合電壓：9～17V：斷開電壓：1～8V：工作電流：50A。EQ1135車型使用的JD236復合繼電器自動保護起動機的作用原理：當將點火鎖鑰匙擰到起動擋時，由點火鎖供給繼電器線圈電流，使繼電器工作將繼電器常開觸點吸合，此時，從電源供給的電流經觸點輸送到起動機電磁開關使起動機工作。當起動機使發動機發動后，發電機開始正常運轉，電壓隨之迅速上升。由發動機“中性點”接柱輸出的電流進入繼電器的線圈，使繼電器的常閉觸點斷開，切斷了繼電器線圈的搭鐵回路，使繼電器常開觸點無法吸合。此時即是點火鎖鑰匙無論因?yàn)楹畏N原因不能自動回到1擋位置，起動機都將無法工作，而起到自動保護起動機不被損壞的作用。
EQ1230車型起動機繼電器
東風EQ1230車型起動機使用的繼電器型號為JD234。由于該繼電器具有結構先進、靈敏度高、動作可靠等優點，被廣泛地使用在EQ1141G系列車型、EQ1208G系列車型、EQ1242G系列車型及1071G等車型上。其主要參數為電壓：24V；額定電流：50A；閉合電壓：9～17.5V；斷開電壓：1～8V。工作壽命：5萬次。
JD234起動機繼電器有3個接柱，繼電器線圈采用內部搭鐵的方式，該繼電器由線圈活動鐵芯回位彈簧靜動觸片，殼體等組成。在繼電器內線圈沒有電流通過的情況下，活動鐵芯在回位彈簧的作用下使動觸片與靜觸片斷開，處在初始狀態。當需要起動機工作時，點火鎖ST擋給繼電器線圈輸入電流，產生磁力。活動鐵芯克服回位彈簧的阻力帶動動觸片與靜觸片接觸。從電源來的電流經觸片進入起動機電磁開關，使電磁開關接通起動機運轉。當發動機起動后，點火鎖鑰匙由ST擋自動彈回到ON擋，起動機繼電器線圈內的電流被切斷電磁力隨之消失，活動鐵芯在回位彈簧作用下下移帶動觸片與靜觸片斷開，切斷電源至起動機電磁開關的電路起動機停止工作，使繼電器中的靜觸片和動觸片回復到原來的初始狀態。
東風重型工程車雨刮系統中的間歇繼電器：汽車在蒙蒙細雨中行駛或在大霧彌漫中行駛時，由于前風窗玻璃上沒有足夠的水量，而使刮水刷得不到足夠的潤滑，在這種情況即使是實用雨刮器的最低擋，也會使刮水刷橡皮磨損加快，同時由于刮刷的潤滑不夠阻力成幾倍增加而使電機負荷增加，縮短電動機使用壽命，嚴重的可造成電機的早期損壞。為使駕駛員在這些不良的天氣環境下獲得最佳的視野效果，在東風重型工程車上都使用了間歇繼電器，使用了間歇繼電器以后，可以減慢刮水頻率，每刮一次間歇停頓一段時間，使擋風玻璃上的水分的到積聚刮水刷的潤滑條件得到改善，一般情況下間歇繼電器可使刮水刷兩次之間的間歇6～8s。
結語
隨著新的汽車結構原理和電子電器的不斷更新，在提高汽車綜合性能的同時，重型商用車的電器結構也發生了根本性變化，這樣汽車的電器故障也日益多樣化、復雜化。這樣就對東風重型工程車的駕修人員提出了新的更高要求,因此，掌握其電器及其線路的核心原理才能正確的使用和維修電器線路、及時排除電器故障，才能充分發揮東風重型工程車使用性能。
