對汽車常見電路故障的診斷技術的幾點探討

1、汽車的常見電路故障類型分析
1．1短路故障
在實際工作中，如果汽車電源的正極線與負極線連在了一起，那么就會導致短路故障。當汽車電路發生短路故障時，會使通過線路的電流瞬間升高，而這會使連接線路的保險絲被熔斷，那么連接在線路上的電氣設備就會因?yàn)楣╇娡Ｖ苟Ｖ构ぷ鳌Ｓ械臅r(shí)候，在保險絲熔斷之前，線路會在短時間內產生較大的電壓，而這個電壓一旦作用在電氣設備上，那么也有可能造成設備被損壞。
現實中，電路短路故障絕大多數都是因?yàn)榫€路絕緣層被破壞而使得正、負極導線相互接觸而造成的。此外，如果正、負極導線經常互相摩擦，那么也可能會造成線路磨損，此時也會引發正、負極導線互相觸碰，進而導致短路故障。最后，在對汽車電路進行接線時，如果工作人員因粗心而造成正、負極線頭互相接觸，或者正極線頭接觸到了其他金屬，那么也會引發短路故障。
1．2斷路故障
汽車電路的斷路故障主要體現在相關電氣設備因?yàn)槿狈╇姸Ｖ构ぷ鳌＠缙囌彰鳠魺o(wú)法使用;汽車的電動機無法正常轉動等等。造成汽車電路斷路故障的原因在于線路無法連通，進而使得導線不能輸電，這樣連接在線路上的設備就自然不能工作。現實中，造成汽車斷路故障的主要因素有以下三個:線路連接不夠緊密、導線接觸不良以及導線斷裂。
1．3線路漏電故障
造成汽車電路出現線路漏電的主要原因是線路的絕緣出現了問題。例如導線因長期使用老化而造成的絕緣性能降低;汽車設備沒有采用合理的絕緣措施;線路設備的絕緣性能無法滿足相關技術要求等等。此外，如果汽車線路發生受潮以及因此而產生的腐蝕，那么也會對線路的絕緣造成破壞，進而引發漏電現象。
2、診斷汽車電路故障的一般思路
在對汽車電路故障進行診斷前，首先要做的就是弄明白被診斷對象的電路結構，并以此為依據選擇合適的檢修工器具，從而為電路故障診斷工作的順利開展奠定良好的基礎。在對汽車電路故障進行診斷時，要綜合各種故障特征分析出可能的故障類型，然后再對可能導致故障發生的局部電路進行判斷，最后再在導致故障問題的局部電路進行逐一排查，進而找出準確的故障位置并加以排除。
現實中，導致汽車電路故障的因素多種多樣，例如設備線路老化、磨損、受潮等等。在對汽車電路進行故障診斷時，必須對汽車的電路圖進行準確掌握，然后在結合故障現象將診斷范圍適當縮小。在縮小后的診斷范圍內，可以首先對比較容易出現問題的線路、設備或相關元器件進行檢查，之后再對不容易出現問題的元器件進行檢查，從而將診斷工作的效率提到最高。
3、汽車電路故障診斷技術探討
3．1直觀診斷法
現實中，汽車電路故障往往會伴隨著一些特征現象，例如冒濃煙、冒火花、有燒焦味或者發熱異常等等。而檢修人員可以憑借自身的工作經驗，并結合這些故障現象，對故障類型及其發生部位進行大致的判斷，然后再通過逐一排查的方式來準確定位故障位置。
這種方法在任何情況下都可以隨車就診，缺點是只適合一些比較簡單的電路故障，而且對檢修人員的經驗要求也比較高。
3．2利用車上顯示裝置法
汽車的顯示裝置是指汽車上的各種儀表、相關指示燈以及報警裝置等。利用這些顯示裝置上的信息可以對汽車的工況進行檢測，進而判斷汽車是否發生電路故障。在實際工作中，當汽車的自診斷系統檢測到故障時，報警裝置就會進行故障報警。此時檢修人員就可以通過對車上顯示裝置的觀察來進行故障診斷工作。例如發動機冷態，當閉合點火開關時，如果水溫表仍指示在滿刻度不變，那么就有可能是水溫表傳感器出現了故障。
3．3短路法
當汽車電路發生斷路故障時，可以采用跨接導線的方式來進行判斷。對懷疑存在斷路的線路可以跨接導線，此時如果觀察到相關設備的工作狀態或儀表出現了變化，那么就可能是被短接的線路出現了斷路故障。例如在檢測起動系統故障時，可以將起動機的端子“30”和“C”連接，如果發現起動機的空轉正常，則說明故障可能發生在電磁開關或控制電路處;否則就說明電動機可能出現了故障。這里需要特別提及的一點是，現代汽車尤其是智能汽車中安裝了大量的電器設備和元器件，此時應用短路法進行故障診斷時就可能會產生瞬間過高電流，而這個電流可能會導致電氣設備或元器件被損壞，所以對短路法的運用一定要慎重。
3．4汽車用數字式萬用表診斷法
用萬用表測量線路的直流電壓，如果有電壓，則說明線路連接正常;否則就說明線路可能存在斷路故障。此外，用萬用表還可以對電阻等電路的參數進行檢測，如果檢測到的參數偏離正常狀態值，那么就說明檢測對象可能存在故障。例如用萬用表可以對電機中的繞組阻值進行檢測，并將檢測結果與正常的技術狀態進行對比，以此來判斷繞組線圈是否存在斷路或匝間短路故障。
3．5元件替換法
元件替代法指檢修人員無法憑借經驗來直接判斷故障位置和原因，此時只能先對可能的故障位置進行推測，然后再通過元器件替換比較的方法來判斷和排除故障。例如汽車電源系統的電壓不穩，如果推測是發電機穩壓器出現故障，那么就可以更換一個同樣規格的穩壓器，若更換后電壓恢復穩定，那么就說明是穩壓器存在故障。
3．6專用儀器檢測法

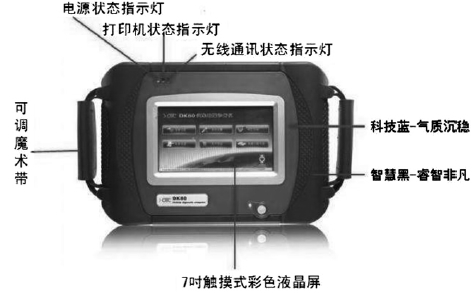

隨著科學技術的發展，在汽車故障診斷檢修領域也出現了很多先進的檢測儀器，如OTC診斷儀(如圖1所示)就可以對發動機的電控系統及其他相關系統進行故障檢測。對這些專用檢測儀器加以利用，尤其是檢修那些電子電控裝置較多的車輛時多加利用，則不僅能夠大幅度提升汽車電路故障診斷檢修工作的效率，而且還可以有效節省故障診斷和排除的人力和物力成本，對當前汽車電路故障診斷和檢修的發展具有積極的促進意義。

圖1OTCdk80汽車故障診斷儀
4、結語
總而言之，我們只有加強對汽車電路故障診斷技術的重視，并通過熟練地應用各種診斷裝置和儀器，才能為電路故障的檢修排除工作奠定良好的基礎。
