混凝土泵車液壓缸導向套結構分析改進說明

隨著國家2010年底前投資4萬億元拉動內需項目的展開，大批建設工程如鐵路、公路和機場等重大基礎設施建設的增多， 國內混凝土泵車行業得到了突飛猛進的發展， 與之相配套液壓缸的市場前景也越來越廣闊。混凝土泵車在工作狀態時，臂架伸出，液壓缸鎖緊，整個臂架系統是一個懸梁結構，而且要求長時間連續工作， 其惡劣的工作環境要求與其配套的液壓缸必須具有較高的安全性、可靠性，液壓缸的質量優劣直接影響到主機的工作， 而其關鍵零件之一導向套的結構形式對液壓缸的使用性能起著很重要的作用。
下面，以目前國內混凝土泵車液壓缸導向套常用的三種結構形式為例進行對比分析，并提出改進和建議。
1、導向套的三種結構形式對比分析
1.1 整體螺紋式導向套
如圖1 所示。

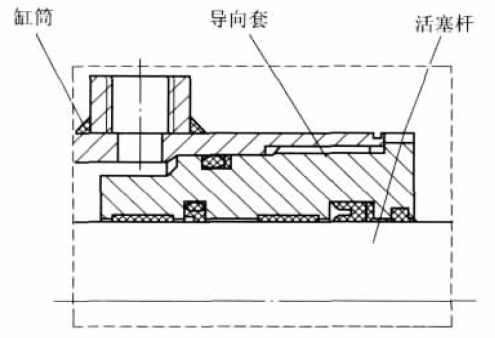

圖1 整體螺紋式導向套結構示意圖
此種導向套是液壓缸中最常用的一種結構形式，其優點為：
(1) 結構簡單緊湊、受空間尺寸影響小。由于對液壓缸速比不同要求的因素，缸徑和桿徑相差不大，此時整體螺紋式導向套便是最好的選擇， 它對空間尺寸沒有特殊要求。
(2) 加工簡便。這種導向套加工主要是車削為主，在最后需要銑出四個槽， 使用扳手擰緊時用。易于加工。
(3) 受力狀態較好，極細微的軸向及徑向的竄動，不會對主機工作產生大的影響。
(4) 成本低。用料一般是圓鋼或無縫管。其市場價格比鍛件要低很多。
雖然其應用比較廣， 但仍不可避免的存在如下缺點：
(1) 容易導致O 型圈旋合劃傷。液壓缸缸筒加工好后，由于受材料殘余內應力及焊接應力的影響，內孔圓度公差不好保證，會造成失圓。再加上缸筒端部的內螺紋加工時， 二次裝夾需要用百分表校正， 由于內孔變形，即便是完全校正了，表仍會不停的跳動，致使操作者無法準確判斷是否已經校正在允許的公差范圍，故內螺紋與內孔的同軸度也不好保證。由于這兩個原因，導向套在旋合時，其外圓極易劃傷缸筒內壁，劃傷的內壁又會劃傷O 型圈，最終導致液壓缸泄漏。
(2) 由于導向套內的密封對桿的摩擦原因，使旋合力矩較大。
1.2 分體壓蓋式導向套
如圖2 所示。

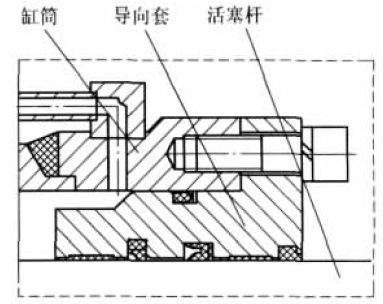

圖2 分體壓蓋式導向套結構示意圖
此種結構形式為導向套外壓一個壓蓋，其優點為：
(1) 裝配時導向套不需要旋轉，只需旋轉壓蓋，最后將導向套頂緊，裝配方便。
(2) 不會產生O 型圈的旋合劃傷。這種結構雖然避免了整體螺紋式的兩個缺點，但在工作時可能會出現如下問題：
(1) 活塞桿極易產生“翹頭”現象。導向套外圓和缸筒內孔之間存在配合間隙，再加上支撐環與導向套、支撐環與桿之間的間隙，疊加在一起，會有較大的間隙，比整體螺紋式導向套更容易竄動，所以液壓缸工作時，活塞桿可能會產生“翹頭”現象，如圖3、圖4 所示。

圖3 活塞桿傾斜示意圖

圖4 活塞桿瞬間復位示意圖
活塞桿伸出時，由于配合間隙的存在，會傾斜一個角度（見圖3），但到行程即將終了時，活塞觸及導向套，會和導向套完全貼緊， 活塞桿瞬間復位至正常（見圖4），產生翹頭現象，這會給主機的工作帶來不利的影響(2)另一個缺點是必須有足夠的空間尺寸，否則無
法留出壓蓋的空間。
1.3 整體法蘭式導向套
如圖5 所示。

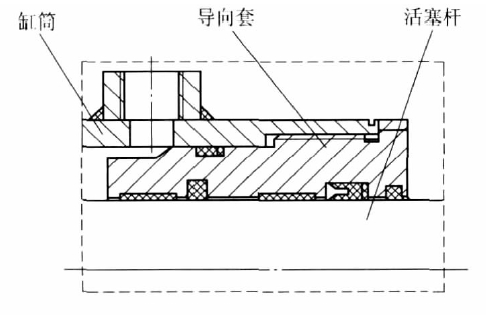

圖5 整體法蘭式導向套結構示意圖
此種結構為導向套端面鉆孔， 并在缸筒端面對應的位置攻一圈螺孔， 最后用螺釘將導向套擰緊固定在缸筒上。優點為：
(1) 裝配時導向套相對缸筒沒有旋合，不會造成O型圈的劃傷。
(2) 緊固螺釘可使用氣動扳手，這種結構裝配時，擰緊力矩準確，工作效率較高。
(3) 由于其整體式固定在缸筒上，受力均勻狀況良好。
可以說，這種結構綜合了1.1 整體螺紋式和1.2 分體壓蓋式的優點，是值得推薦的一種結構，但其成本偏高，缸筒需要用成本較高的護套焊接式；并且筒上鉆十多個螺孔，其中只要有一個發生爛牙或其他問題，就需返工修復，嚴重的甚至導致報廢。而且導向套一般采用鍛件，材料成本較高。
2、導向套結構改進的建議
2.1 整體螺紋式導向套
(1) 旋合劃傷的問題，可參考下面幾種方案改進：
1) 在缸筒與接頭油口焊接后進行整體退火處理，改善鋼材的性能后， 再加工內孔。筆者曾做過試驗，200mm 缸徑的缸體兩件，材料選27SiMn 調質鋼，上各焊接2 個直徑65mm 的接頭油口， 焊接后直接加工內孔。測量的內孔圓度，跳動公差達到0.1~0.3mm，缸筒跟本無法使用，直接報廢。后改進了工藝，在焊完接頭后增加了退火處理， 最終測量與導向套配合處的內孔圓度，公差值在0.02~0.05mm 之間，效果比較滿意。
2) 可以根據壓力值，選擇適合的配合公差帶，適當放大導向套外圓與缸筒內壁之間的配合間隙。
3) 采用臺階配合結構。
如圖6 所示。

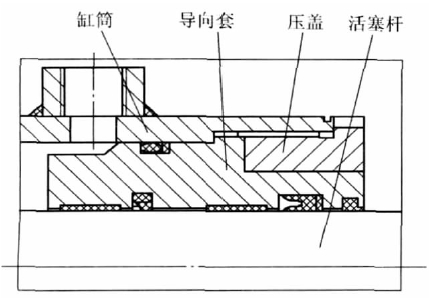

圖6 整體螺紋式導向套改進示意圖
圖6 中與導向套外圓配合的是缸筒內增加的一臺階孔。因為該孔與缸筒內螺紋是一次裝夾車成，故其同軸度可以得到很好的保證，同時也消除了失圓的缺陷。
(2) 旋合力矩較大的問題，只需在裝配前，導向套密封內涂潤滑油，可以得到較好的改善。
2.2 分體壓蓋式導向套
對于“翹頭”現象，必須得到有效的改善。在保證液壓缸的正常使用及裝配條件下， 相關的尺寸公差必須仔細考慮，選取合適的公差帶，盡量縮小配合間隙，使活塞桿的傾斜角度減小，抑制翹頭現象的產生。
3、結論
綜上所述， 在進行混凝土泵車液壓缸導向套設計時，要綜合考慮諸多因素，比如主機實際工況、液壓缸安裝尺寸、同主機連接空間、用戶特殊要求、成本等，最終在保證產品質量的前提下采用既合理又經濟的結構。
