冰蓄冷中央空調設計的問題分析

隨著現代工業的發展和人民生活水平的提高。中央空調的應用越來越廣泛，其耗電量也越來越大，一些大中城市中央用電量已占其高峰用電量的 20%以上，使 得電力系統峰谷負荷差加大，電 網負荷率下降，電網不得不實行拉閘限電，嚴重制約著工農業生產，解決該問題的有效辦法之一是應用蓄冷技術，將 空調用電從白天高峰期轉移到夜間低谷期，均 衡城市電網負荷，達 到多峰填谷的目的。本文通過具體實例主要分析冰蓄冷中央空調系統設計中出現的若干問題。
1、工程實例
本項目位于深圳市寶安區，項 目總占地面積 3 萬m2 ， 地 上總建筑面積約 15 萬 m 2， 地 下總建筑面積約 5萬 m2 。 建成后將是集商業 MALL、博 物館為一體的項目?？照{(diào)面積為 16 萬 m2 ， 空 調使用時間為 9:00~23:00，夏季逐時計算冷負荷綜合最大值 MALL 為4964 RT，博 物館為 177 RT，并 夜間連續運行，M ALL設計日總冷量為 58361 RT·h，本項目商業 MALL、博物館設置一個集中的冰蓄冷制冷站。
1.1 基載負荷設計分析
由于此工程中，冰 蓄冷空調系統需部分夜間運行，而且所需的冷負荷比較大。因此，傳統的冰蓄冷系統利用夜間用電低峰時蓄冷補償白天高峰耗電量的優勢不能徹底發揮，需要對夜間冷負荷做出設計預留。在這里，把此工程的夜間冷負荷稱為基載負荷。計算以夜間所需的冷負荷為依據選擇相應的基載主機。然后從總負荷中扣除基載主機所承擔的負荷，再 配制冷主機與蓄冰槽。
1.2 設備選型計算
制冷主機容量 q c ：

式中：Q 為設計日空調總冷量，k Wh；C L 為有換熱設備時雙工況主機制冷工況系數，取 0.8；n 1 為白天雙工況主機制冷運行小時數，取 13 h；C f 為制冷機制冰工況系數，本 項目采用的水冷冷水機組都取 0.65；n 2 為制冷機制冰工況下的日運行小時數，取 8 h。
計算可得：q c==205256/(0.8 伊1 3 +0.65 伊8 ) =13157kW=3741 RT
根據以上結果選取兩臺基載工況螺桿式冷水機組（ 200 RT），三 臺雙工況離心式冷水機組（ 制冷工況1200 RT、制 冰工況 800 RT）。
1.3 蓄冰裝置容量計算蓄冰裝置容量 QS：

計算可得：Q S=8伊0 .65伊3 800=19760 RT· h根據上述分析，建 立典型設計日冰蓄冷系統負荷分布圖，如圖1所示：

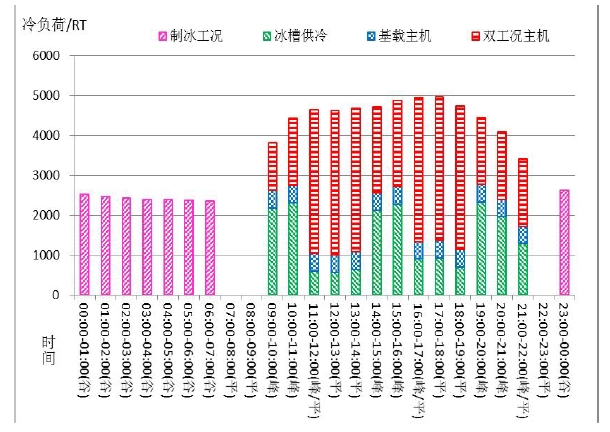

圖 1 典型設計日冰蓄冷系統負荷
詳細的負荷平衡策略如下：
1）夜 間 23:00～次日 7:00，電 力谷段，共 8 h 低谷電，該時段由 3 臺1200 RT 雙工況主機滿載進行冰蓄冷，總 蓄冷量 19560 RT· h。
2）9 :00～12:00，電價峰段，此時段空調負荷為3800~4700 RT，負 荷較大，該 時段運行策略為優先保證蓄冰裝置較大融冰速率供冷，基載主機滿載運行，雙工況主機臺數適時投入。
3）1 2:00～14:00，電力平段，此時空調負荷約為4600 RT 左右，該時段供冷策略為優先滿載運行基載主機和雙工況主機，不 足部分由蓄冰槽補充。
4）1 4:00～17:00，電 價峰段，此 時空調負荷已經達到設計峰值，因 此該時段運行策略為優先保證蓄冰裝置最大融冰速率供冷，基 載主機滿載運行，雙 工況主機臺數適時投入。
5）1 7:00～19:00，電 力平段，此 時空調負荷約 4900RT 左右，負 荷較高，供 冷策略優先滿載運行基載主機和雙工況主機，不 足部分由蓄冰槽補充。
6）1 9:00～22:00，電價峰段，此時段空調負荷為3400~4500 RT，負 荷較大，該 時段運行策略為優先保證蓄冰裝置較大融冰速率供冷，基 載主機滿載運行，雙工況主機臺數適時投入。
綜上所述，蓄冰設備：選用7臺3X（ 3X318）R T·h內融冰式蓄冰罐，總 畜冰量為 20234 RT·h。集中冷源系統制冷機房擬設置于地下二層，機房制冷主機區域凈高要求 5.0m，蓄 冰區域凈高要求5m；配 套冷卻塔擬設置于屋頂，冷 卻水系統設計供回水溫度為：常規工況下 32/37益，蓄 冰工況下30/33益。
2、蓄冰裝置和冷水機組串聯位置的選擇
2.1 蓄冰裝置在冷水機組下游計算首先考慮把蓄冰裝置置于冷水機組的下游，如圖2，這 種系統結構允許冷水機組最先獲得由換熱盤管出來的最熱的載冷劑。同時出冷水機組的載冷劑的溫度也較高。

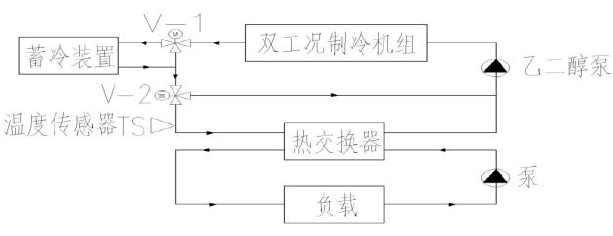

圖2蓄冰裝置位于冷水機組下游
由圖 2可知，冷 水機組把載冷劑從 14.4 益冷卻到7 益，機 組的 COP 值可以達到 5.22。下游的蓄冰罐再把載冷劑從7 益冷卻到 3.5 益。在這個溫度下，蓄 冰裝置能夠提供所蓄冷的制冷量為 18772 RT· h。而為了滿足建筑空調日總冷量 58361 RT·h 的需要，還 有 39589RT· h的空調負荷需求由冷水機組制冷來滿足。假定冷水機組運行在建筑空調負荷周期 13 小時內，冷 水機組制冷量始終保持恒定的運行，那 么每小時的制冷負荷就是 10710 kW，能 效比 COP為 5.22。經計算冷水機組白天運行平均消耗電功率是 2051 kW。
2.2 蓄冰裝置在冷水機組上游計算
若蓄冰裝置被置于冷水機組的上游，如圖3，這 種結構允許蓄冰裝置最先獲得換熱盤管出來的最熱的載冷劑。同時，離開蓄冰裝置的載冷劑溫度也是較高的。這種情況導致系統蓄冷量的增加。

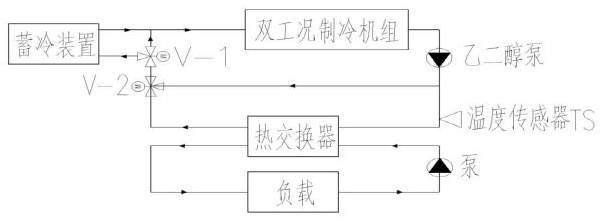

圖 3 蓄冰裝置位于冷水機組上游
如圖 3 可知，假 設流量不變，進 入蓄冰裝置的載冷劑的溫度從 12 益，出 來冷卻到 7.9 益。（數據由廠家提供），在 這個較高溫度下，蓄 冰裝置能夠提供 21990RT·h 的制冷量。與蓄冰裝置被置于冷水機組的下游相比，蓄 冰裝置提供的制冷量提高了將近 17%。峰值的制冷需求被降低了，剩 下的36370 RT· h的制冷量需求用冷水機組來滿足。
同樣假冷水機組運行在建筑空調負荷周期13h內，冷水機組制冷量始終保持恒定的運行條件下，冷水機組必須滿足的每小時的制冷負荷是 9839.7 kW。
當冷水機組被置于下游,它必須將載冷劑的溫度從7.9 益冷卻到 3.5 益，這 種較冷的載冷劑使制冷主機組的制冷效率COP降低到4.4。因 此采用這種結構系統，經計算冷水機組白天運行平均消耗電功率是2342 kW。與蓄冰裝置被置于下游相比，功 率消耗上升了 9%。
從以上對比分析可以看出，將 冷水機組放置于蓄冰裝置上游與下游相比，整 個系統的峰值耗電量節省了 185 kW。處 在上游的制冷機在較高的蒸發溫度下工作，制 冷機的制冷效率高，同 時電力消耗被降低了。但由于蓄冰裝置位于下游使得整個系統取冷速效率下降，取 相同的冷量，則 需建造要更大的蓄冰裝置，蓄 冷設備和建筑成本升高了，蓄 冷空間也增大了。
當設計較大型的冰蓄冷系統時，系 統中包含較大數量的蓄冰裝置。把蓄冰裝置置于冷水機組的上游對整個冰蓄冷系統中蓄冰裝置的數量的減少就會產生顯著的影響，安 裝成本會大幅度的降低。
3、蓄冰裝置的選擇
蓄冰裝置包括蓄冰本體及槽體。蓄冰本體用在民用建筑領域的主要有冰球及盤管。蓄冰本體以前用冰球系統的很多，但 目前使用冰球的較少，基 本上都是選用冰盤管系統，因 為盤管蓄冰和融冰更穩定，而 冰球系統容易出現過度制冰或無法融冰或冰球破裂污染水體的情況。盤管又分金屬盤管與塑料盤管，金屬盤管一般有不銹鋼盤管和外表鍍鋅碳鋼盤管。這可以根據項目的實際情況，主 要是由造價和蓄冰裝置所在的環境來定。目前市場上能見到的知名品牌中這幾種盤管均可滿足目前的冰蓄冷中央空調的各項要求。
對于蓄冰槽體，很 多項目在選擇時首選是碳鋼槽體，因 制作成本低，易 加工。但 所帶來的問題是易生銹。如果做冰蓄冷空調，蓄 冰槽體建議選用不銹鋼材質或不易生銹的材質制作，對 于整個項目的投資不會增加很多，但 帶來的運行維護管理卻是極大的利好，對 提升整個項目的品質也是大有裨益的。
不論用什么槽體，槽體保溫一定要制作好。有的項目采用橡塑保溫材料，這 種保溫材料如果按廠家或相關規定來制作是滿足要求的，但 有些施工單位管理不嚴，經 常發生局部遺漏，導 致槽體外壁結露。建議保溫材料選用聚氨酯現場噴涂發泡保溫。保溫厚度至少達到 100 mm，頂 部因幾乎不與冰水接觸，保 溫厚度可以減半。在保溫層外再敷上一層金屬板作保護。
廠家提供的一體化蓄冰裝置包括槽體及盤管，還有一些相關配件。因運輸、安 裝等問題，建 議選擇槽體不宜過大。如果選擇離心機做雙工況主機，建議把槽體總量加大 20%，因 在制冰后期，隨 著負荷的減少，雙工況主機的所需輸出的冷量也在逐漸減少，當 少到一定程度時，離 心式雙工況主機就有可能出現喘振現象?而加大蓄冰槽體的目的，就 是讓主機認為在蓄冰即將結束時，還 需輸出大量的冷量，從 而可以防止或減少制冰后期離心式雙工況主機喘振現象的發生。
4、冷卻塔的選擇
蓄冰工況時的冷卻塔與常規電制冷空調時的工況是不一樣的，在 選型時應根據兩種工況進行校核，既要滿足常規電制冷時的工況要求，也 要滿足蓄冰工況時的工況要求。因環境的濕球溫度 28 益是基本不變的，冷卻塔在蓄冰工況時冷卻水進水溫度為 33. 3 益、出水溫度為 30益，而 常規電制冷時冷卻水進水溫度為37 益、出 水溫度為32 益。在 蓄冰工況時，冷 卻塔的出水溫度更逼近濕球溫度，盡 管進出水溫差變小了，但 在選型時發現，蓄 冰工況時要求的冷卻塔出力比常規工況需求更高。
5、結束語
冰蓄冷技術在近年來得到了大力的推廣和應用，已經建成及投入使用的工程實例也越來越多，實 際運行中實現了削峰填谷，為 業主帶來了良好的收益及口碑，在 此，筆 者就自己對冰蓄冷設計、安 裝中出現的問題做了小結，期 望能拋磚引玉，與 廣大同仁一起把冰蓄冷技術做得更好更完美。
