汽車整車CAN總線示教板設計分析
汽車儀表是人車交流的重要媒介,其發展主要在信息內容及其采集、顯示等方面。以信息內容來說,從原來的基本行駛功能要求(如機油壓力) 到現在各總成及整車運行情況的各種信息(如故障警示)等。其次,從信息采集與傳輸方式來說,從原來由采集元件直接獲取物理量,到現在利用傳感器將各種信息先轉化為電信號、再利用CAN 總線進行共享。再次,從信息顯示方式來說,經歷了從機械式、電子式、數字式到智能化的進步。
為順應我國汽車電子產業的快速發展, 將汽車電控新技術、相關電子產品運用于職業院校學生的技能訓練及知識學習的教學中來。本文設計了一種典型的汽車CAN 總線儀表實訓臺,該設備采用基于CAN 總線技術的步進電機驅動及液晶顯示的儀表系統,具有顯示、提示、警示等功能。下面重點介紹其硬件、軟件設計方案。
1、CAN總線汽車儀表實訓臺設計方案
為達成設計意圖,依據汽車儀表、總線控制等前沿技術,進行了“CAN 總線汽車儀表實訓臺”的設計,下面從硬件、軟件兩方面論述。
1.1 實訓臺硬件設計
依功能需求, 對實訓臺主要元件進行功能分析及選用,詳見表1。
實訓臺的主處理器、儀表、PCB 板原型,見圖1 和圖2。

圖1 CAN 總線主處理器與儀表原型

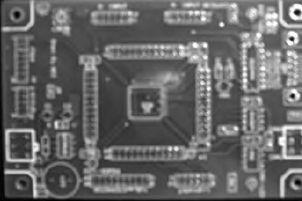

圖2 核心板PCB 圖

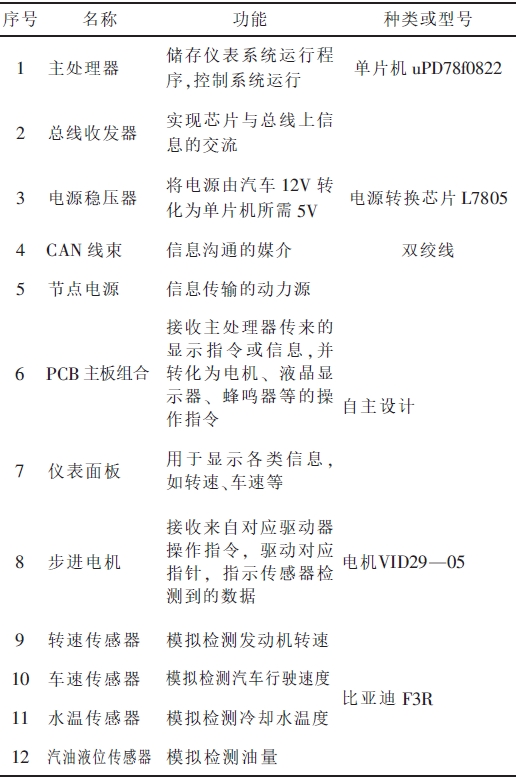

表1 CAN 總線汽車儀表實訓臺主要元件一覽表
1.1.1 主處理器選用
選用NEC 生產的用于測控范疇的閃存型微控制器uPD78F0822單片機,可設定運行指令時間、4.0~5.5 V 的寬工作電壓、自帶有與CAN 總線連接的DCAN 模塊,這樣,只須加1 個CAN 收發器即與CAN 總線連接,如圖3 所示。

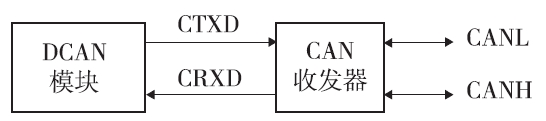

圖3 DCAN 連接到CAN 總線示意圖
1.1.2 PCB 電磁干擾處理
設計PCB 時,我們運用以下原則:
1)合理總體布局與配置零配件。根據各類信號頻率、電流特性、開關數量及特點等對PCB 板空間進行合理布局,規劃好區域功能,如輸入輸出電路和元件盡可能離遠;高功率區應單獨設置,并為完整板塊;先定核心件再配其他零配件等。
2)電源合理選用及去耦等。電源是電路動力源,也是電磁騷擾源。因此,夠用前提下,盡量選用低電流、低功率、低頻低噪電源;盡量選用加寬電源線,并讓其與數據線、地線方向一致,可增強抗噪性能。可選10~100 μF 的電容作為電源去耦電容等。
3)接地處理。盡量減小電路回路的阻抗;采用多點接地、線寬3 mm 以上;接地面與電源面為相挨兩層, 相當一大而均布的去耦電容和一高頻響應且面、線均布的低串聯電感等。
4)去耦電容的配置。即合理選配集成電路電源及接地之間的電容。依電磁信號耦合機制,選用10~100 μF 的電解電容器,減少干擾、提升抗干擾能力。
5)其他通用原則,如為減弱高頻信號的發射和耦合,折線角度盡可能采用45°;數據、地址、控制三種總線盡量短且長度盡量接近等。
1.1.3 汽車儀表設計
依汽車儀表發展, 結合職業院校教學實際及自身科研能力, 本設計的汽車儀表主要由數據顯示(大小里程)、數據指示(車速、轉速)、超限警示(油量過低、水溫過高等)和數據存儲4 種裝置組成,如圖4 所示。

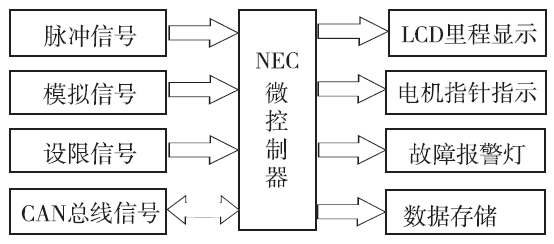

圖4 儀表系統結構框圖
1.1.4 步進電機的選用與驅動
本設計選用VID29—05步進電機,引腳如圖5 所示, 直接利用主處理器μPD78F0822 自有的電機驅動模塊進行控制,采用細分電機驅動技術,用變化平緩的準正弦波脈沖電機驅動信號, 加上高達180/1 減速比的內置式齒輪機構, 可達最小步距角1/12°、最大角速度600 °/s,同時,電機運行更加安靜、平穩。

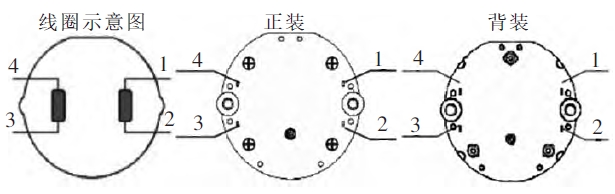

圖5 步進電機引腳圖
1.1.5 信號采集與調理電路設計
本設計采用比亞迪F3R 的轉速、車速、水溫、油位傳感器等采集信息;并經信號調理,將其轉化為較為理想的信號,供單片機處理,具體電路如圖6和圖7所示。

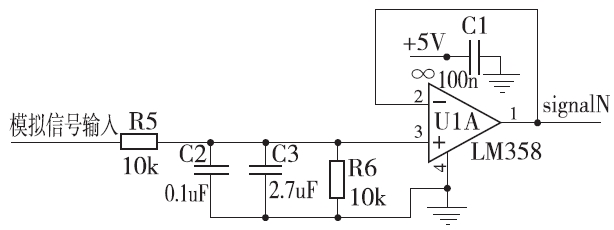

圖6 模擬信號調理電路

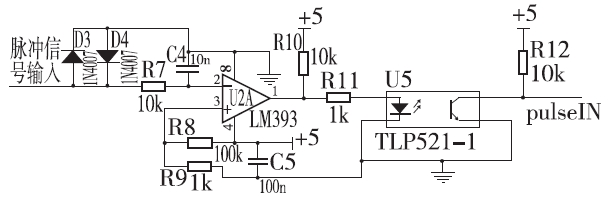

圖7 周期信號調理電路
1.1.6 復位電路設計
本設計采用手動和看門狗復位。其中看門狗電路核心是一記數器,若CPU一直工作,則不起作用;若CPU停止工作,則數值不能寫入,當計數到目標值時即復位系統。
1.2 實訓臺軟件設計
本設計是基于SAE J1939應用層協議為基礎,利用C語言,采用模塊化結構來進行。
1.2.1 主程序設計
工作時,先進入主處理器初始化模塊,合理分配空間資源等,接著進入主循環運作。主處理器先通過信息交流模塊獲取各傳感器或其他元件傳來的信息,并分析判定,之后,調用相應模塊、進行操作并展示相關信息。如收到車速信息時,一是通過指針驅動模塊顯示車速, 二再通過液晶顯示模塊更新和顯示里程數據, 三是通過警示燈與蜂鳴器控制模塊,判定數據。若超標,則亮燈并鳴叫,否則不予理會。主程序流程如圖8 所示。

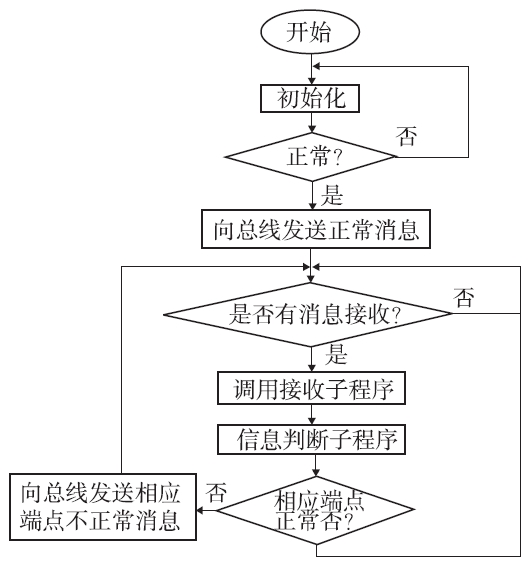

圖8 主程序流程圖
1.2.2 軟件程序模塊化處理
本系統用一主程序統籌,當需相關操作時,執行相應的子程序,操作完畢后,再回主程序繼續運作。經分析、模塊化處理,我們將本系統的子程序分為初始化、CAN 信息交流、儀表指針驅動模塊、警示燈與蜂鳴器控制、液晶顯示等模塊。這樣思路清晰,運作高效,也易于查漏補缺。
2、實訓臺的調試與市場期值
2.1 實訓臺初步調試
調試期間采用臥式, 便于零部件的擺放和調整,及先做好整體設計和完善工作。待測試完成,再制成立式,以便教學的演示和觀看。
2.2 實訓臺市場期值
2.2.1 擴展儀表其他信息的探討
本實訓臺儀表主要有轉速、車速、水溫、汽油量4 種信息。如若能再拓展儀表顯示的內容,且具備故障診斷等功能,則其實用性更高。
2.2.2 各類車型個性化儀表實訓臺設計的探討
目前流行的有歐、美、日三種車系,其儀表系統也不盡相同, 如轉速的信息采集, 以霍爾式為主,也有電磁式和光電式。本實訓臺以日系車技術為主導,若能將其他車系“同臺展示”,則學生更能掌握CAN 總線儀表的結構原理及其運行。
2.2.3 CAN 總線車用儀表實訓臺市場展望
CAN 總線技術已廣泛應用于汽車電控各方面,并日臻成熟,而儀表系統因不涉及安全、汽車動力等核心控制,信息收發及分析也相對簡明,是學習總線技術的入門, 且儀表對非專業人員也熟悉,容易理解。在當今中國汽車民族工業和職業教育雙翼齊飛的背景下, 本儀表實訓臺必有一定的市場前景。
