A2/O-MBR工藝在市政工程中的應用分析

膜生物反應器（ＭＢＲ）作為一種將膜分離技術和生物處理技術結合而成的新型污水處理工藝，具有占地省，耐沖擊性強，出水水質優等特點，近年來已在我國市政污水處理領域逐步推廣應用。通過介紹Ａ２／Ｏ－ＭＢＲ組合工藝在市政污水處理廠的應用實例，分析其處理效果、工程投入、運行成本及效益等方面內容，探索ＭＢＲ工藝運行關鍵參數和控制要點，為具體工程的運行提供經驗參考。
１、材料與方法
１．１工程概況
本文以無錫地區的一家污水處理廠的實例工程為研究對象。該廠擴建工程采用Ａ２／Ｏ－ＭＢＲ工藝，設計處理能力為３０　０００ｍ３／ｄ。污水廠主要處理附近區域的市政污水及部分工業廢水，設計進水水質與研究期（２０１２年７月～２０１２年１２月）實際水質見表１。
污水進入廠區后通過格柵、沉砂池等預處理后重力流入Ａ２／Ｏ生化池，經過生化處理后泥水混合液進入膜池，通過中空纖維膜分離實現出水。出水一部分作為中水回用，另一部分排放自然水體，工藝流程如圖１所示。

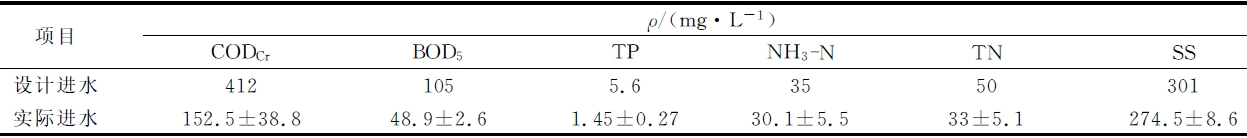

表１進水水質

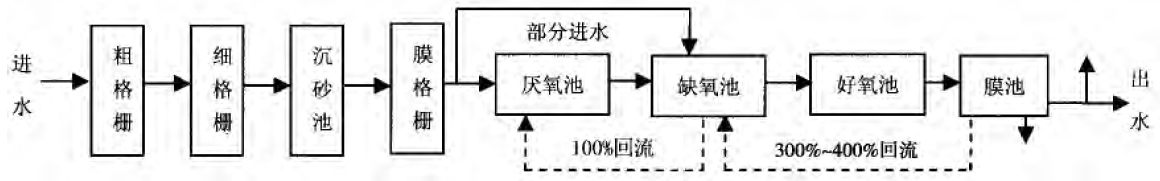

圖１　污水處理工藝流程
１．２控制參數
Ａ２／Ｏ－ＭＢＲ 工藝的生化池水力停留時間（ＨＲＴ）為１０．９ｈ，其中厭氧池１．６ｈ，缺氧池４ｈ，好氧池５．３ｈ。缺氧池至厭氧池污泥回流比為１００％，膜池回流至缺氧池回流比為３００％～４００％。研究期內，好氧池污泥濃度（ＭＬＳＳ）控制在４０００～６０００ｍｇ／Ｌ，溶解氧（ＤＯ）控制在１～４ｍｇ／Ｌ。
膜組件是Ａ２／Ｏ－ＭＢＲ工藝的核心部件，工程膜系統采用加強型中空纖維膜，膜絲的平均孔徑為０．０４μｍ，平均膜通量２２．２８Ｌ／（ｍ２·ｈ），抗拉伸強度可達４５ｋｇ。整個膜系統分為４座膜池，每座膜池含有１０組膜箱，每個膜箱由４８片超濾膜絲裝配成的元件組成。每個膜池的１０個膜箱連接在一起形成一個膜列，直接與透過液母管連接，透過液母管則通過一個透過液泵將過濾水抽出。整個系統運行通過ＰＬＣ控制，正常產水過程以間隙方式運行，產水１１ｍｉｎ，停１ｍｉｎ。
為了防止污染物質粘附在膜絲表面，延長膜組件使用年限，系統設置水反洗和化學藥劑清洗２種清洗方式，每隔１２ｍｉｎ用出水反沖洗膜絲，耗時３０ｓ，反沖洗強度３４Ｌ／（ｍ２·ｈ）；每周間隔對膜組件進行一次短時間的酸式、堿式維護清洗，耗時約４０ｍｉｎ；每３個月間隔進行一次長時間的酸式、堿式恢復性清洗，耗時約６ｈ。整個過程均在膜池內進
行，無需離線清洗。
１．３檢測項目與分析方法
本文研究Ａ２／Ｏ－ＭＢＲ工藝的水質處理效果，檢測指標有ＣＯＤＣｒ、ＢＯＤ５、總磷（ＴＰ）、氨氮（ＮＨ＋４－Ｎ）、總氮（ＴＮ）、固體懸浮物（ＳＳ）、糞大腸菌群數等，并在好氧池和膜池分別采樣測量污泥濃度（ＭＬＳＳ），分析方法按照國家標準法。
２、結果與分析
２．１處理效果分析
２．１．１水質處理效果
表２為各項檢測指標的處理情況，進水ＣＯＤＣｒ和ＢＯＤ５值較低，經過處理出水指標分別都降至２３ｍｇ／Ｌ和２ｍｇ／Ｌ以下；ＮＨ＋４－Ｎ處理效果較好，因污水經過好氧池和膜池的兩次曝氣處理，出水濃度基本都在１ｍｇ／Ｌ以下，去除率在９８％以上。在１１月出水濃度有所偏高，主要是由于冬季進水水溫低，硝化菌的活性受到影響，后通過加大曝氣強度，１２ 月降至０．４ｍｇ／Ｌ；ＴＮ 出水基本在１３～１４ｍｇ／Ｌ，難以進一步降低，主要原因是進水ＢＯＤ５／ＴＮ比低，在１．３～１．９，反硝化效果受到影響；半年間進水ＴＰ月均值低于２ｍｇ／Ｌ，出水ＴＰ基本在０．２ｍｇ／Ｌ以下，只有１１月略高，期間廠區向曝氣池投加除磷藥劑以防進水ＴＰ過高；此外，出水ＳＳ均低于檢測限，因?yàn)槟た讖皆冢埃埃础埃保?mu;ｍ，顆粒物基本被截留；每周測定的出水糞大腸菌群數也未檢出。

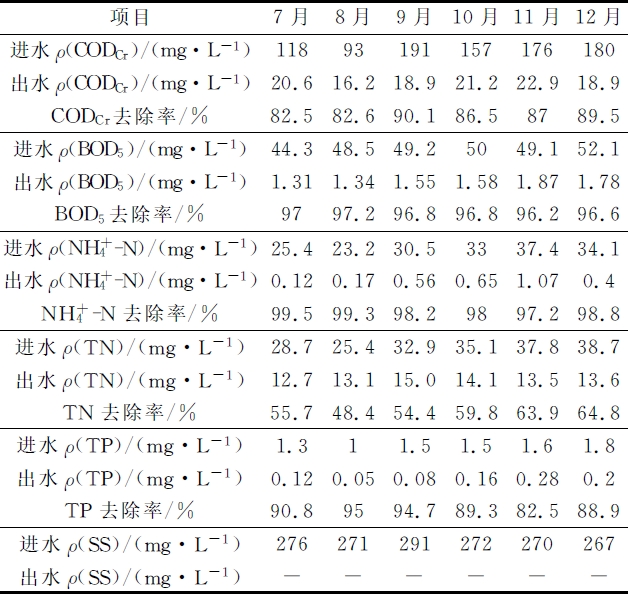

表２進出水水質
說明：ＳＳ出水低于檢測限。
由上述分析可知，出水水質不僅能穩定達到《城鎮污水處理廠污染物排放標準》（ＧＢ１８９１８－２００２）一級Ａ 標準，還基本達到了《城市污水再生利用城市雜用水水質》（ＧＢ／Ｔ１８９２０－２００２）的要求，部分指標優于規范標準。
２．１．２剩余污泥處置
由于ＭＢＲ工藝沒有沉淀池，膜池內的混合液作為剩余污泥直接進入脫水流程。ＭＬＳＳ過低會給脫水帶來困難，實際運行中膜池ＭＬＳＳ控制在８０００ｍｇ／Ｌ左右。剩余污泥由膜池污泥泵抽出經調節再采用帶式壓濾機進行壓濾處理，脫水后外運堆肥。出廠污泥含水率均在８０％左右，半年時間產生污泥約８６００ｍ３。
２．２費用分析
２．２．１建設費用
該項工程建設投資約９３００萬元，其中膜組件費用近３０００萬元。折合單位投資３１００元／ｍ３，高于傳統工藝投資１０００～１５００元／ｍ３。因?yàn)槟すに嚤葌鹘y(tǒng)工藝新增膜組件、膜格柵等裝置，常規的鼓風機、污泥回流泵等設備數量也多于傳統工藝，設備安裝調試較復雜。
２．２．２運行維護費用
該工程污水處理的運行維護費用約０．９８元／ｍ３，各項費用統計見表３。由表３可知ＭＢＲ工藝主要費支出用為電耗，占５７％。因膜擦洗需要額外能耗，強化脫氮除磷的多段回流系統也增加了動力消耗。

表３運行費用統計
２．２．３藥劑費用
藥劑消耗主要為系統碳源投加和膜組件的化學藥劑清洗２部分。由進水?dāng)?shù)據可知實際進水ＣＯＤＣｒ和ＢＯＤ５濃度偏低，碳源不足，為保證脫氮效果，需要外加碳源。在當日出水ＴＮ濃度偏高時，廠方會安排人員向系統的缺氧單元投加濃度為９８．５％的冰醋酸以確保出水達標。研究期內累計投加８８２５０ｋｇ，折合噸水藥耗０．０４９元。
化學藥劑清洗指通過檸檬酸酸洗和次氯酸鈉堿清洗分別清除膜絲表面的有機、無機污染物以增加膜絲透水性能，延長組件使用壽命。根據膜供應商提供的清洗方案，每一周間隔進行一次維護性酸洗、堿洗以保持膜的透水性能，酸洗使用濃度為２０００ｍｇ／Ｌ的檸檬酸，堿洗采用濃度為２００ｍｇ／Ｌ的次氯酸鈉；每３個月間隔進行一次高濃度的恢復性酸洗、堿洗以恢復膜的透水性能，檸檬酸濃度為２０００ｍｇ／Ｌ，次氯酸鈉濃度為１０００ｍｇ／Ｌ。研究期內累計使用次氯酸鈉３６００Ｌ，檸檬酸１９８０ｋｇ，折合噸水藥耗０．０１４元。在研究期半年內膜系統清洗效果良好，組件過膜壓差（ＴＭＰ）值維持在３０ｋＰａ左右的正常水平。在冬季水溫偏低，泥水混合液的粘滯性大，膜絲易污堵，廠方則會相應延長清洗時間至８ｈ，確保冬季膜組件的清洗效果。
２．３效益分析
２．３．１水處理收費
該項工程設計期２５ａ，項目投資回收期１５ａ，平均污水處理費應達２元／ｍ３才能實現預期回報。區政府為推廣回用水示范工程，在財政上給予一定支持，污水處理費定為２．３８元／ｍ３，來保證污水廠長期正常運轉。
２．３．２回用效益
投產運行后，廠區的生產用水和大部分辦公用水均使用ＭＢＲ出水，自來水用量較投產前節省近４０％，２０１２年下半年節約水費２．５萬元。２０１２年污水廠與附近的一家企業正式簽供水合同，每日供水２０００ｍ３作為生產冷卻用水，協議水價０．２元／ｍ３，研究期半年內回收水費７．３萬元，截止目前已累計供水１５０萬ｍ３，在一定程度上加快投資回收。廠方還與區政府簽訂協議，ＭＢＲ出水用于附近園區道路沖洗和綠化澆灌，已起到良好的示范作用。
２．３．３運行節能
本工程電耗費用０．５６元／ｍ３，較常規城市污水二級處理工藝而言，費用較高，如能合理控制曝氣量可以一定程度降低成本。該工藝膜池曝氣系統設計有雙臺風機曝氣和單臺風機曝氣兩種模式。采用前者，膜池內ＤＯ值經常高于８ｍｇ／Ｌ，回流液至缺氧池會破壞缺氧環境，影響ＴＮ去除。采用后者可以節約能耗，但膜擦洗強度不夠易使膜絲堵塞。經過長時間調試，可根據季節不同來調整曝氣模式。夏季用一臺風機曝氣就能滿足膜擦洗強度要求。冬季水溫低、污泥粘度大，膜絲易污堵，需要兩臺風機，同時需要降低膜池至缺氧池回流比來保證脫氮效果，還應減小好氧池的曝氣強度。廠方采用這種交替的曝氣模式節約電耗。
３、結論與建議
１）采用Ａ２／Ｏ－ＭＢＲ工藝處理污水，可使出水穩定達到ＧＢ／Ｔ１８９２０－２００２的要求。出水可用于冷卻、沖洗、澆灌等方面，在緩解水資源短缺方面具有示范作用。
２）ＭＢＲ工藝基建和運行成本高于傳統工藝，出水回用能產生效益，優化運行管理可以降低能耗，是萬噸以上規模的ＭＢＲ市政工程加快投資回收的關鍵。
３）膜系統的管理維護對于ＭＢＲ工藝的運行至關重要。在實際生產運行中，ＭＢＲ 系統全由ＰＬＣ自動控制，設備儀表多出現故障概率大，其中有的故障自控系統中無法顯示難以預警，需要定期設備巡檢并制定應急預案。同時，諸如出水濁度、ＴＭＰ值等關鍵數據則需要實時監控，當出現異常要及時排查盡早解決，避免膜組件出現不可恢復的污堵。此外，水質、設備、人員等因素時有變化，在運行管理過程中不宜完全按照設計參數或供應商建議的方案實施，可在其基礎上結合實際，探索適合本污水廠發展的方案。
４）規模化ＭＢＲ工藝在國內推廣應用的時間不長，各污水廠的外部條件、工藝參數各有不同，可借鑒生產經驗少。運行參數、水質數據、能耗藥耗的分析，與傳統污水處理工藝的比較研究，同類工藝污水廠之間的經驗交流學習，對于工程控本節能有著重要意義。
