中央空調實驗臺控制系統中的PLC改造
1.中央空調實驗臺的系統組成。從圖1 可以看出,中央空調實驗臺實質上是微縮版的曖通空調系統,具有制冷劑循環系統、冷卻水系統、冷凍水系統,還有包括鍋爐(用電熱水器模擬)在內的熱水系統。夏季時,由壓縮機、冷凝器、膨脹閥、儲液器、蒸發器組成的制冷循環系統運行,在蒸發器中把水冷凍并輸送到冷熱盤管,空氣被盤管冷卻后由送風機送進室內;冬季時,鍋爐把水加熱,在制熱水泵作用下,熱水被輸送到冷熱盤管,送風機把加熱后的空氣送進室內。

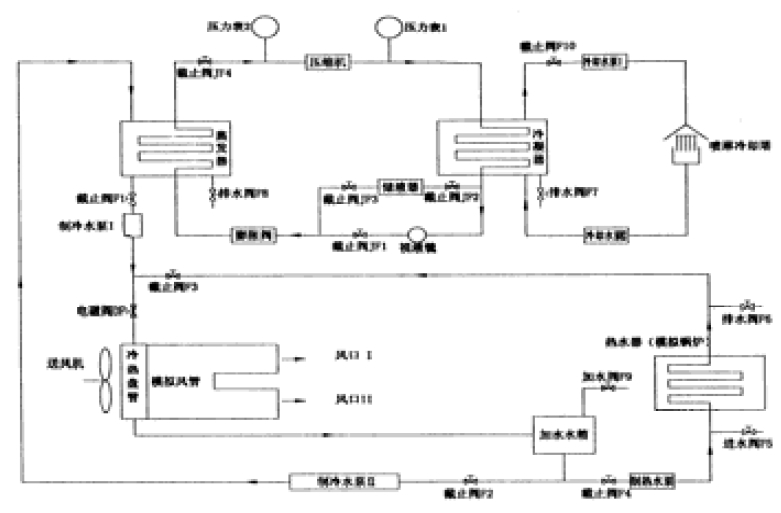

圖1 中央空調實驗臺的系統圖
2.中央空調實驗臺原有的控制系統。
(1)系統電路。如圖2、圖3 所示,在原控制系統中,冷卻塔風機、冷卻水泵、制冷水泵、制熱水泵和電磁閥都是用開關K3~K7 直接控制開停。分制冷、制熱兩個回路,用接觸器KM1、KM2 分別對壓縮機和鍋爐進行控制,實現了順序、延時啟動等簡單的控制功能。
(2)存在問題。中央空調實驗臺原有的控制系統存在以下問題:
1)制冷、制熱水泵和電磁閥的啟動順序不合理:先啟動制冷水泵或制熱水泵再開啟電磁水閥,顯然不合理;
2)冷、熱水循環存在互相干擾隱患:如果忘記關閉截止閥F3 和截止閥F4,并同時開啟制冷、制熱水泵,則將產生冷、熱水循環的互相干擾;
3)接線復雜,檢修困難:采用直接開關和繼電器的控制方式,如果要實現稍為復雜的控制過程,則會導致接線十分繁瑣,這不利于故障檢修;
4)全手工控制,缺乏保護措施。

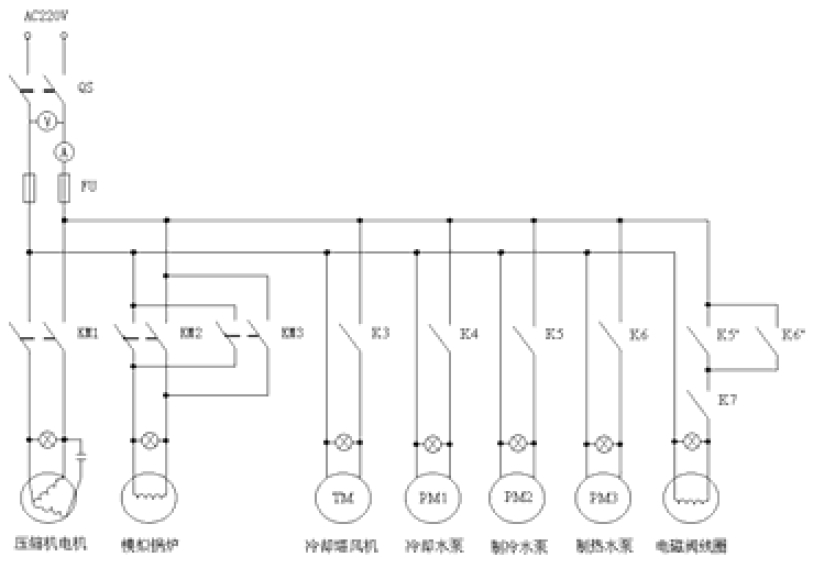

圖2 原主電路

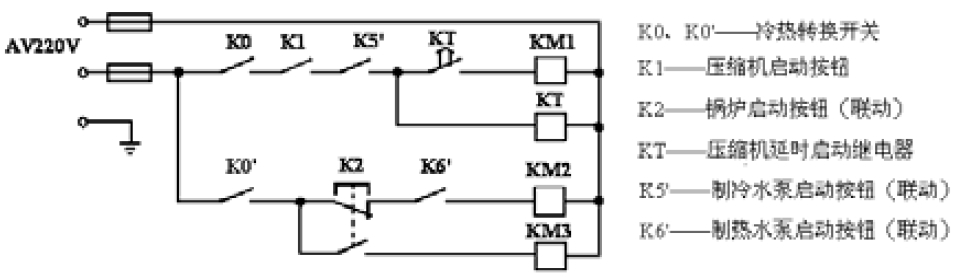

圖3 原控制電路
(三)中央空調實驗臺控制系統的改造
1.改造方案。(1)加裝電磁閥并調整水泵和電磁閥的啟動順序:在冷卻水系統中加裝一個電磁閥(標識為“電磁閥Ⅰ”),與原來的電磁閥(標識為“電磁閥Ⅱ”)分別控制冷卻水循環和冷/熱水循環,并把原來的啟動順序調整為:先開啟電磁閥,再啟動冷/熱水泵。(2)對冷、熱水泵進行互鎖,使冷、熱水循環互不干擾。(3)用PLC 系統取代繼電器—接觸器系統。(4)增加制冷/制熱的自動啟停、延時、自鎖、聯鎖、互鎖等功能。(5)增加壓縮機高、低壓保護和鍋爐的超熱保護功能。
2.改造過程。
(1)控制要求。實驗臺的啟動/停止均設有自動、手動兩種方式。自動方式用于聯鎖集中控制,手動方式用于實驗、調試或檢修。各臺設備按工藝要求進行啟動,制冷循環啟動的順序為:冷卻塔、冷卻水泵、冷凍水泵、制冷壓縮機,制熱循環啟動的順序為:制熱水泵、鍋爐。每臺設備啟動后經15 秒左右延時,再啟動下一臺設備,主要考慮的因素:一是水泵穩定運行有個過程,二是避免數臺電動機同時啟動,對電網造成沖擊。而停止的順序為啟動的逆序。系統中有必要的電氣保護和聯鎖。此外,中央空調實驗臺設有壓力保護、水流保護和超熱保護裝置。實驗臺運行過程中,當壓縮機吸氣壓力過低或壓縮機排氣壓力過高時,壓力保護繼電器動作,并停止實驗臺運行,報警燈同時亮起;當冷卻水或冷凍水不流動時,相應的水流保護繼電器動作,壓縮機或鍋爐不能啟動;當鍋爐溫度過高時,超熱保護繼電器動作,并停止整個制熱回路的運行,報警燈同時亮起。
(2)主電路的改造。如圖4 所示,改造后的主電路有5 臺電動機和一個電熱水器,分別是冷卻水塔風機、冷卻水泵電機、冷凍水泵電機、壓縮機電機和模擬鍋爐。電源由總開關QS 引入,熔斷器FU1 為整個電氣控制線路提供短路保護。接觸器KM1、KM2、KM3、KM4、KM5、KM6 分別控制冷卻水塔風機、冷卻水泵電機、冷凍水泵電機、壓縮機電機和模擬鍋爐與電源接通。熱繼電器FR1、FR2、FR3、FR4、FR5、FR6 是上述6 臺設備的過載保護。
(3)繼電器控制電路的改造(如圖5 所示)。
1)自保持電路:KM1、KM2、KM3、KM4、KM5、KM6 的常開觸點分別并聯于啟動按鈕SB1、SB2、SB3、SB4、SB5、SB6 的常開觸點。
2)延時電路:首先是自保持電路動作,帶動延時電路的KT1、KT2、KT3、KT4 動作, KT1、KT2、KT3、KT4 的常開觸點分別串聯于下一電路中。
3)聯鎖電路:KM1、KM2、KM3、KM5 的常開觸點分別串聯于下一啟動電路中;KM6、KM4、KM3、KM2 的常開觸點分別并聯于停止按鈕SB11、SB9、SB8、SB7 的常閉觸點;電磁閥Ⅰ的開關KA1 串聯于冷卻水泵接觸器KM2 的回路中,電磁閥Ⅱ的開關KA2 分別串聯于制冷水泵接觸器KM3 和制熱水泵接觸器KM5 的回路中。
4)保護電路:FU2 串聯于控制回路中,起短路保護作用;FR1、FR2、FR3、FR4、FR5、FR6 的常閉觸點分別串聯于各自支路中,對各臺設備起過載保護作用。
5)其它元件:KA3、KA4 是高/低壓保護繼電器,KA5 是鍋爐超熱保護繼電器,KA6 是自動停機按鈕,KA7 是制冷系統自動啟動按鈕,KA8 是制熱系統自動啟動按鈕。
(4)PLC 控制系統的實現。
1)PLC 設備的選型。首先確定輸入/輸出設備,輸入設備:6 個手工啟動按鈕、6 個手工停機按鈕、2 個自動啟動按鈕、1 個自動停機按鈕、2 個電磁閥開關、2 個壓力繼電器觸點、1 個超熱保護繼電器觸點,共20 個輸入點,對應20 個開關量輸入點;輸出設備:6 個交流接觸器,1 個報警燈,共7 個輸出點,對應7 個開關量輸出點。根據I/O 信號的數量、類型及控制要求,同時考慮到維護、改造和經濟等諸多因素,選用FX2n-48MR 主機,繼電器型輸出口,共有24 個開關量輸入點和24 個開關量輸出點,可滿足控制要求。
2)PLC的I/O 元件地址分配。根據前面提到的中央空調實驗臺的控制功能要求,為I/O 元件分配地址,具體情況見表1。
3)PLC的I/O 接線。PLC 控制系統的I/O 接線如圖6 所示,下面對輸入/輸出接口的連接作簡要說明。輸入接線:①輸入接線方式為匯點式輸入;②標記為L 及N 的端子,接入工頻電源,一般85V 至260V 均可使用,作為PLC 的原始工作電源;③按鈕SB 屬于無源觸點,接于輸入端及COM 端間,其間電源由機內24V 電源提供,COM 端為機內電源的負極。輸出接線:①輸出接線方式為分組式輸出;②輸出電源220VAC 接于COM 端與各輸出口之間,接觸器線圈KM1~KM6 使用相同的電源,因此接于同一COM 端;③電源側接入5A 熔斷器用于短路保護;④輸入口與輸出口的COM 端是相互隔離的。
4)PLC 梯形圖程序。梯形圖程序的編寫參考了文獻。
(5)運行調試。
1)制冷手動啟動。①按下冷卻塔啟動按鈕SB1,KM1 首先吸合,冷卻塔風機啟動;②延時15 秒,且電磁閥Ⅰ開關閉合后,按下冷卻水泵啟動按鈕SB2,KM2 吸合,冷卻水泵啟動;③再延時15秒,且電磁閥Ⅱ開關閉合后,按下冷凍水泵啟動按鈕SB3,KM3吸合,冷凍水泵啟動;④再延時15 秒,按下壓縮機啟動按鈕SB4,KM4 吸合,壓縮機啟動。
2)制熱手動啟動。①按下制熱水泵啟動按鈕SB5,KM5 吸合,制熱水泵啟動;②延時15 秒后,按下鍋爐啟動按鈕SB6,KM6 吸合,鍋爐啟動。
3)制冷手動停機。①按下壓縮機停機按鈕SB10 后,KM4 斷開,壓縮機停機;②KM4 斷開后,按下冷凍水泵停機按鈕SB9,KM3 才斷開,冷凍水泵停機;③KM3 斷開后,按下冷卻水泵停機按鈕SB8,KM2 才斷開,冷卻水泵停機;④KM2 斷開后,按下冷卻塔停機按鈕SB7,KM1 才斷開,冷卻塔風機停機。
4)制熱手動停機。①按下鍋爐停機按鈕SB12 后,KM6 斷開,鍋爐停機;②KM6 斷開后,按下制熱水泵停機按鈕SB11,KM5 才斷開,制熱水泵停機。
5)制冷自動啟動。①按下制冷自動啟動按鈕KA7,KM1 首先吸合,冷卻塔風機啟動;②延時15 秒,且電磁閥Ⅰ開關閉合后,KM2 自動吸合,冷卻水泵啟動;③再延時15 秒,且電磁閥Ⅱ開關閉合后,KM3 自動吸合,冷凍水泵啟動;④再延時15 秒,KM4 自動吸合,壓縮機啟動。
6)制熱自動啟動。①按下制熱自動啟動按鈕KA8,KM5 首先吸合,制熱水泵啟動;②延時15 秒后,KM6 自動吸合,鍋爐啟動。
7)制冷自動停機。①按下自動停機按鈕KA6,KM4 首先斷開,壓縮機停機;②延時5 秒后,KM3 自動斷開,冷凍水泵停機;③再延時5 秒,KM2自動斷開,冷卻水泵停機;④再延時5 秒,KM1 自動斷開,冷卻塔風機停機。
8)制熱自動停機。①按下自動停機按鈕KA6,KM6 首先斷開,壓縮機停機;②延時5 秒后,KM5 自動斷開,制熱水泵停機。
9)壓縮機保護停機:當壓縮機吸氣壓力過低或壓縮機排氣壓力過高時,低壓、高壓保護繼電器動作,中央空調實驗臺自動按正確順序停機,報警燈亮。
10)鍋爐保護停機:當鍋爐溫度過高時,超熱保護繼電器動作,中央空調實驗臺自動按正確順序停機,報警燈亮。

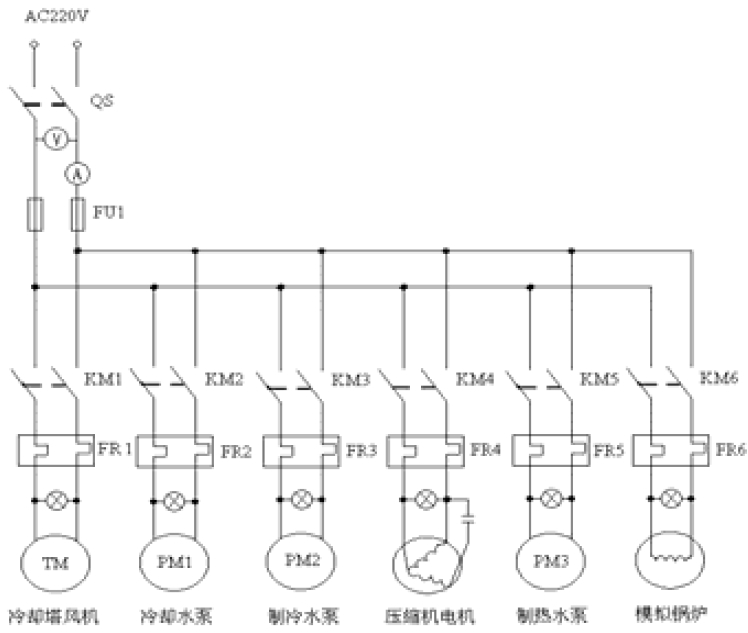

圖4 新主電路
3.改造效果。經調試,用PLC 技術改造后的中央空調實驗臺控制系統,控制功能大大增強,實現了既定的控制目標,改造效果顯著: (1)增加了自動啟/停功能,使自動化程度大為提高;(2)避免了繁雜的接線工作,且接線布局合理,易于檢修;(3)編程簡單、方便,現場可修改程序;(4)抗干擾能力強,運行可靠;(5)保護功能的增強使運行過程更加安全。

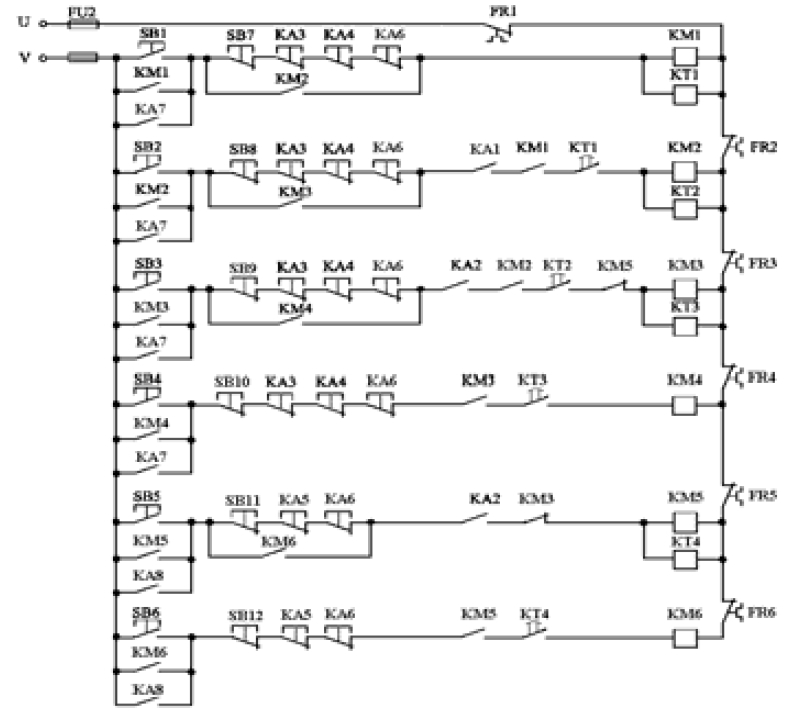

圖5 新繼電器控制電路
表1 PLC 的I/O 元件地址分配表
|
輸入信號 |
|
名稱 |
功能 |
編號 |
名稱 |
功能 |
編號 |
|
SB1 |
冷卻塔啟動按鈕 |
X0 |
KA1 |
電磁閥Ⅰ |
X14 |
|
SB2 |
冷卻水泵啟動按鈕 |
X1 |
KA2 |
電磁閥Ⅱ |
X15 |
|
SB3 |
冷凍水泵啟動按鈕 |
X2 |
KA3 |
低壓保護繼電器 |
X16 |
|
SB4 |
壓縮機啟動按鈕 |
X3 |
KA4 |
高壓保護繼電器 |
X17 |
|
SB5 |
制熱水泵啟動按鈕 |
X4 |
KA5 |
鍋爐超熱繼電器 |
X20 |
|
SB6 |
鍋爐啟動按鈕 |
X5 |
KA6 |
系統自動停機按鈕 |
X21 |
|
SB7 |
冷卻塔停機按鈕 |
X6 |
KA7 |
制冷系統自動啟動按鈕X22 |
|
|
SB8 |
冷卻水泵停機按鈕 |
X7 |
KA8 |
制熱系統自動啟動按鈕X23 |
|
|
SB9 |
冷凍水泵停機按鈕 |
X10 |
|
|
SB10 |
壓縮機停機按鈕 |
X11 |
|
|
SB11 |
制熱水泵停機按鈕 |
X12 |
|
|
SB12 |
鍋爐停機按鈕 |
X13 |
|
|
輸出信號 |
|
名稱 |
功能 |
編號 |
名稱 |
功能 |
編號 |
|
KM1 |
冷卻塔風機接觸器 |
Y0 |
KM5 |
制熱水泵電機接觸器 |
Y4 |
|
KM2 |
冷卻水泵電機接觸器 |
Y1 |
KM6 |
鍋爐接觸器 |
Y5 |
|
KM3 |
冷凍水泵電機接觸器 |
Y2 |
HL |
報警燈 |
Y6 |
|
KM4 |
壓縮機電機接觸器 |
Y3 |
|
|
|
|
輔助繼電器 |
|
名稱 |
功能 |
編號 |
名稱 |
功能 |
編號 |
|
KT1 |
冷卻水泵手動啟動延時 |
T0 |
|
壓縮機自動停機信號 |
M0 |
|
KT2 |
冷凍水泵手動啟動延時 |
T1 |
|
冷凍水泵自動停機信號 |
M1 |
|
KT3 |
壓縮機手動啟動延時 |
T2 |
|
冷卻水泵自動停機信號 |
M2 |
|
KT4 |
鍋爐手動啟動延時 |
T3 |
|
冷卻塔自動停機信號 |
M3 |
|
KT5 |
冷凍水泵自動停機延時 |
T4 |
|
鍋爐自動停機信號 |
M4 |
|
KT6 |
冷卻水泵自動停機延時 |
T5 |
|
制熱水泵自動停機信號 |
M5 |
|
KT7 |
冷卻塔自動停機延時 |
T6 |
|
冷卻塔自動啟動信號 |
M6 |
|
KT8 |
制熱水泵自動停機延時 |
T7 |
|
冷卻水泵自動啟動信號 |
M7 |
|
|
冷卻水泵自動啟動延時 |
T8 |
|
冷凍水泵自動啟動信號 |
M8 |
|
|
冷凍水泵自動啟動延時 |
T9 |
|
壓縮機自動啟動信號 |
M9 |
|
|
壓縮機自動啟動延時 |
T10 |
|
制熱水泵自動啟動信號 |
M10 |
|
|
鍋爐自動啟動延時 |
T11 |
|
鍋爐自動啟動信號 |
M11 |

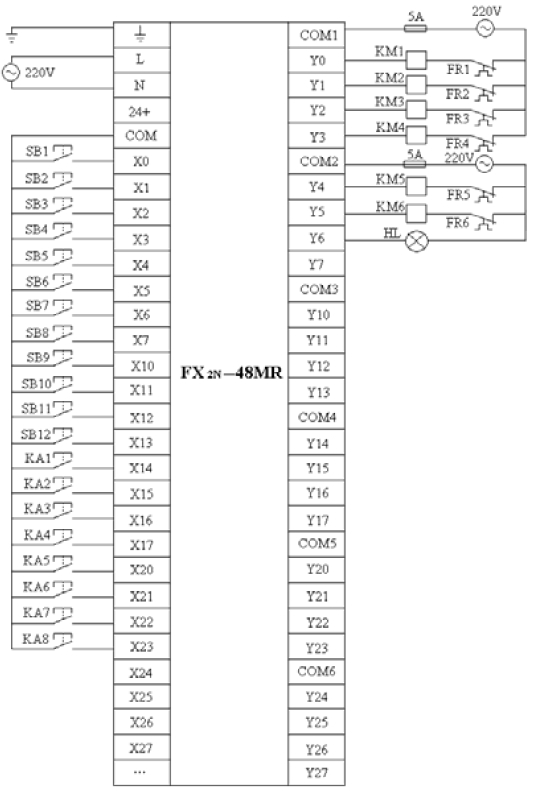

圖6 PLC 的I/O 接線圖
(四)總結
綜上所述,原來采用繼電器-接觸器控制方式的中央空調實驗臺存在自動化程度低、接線復雜、檢修困難、缺乏保護、故障率高等問題。實踐證明,用可編程的PLC 軟接線取代傳統的固定程序式繼電器-接觸器硬接線控制方式就能很好地解決以上問題。今后,筆者將在以下兩方面繼續深入研究:(1)利用電腦對中央空調實驗臺進行控制和監測;(2)利用校園網對中央空調實驗臺進行自動監控。
