CCD傳感器測徑實驗

一、實驗?zāi)康?br /> 了解CCD傳感器的原理與應用。
二、實驗儀器
CCD傳感器模塊,+15V直流穩壓電源，示波器
三、實驗原理
CCD圖像傳感器
電荷耦合器件（Charge Coupled Devices，簡稱CCD）是貝爾實驗室的W.S.Boyle和G.E.Smith于1970年發明的，由于它有光電轉換、信息存儲、延時和將電信號按順序傳送的功能，而且集成度高、功耗低，已成為圖像數字化處理必不可少的器件。
CCD圖像傳感器是按一定規律排列的MOS（金屬-氧化物-半導體）電容器組成的陣列，其構造如下圖所示。在P型或N型硅襯底上生長一層很薄（約1200埃）的二氧化硅，再在二氧化硅薄層上依次沉積金屬或摻雜多晶硅電極，形成規則的MOS電容陣列。再加上兩端的輸入及輸出二極管就構成了CCD芯片。

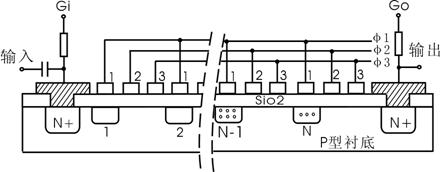

圖1.1 CCD芯片的構造
CCD芯片驅動時序
若襯底是P型，在柵極加正電壓，襯底接地，則在SiO₂和襯底之間形成一個對電子來說的勢阱，這個勢阱具有儲存電荷的功能。上圖中每個光敏元（像素）對應的有三個轉移柵電極，光照射到光敏元上，會產生電子-空穴對，入射光強則產生電荷多，弱則產生電荷少，電子被吸入勢阱中。無光照的光敏元則無光生電荷。在沒有轉移時鐘前，把光的強弱變成與其成正比例的電荷數量。

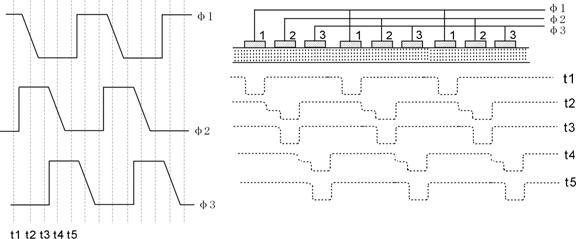

通過轉移時鐘φ1、φ2、φ3實現電荷的轉移和輸出，φ1、φ2、φ3的時序如圖1.2所示，其工作原理是：t1時刻，φ1是高電平，于是在電極1下形成勢阱，并將電子吸引在SiO₂和襯底交界處，如第N-1個光敏元產生的電子，而φ2、φ3是低電平，形象的可稱為壘起勢壁；t2時刻，φ1高電平有所下降，φ2變成高電平，φ3仍是低電平，這樣電極2下的勢阱最深，且和電極1下面勢阱交迭，因此存儲在電極一下面勢阱中的電荷逐漸擴散漂移到電極2下面的勢阱區，電極3上的電平無變化，所以仍是高筑勢壘，勢阱里的電荷不能往電極3下面漂移擴散；t3時刻，φ1變成低電平，φ2變?yōu)楦唠娖剑?phi;3仍是低電平，電荷被完全轉移到電極2下面的勢阱中來；這樣便完成了電荷從電極1到電極2的轉移。如此繼續下去，在最靠近輸出端的第N個光敏元所產生的電荷被第一個輸出，第N-1個光敏元的電荷被轉移到第N個光敏元的勢阱區，就這樣依次不斷地向外輸出，根據輸出信號的先后順序可辨別電荷是從哪個光敏元產生的，根據輸出信號的大小可一判斷該光敏元受光強弱。其電荷轉移的過程如圖1.3所示。

圖1.2                                        圖1.3

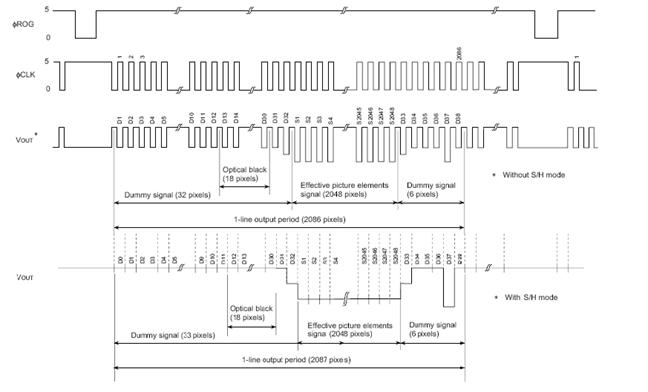

Ilx511是SONY公司生產的一種高靈敏度、低暗電流、1024像元的內置時鐘信號發生器、采樣保持電路和放大電路的線陣CCD圖像傳感器，每個像元寬14um，5V供電，最高輸入時鐘頻率2MHz。CCD傳感器的積分時間10mS。該傳感器廣泛應用于電子付款系統的條形碼掃描和光學測量儀器。除了電源，ILX511需要兩路時鐘脈沖φROG和Φclk，其時序如下圖，SHSW為采樣保持電路選擇。

圖1.5 ILX511驅動時序
CCD測徑原理
從上圖CCD芯片的驅動時序可以看出，在CCD芯片的有效像元上，無光照射輸出為低電平；有光照射時輸出高電平，高電平的幅度反映照射光強的強弱；根據這一原理可以用一束平行光照射CCD芯片，不同寬度或直徑的被測物體遮擋住平行光后，可通過CCD輸出的高低電平來測量被測物體直徑或?qū)挾取Ｔ砜驁D如下圖：

圖1.6 CCD測徑原理框圖及輸出波形
四、實驗內容與步驟
1．接入+15V直流穩壓電源，SHSW模式切換選擇5V。
2．打開實驗臺電源，將光強調節旋鈕旋到最大位置，ROC占空比調節旋鈕到最大位置，用示波器觀察CCD傳感器模塊的輸出信號。
3．從安裝有CCD 芯片暗盒的縫隙中插入不同寬度的金屬薄片，在示波器上觀察并測量新增加的高電平的寬度。
五、實驗報告
根據采集到的波形分析，得出被測金屬薄片的寬度。
六、注意事項
因?yàn)樗捎玫墓庠床⒎墙^對的平行光，光纖在經過物件和照射到CCD器件表面的時候會發生漫發射，所以由于被測物件擋光產生的高電平的上升沿或下降沿有一定的坡度。
這里給出一個修正的辦法，在上升沿和下降沿0.7V作為起始測量點來計算脈沖的寬度Δt，CLK的頻率為1MHz，則每輸出一個像元的時間為1uS，每個像元的寬度為14um，則被測物件的寬度L＝14um×Δt。
