鉑熱電阻溫度特性測試實驗--傳感器實驗

一、實驗目的：
了解鉑熱電阻的特性與應用。
二、實驗儀器：
智能調節儀、PT100（2只）、溫度源、溫度傳感器實驗模塊。
三、實驗原理：
利用導體電阻隨溫度變化的特性，熱電阻用于測量時，要求其材料電阻溫度系數大，穩定性好，電阻率高，電阻與溫度之間最好有線性關系。當溫度變化時，感溫元件的電阻值隨溫度而變化，這樣就可將變化的電阻值通過測量電路轉換電信號，即可得到被測溫度。
四、實驗內容與步驟
1．重復溫度控制實驗，將溫度控制在50⁰C，在另一個溫度傳感器插孔中插入另一只鉑熱電阻溫度傳感器PT100。
2．將±15V直流穩壓電源接至溫度傳感器實驗模塊。溫度傳感器實驗模塊的輸出Uo2接實驗臺直流電壓表。
3．將溫度傳感器模塊上差動放大器的輸入端Ui短接，調節電位器Rw4使直流電壓表顯示為零。

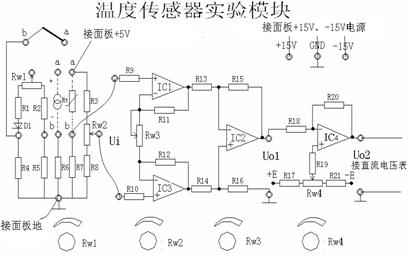

4．按圖48-1接線，并將PT100的3根引線插入溫度傳感器實驗模塊中Rt兩端（其中顏色相同的兩個接線端是短路的）。

圖48-1
5．拿掉短路線，將R6兩端接到差動放大器的輸入Ui，記下模塊輸出Uo2的電壓值。
6．改變溫度源的溫度每隔5⁰C記下Uo2的輸出值。直到溫度升至120⁰C。并將實驗結果填入下表。

T（℃）

Uo2（V）

表48-1
三、實驗報告
根據表48-1的實驗數據，作出U_O2-T曲線，分析PT100的溫度特性曲線，計算其非線性誤差。
