磁敏元件轉速測量實驗--傳感器實驗

一、實驗?zāi)康?/span>
了解半導體磁敏傳感器的原理與應用。
二、實驗儀器
磁敏傳感器、轉動源、應變傳感器模塊、±15V穩壓電源、數顯單元
三、實驗原理
磁場中運動的載流子因受到勞倫茲力的作用而發生偏轉。載流子運動方向的偏轉起了加大電阻的作用。磁場越強，增大電阻的作用就越強。外加磁場使半導體（或?qū)w）的電阻隨磁場增大而增加的現象稱為磁阻效應。
由于霍爾電場的作用抵消了勞倫茲力，使載流子恢復直線運動方向。但導體中導電的載流子運動速度各不相同，有的快，有的慢，形成一定分布，所以霍爾電場力和勞倫茲力在總的效果上使橫向電流抵消掉。對個別載流子來說，只有具有某一特定速度的那些載流子真正按直線運動，比這一速度快或慢的載流子仍然會發生偏轉，因此在霍爾電場存在的情況下，磁阻效應仍然存在，只是被大大的削弱了。為了獲得大的磁阻效應，就要設法消除霍爾電場的影響。

（a）（b）（c）
圖40-1 電子運動軌跡的偏移
如圖40-1（a）L>>W的縱長方形片,由于電子的運動偏向一側,必然產生霍爾效應，當霍爾電場施加的電場力和磁場對電子施加的勞倫茲力平衡時,電子的運動軌跡就不再偏移，所以片中段的電子運動方向與L平行，只有兩端才有所偏移，這樣，電子的運動路徑增長并不多，電阻加大也不多.
圖40-1（b）L<<W的橫長方形片，其效果比前者明顯。實驗表明當B=1T時，電阻可增大10倍（因?yàn)閬聿患靶纬奢^大的霍爾電場）
圖40-1（c）是按圖40-1（b）的原理把多個橫長方形片串聯而成，片和片之間的金屬導體包霍爾電壓短路掉，使之不能形成電場，于是電子的運動總是偏轉的，電阻增加的比較多。
本實驗所采用的傳感器是一鐘N型的InSb半導體材料做成的磁阻器件。在其背面加了一偏置磁場，所以，當被檢測鐵磁性物質或磁鋼經過其檢測區域時，MR1和MR2處的磁場先后增大從而導致MR1和MR2的阻值先后增大，如在①、③兩端加電壓±Vcc，則②端輸出一正弦波。為了克服其溫度特性不好的缺陷，采用兩個磁阻器件串聯以抵消其溫度影響。

圖40-2
四、實驗內容與步驟
1．將磁敏傳感器安裝在傳感器支架上，使傳感器探頭底部距離轉盤的距離約1~2mm左右（目測）。
2．將±15V直流穩壓電源接入應變傳感器實驗?zāi)K，將Rw3調節到最小，短接差動放大器的兩個輸入端Ui，調節Rw4使Uo2輸出為0（Uo2接直流電壓表2V檔）。

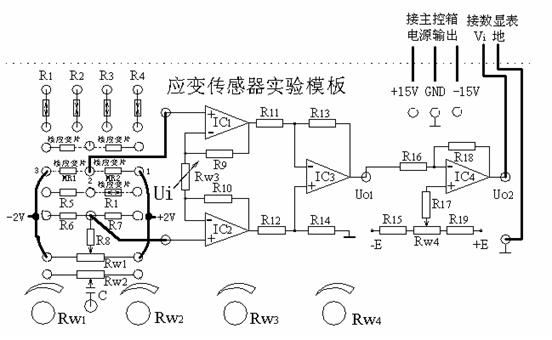

圖40-3
3．按圖40-3接線，磁阻傳感器的三根引線紅色接1，藍色接2，黑色接3，MR1、MR2與R6、R7構成一個電橋，電橋輸出接差動放大器輸入U(xiǎn)i，調節Rw1，使模塊輸出Uo2輸出為正，且最小（若輸出最小值始終為負，可掉換MR1和MR2的位置）；輸出Uo2接頻率/轉速表。
4．打開實驗臺電源開關，用不同的電源驅動轉動源轉動，記錄不同驅動電壓對應的轉速，填入下表，同時可通過示波器觀察光電傳感器的輸出波形。

驅動電壓V(V)	4v	6v	8v	10v	12v	16v	20v	24v
轉速n(rpm)

五、實驗報告
根據實驗所的的數據作轉動源輸入輸出(V-rpm)曲線
