差動變壓器測試系統的標定--傳感器實驗
一、實驗目的：
了解差動變壓器測量系統的組成和標定方法
二、實驗儀器：
信號源、差動變壓器模塊、相敏檢波模塊、直流穩壓電源、數顯單元
三、實驗原理：
同實驗十二
四、實驗內容與步驟
1、將差動變壓器安裝在差動變壓器實驗模塊上，并按下圖連連線。

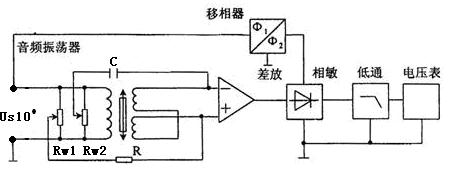

圖15-1 差動變壓器系統標定接線圖
2、檢查連線無誤后，打開實驗臺電源，調節音頻信號源輸出頻率，使次級線圈波形不失真，用手將中間鐵芯移至最左端，然后調節移相器，使移相器的輸入輸出波形正好是同相或反相時，將鐵心重新安裝到位移裝置上，用測微儀將鐵芯置于線圈中部，用示波器觀察差分放大器輸出最小，調節電橋Rw1、Rw2電位器使系統輸出電壓為零。
3、用測微儀分別帶動鐵芯向左和向右移動5mm，每位移0.5mm記錄一電壓值并填入下表：
4．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告
作出V-X曲線，求出靈敏度S=△V/△X，指出線性工作范圍。
六、注意事項
實驗過程中加在差動變壓器原邊的音頻信號幅值不能過大，以免燒毀差動變壓器傳感器。
