集成功率放大器實驗--模擬電路實驗箱

一、實驗目的
1、熟悉集成功率放大器的特點。
2、掌握集成功率放大器的主要性能指標及測量方法。
二、實驗原理

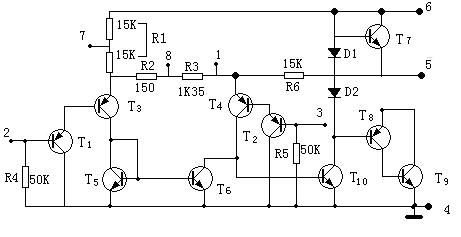

圖14-1為LM386內部電路。

圖14-1 LM386內部電路

圖中T₁～T₆管為輸入極，其中T₁、T₃和T₂、T₄管接成共集-共射組合差分放大電路。T₅、T₆為鏡像電流源，作為有源負載，R₂、R₃為發射極反饋電阻，差放中T₃管的靜態電流I_CQ3（≈I_EQ3）由V_CC通R₁設定，T₄管的靜態電流I_CQ4（≈I_EQ4）由輸出靜態電位V_OQ通過反饋電阻R₆設定，設定管導通電壓相等，且忽略R₄、R₅上的壓降（V_BQ1=V_BQ2≈0）
則：

靜態時差放兩側電流相等I_CQ3=I_CQ4，且已知

求得：

由于R₆的負反饋作用V_OQ始終維持在V_OC/2附近。
當各管工作在放大區時，T₁（或T₂）管發射極最低瞬時電位

0.3+0.7=1V，相應地，T₁（或T₂）管發射極最低瞬時電位

，因而T₁（或T₂）管基極允許最低瞬時電位可達到-0.4V(V_B1=V_E1-V_EB1=0.3-0.7=-0.4V)，可見，幅度小于0.4V的交流信號電壓加到任一輸入端，都可保證各管工作在放大區。同時R₄、R₅已為T₁、T₂管基極提供了直流通路，因此，可允許輸入信號通過隔直電容加到任一輸入端。
中間級由T₁₀和I₀組成有源負載共發放大器的激勵級對電壓進行放大，由T₇～T₉管接成互補推挽電路的功率輸出級，D₁、D₂為二極管的偏置電路。
在整個放大器中，R₆不僅是直流負反饋電阻，也是交流負反饋電阻，當1、8腳之間加上電容C₂時，輸出交流信號電壓通過R₆通過R₂、R₃之間產生反饋信號電壓，電壓反饋系數：

在深度負反饋條件下，放大器的電壓增益

倍，負反饋不僅穩定了電壓增益，還有效地減小了非線性失真。
三、實驗儀器及材料
1、示波器
2、信號發生器
3、萬用表
4、集成功放模塊
四、預習要求
1、復習集成功率放大器工作原理，對照圖l4-2分析電路工作原理。
2、在圖l4-2電路中，若V_CC=l2V，R_L=8Ω，估算該電路的P_cm、P_V值。
3、閱讀實驗內容，準備記錄表格。

五、實驗內容

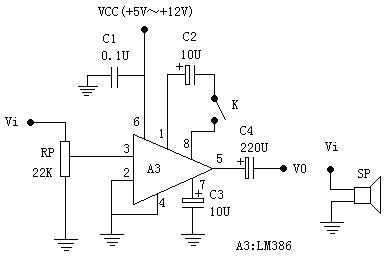

1、圖14-2電路為實驗電路。先不加信號，測量靜態工作電流。

圖14-2

2、在輸入端接1KHz信號，用示波器觀察輸出波形，逐漸增加輸入電壓幅度，直至出現失真為止，記錄此時輸入電壓，輸出電壓幅值，并記錄波形。
3、去掉10μ電容，重復上述實驗。
4、改變電源電壓(選5V、9V兩檔)重復上述實驗。
六、實驗報告
1、根據實驗測量值、計算各種情況下P_CM、P_V，及η。
2、作出電源電壓與輸出電壓、輸出功率的關系曲線。
