常用電子儀器使用練習.用萬用表測試二.三極管

模擬電子技術基礎實驗常用的電子儀器有：
1、通用示波器20MHZ
2、低頻信號發生器 HG1021型
3、晶體管毫伏表：DA-16
4、萬用表（500型）或數字萬用表
5、直流穩壓電源+12V、500mA 為了在實驗中能準確地測量數據，觀察實驗現象，必須學會正確地使用這些儀器的方法，這是一項重要的實驗技能，因此以后每次實驗都要反復進行這方面的練習。
一、實驗目的
（一）、學習或復習示波器、低頻信號發生器、晶體管毫伏表及直流穩壓電源的使用方法。
（二）學習用萬用表辨別二極管、三極管管腳的方法及判斷它們的好壞。
（三）學習識別各種類型的元件。
二、實驗原理
示波器是一種用途很廣的電子測量儀器。利用它可以測出電信號的一系列參數，如信號電壓（或電流）的幅度、周期（或頻率）、相位等。
通用示波器的結構包括示波管、垂直放大、水平放大、觸發、掃描及電源等六個主要部分，各部分作用見附錄。YX4320型波器。
三、預習要求
實驗前必須預習實驗時使用的示波器、低頻信號發生器，萬用表的使用說明及注意事項等有關資料。
四、實驗內容及步驟
（一）電子儀器使用練習
1、將示波器電源接通1至2分鐘，調節有關旋鈕，使熒光屏上出現掃描線，熟悉“輝度”、“聚焦”、“X軸位移”、“Y軸位移”等到旋鈕的作用。
2、啟動低頻信號發生器，調節其輸出電壓（有效值）為1～5V，頻率為1KHZ，用示波器觀察信號電壓波形，熟悉“Y軸衰減”和“Y軸增幅”旋鈕的作用。
3、調節有關旋鈕，使熒光屏上顯示出的波形增加或減少（例如在熒光屏上得到一個、三個或六個完整的正弦波），熟悉“掃描范圍”及“掃描微調”旋鈕的作用。
4、用晶體管毫伏表測量信號發生器的輸出電壓。將信號發生器的“輸出衰減”開關置0db、20db、40db、60db位置，測量其對應的輸出電壓。測量時晶體管毫伏表的量程要選擇適當，以使讀數準確。注意不要過量程。
（二）用萬用表辨別二極管的極性、辨別二極管e、b、c各極、管子的類型（PNP或NPN）及其好壞。
1、利用萬用表測試晶體二極管。 （1）鑒別正、負極性
萬用表歐姆檔的內部電路可以用圖1-1(b)所示電路等效，由圖可見，黑棒為正極性,紅棒為負極性。將萬用表選在R×100檔，兩棒接到二極管兩端如圖1-1(a)，若表針指在幾KΩ以下的阻值，則接黑棒一端為二極管的正極，二極管正向導通；反之，如果表針指向很大（幾百千歐）的阻值，則接紅棒的那一端為正極。
（2）鑒別性能
將萬用表的黑棒接二極管正極，紅棒接二極管負極，測得二極管的正向電阻。一般在幾KΩ以下為好，要求正向電阻愈小愈好。將紅棒接二極管的正極，黑棒接二極管負極，可測量出反向電阻。一般應大于200KΩ以上。
2、利用萬用表測試小功率晶體三極管
晶體三極管的結構猶如“背靠背”的兩個二極管，如圖1-2所示。測試時用R×100檔。 （1）判斷基極b和管子的類型
用萬用表的紅棒接晶體管的某一極，黑棒依次接其它兩個極，若兩次測得電阻都很小(在幾KΩ以下)，則紅棒接的為PNP型管子的基極b；若量得電阻都很大（在幾百KΩ以上），則紅棒所接的是NPN型管子的基極b。若兩次量得的阻值為一大一小，應換一個極再試量。 （2）確定發射極e和集電極c

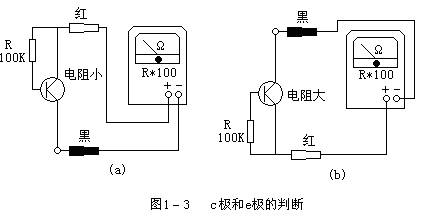

以PNP型管子為例，基極確定以后，用萬用表兩根棒分別接另兩個未知電極，假設紅棒所接電極為c，黑棒所接電極為e，用一個100KΩ的電阻一端接b，一端接紅棒（相當于注入一個Ib），觀察接上電阻時表針擺動的幅度大小。再把兩棒對調，重測一次。根據晶體管放大原理可知，表針擺動大的一次，紅棒所接的為管子的集電極c，另一個極為發射極e。也可用手捏住基極b與紅棒（不要使b極與棒相碰），以人體電阻代替100KΩ電阻，同樣可以判別管子的電極。如圖1-3所示。 對于NPN型管，判斷的方法相類似，讀者可自行思考。
測試過程中，若發現晶體管任何兩極之間的正、反電阻都很小（接近于零），或是都很大（表針不動），這表明管子已擊穿或燒壞。
（三）選擇一些不同類型的電阻、電位器、電容、電感、變壓器等常用元件加以辯認。
五、報告要求
（一）說明使用示波器觀察波形時，為了達到下列要求，應調節哪些旋鈕？
1、波型清晰且亮度適中；
2、波型在熒光屏中央且大小適中；
3、波型完整；
4、波型穩定；
（二）說明用示波器觀察正弦波電壓時，若熒光屏上分別出現下列圖形時，是哪些旋鈕位置不對，應如何調節？ （三）總結用萬用表測試二極管和三極管的方法。
