住宅配電系統與多源供應

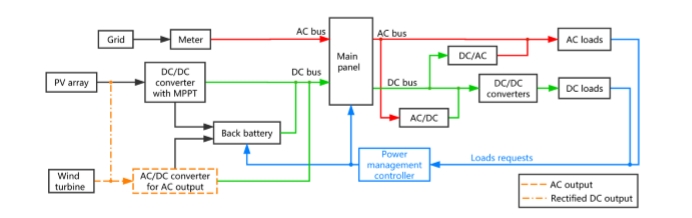

而附加的住宅可再生能源系統參與電力供應,如屋頂太陽能和國內風力渦輪機,整個家庭電網會更復雜化而單一電網電力網絡。一般來說,系統需要一個電源管理控制器協調來自不同電源供電和安排超過電源蓄電池。同時,信號系統所需端口通信,如第二章中引入例子。
對于不同的可再生能源發電,所需的網絡元素將是不同的。住宅光伏發電系統,它需要一個太陽能逆變器,它是由一個直流/直流轉換器和一個AC/DC變換器。直流/直流轉換器實現電流調節和最大功率點跟蹤翻譯(MPPT),旨在最大化功率提取。DC/AC逆變器輸入交流電變化為了結合電力網格。為國內風力發電機,它們有不同的輸出,交流輸出分別和整流直流輸出。交流輸出,家用風力渦輪機發電需求AC/DC轉換器會電輸出可以存儲在蓄電池,并要求AC/AC變換器輸出的振幅和相位的角度調整,標記為橙色的虛線。準備對整流直流輸出,這意味著有一個整流器存在風力渦輪機,這使得與恒壓輸出是一個直流輸出。因此,它可以結合電力流直接從太陽能發電機。
