電力電子技術之逆變電路的基本工作原理
逆變的概念
◆與整流相對應，直流電變成交流電。
◆交流側接電網，為有源逆變。
◆交流側接負載，為無源逆變，本章主要講述無源逆變。
逆變與變頻
◆變頻電路：分為交交變頻和交直交變頻兩種。
◆交直交變頻由交直變換（整流）和直交變換兩部分組成，后一部分就是逆變。
逆變電路的主要應用
◆各種直流電源，如蓄電池、干電池、太陽能電池等。
◆交流電機調速用變頻器、不間斷電源、感應加熱電源等電力電子裝置的核心部分都是逆變電路。
以單相橋式逆變電路為例說明最基本的工作原理
◆ S1~S4是橋式電路的4個臂，由電力電子器件及輔助電路組成。

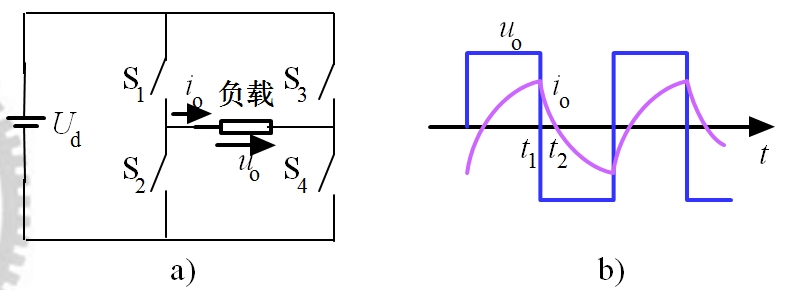

逆變電路及其波形舉例
當開關S1、S4閉合，S2、S3斷開時，負載電壓uo為正；當開關S1、S4斷開，S2、S3閉合時，uo為負，這樣就把直流電變成了交流電。
改變兩組開關的切換頻率，即可改變輸出交流電的頻率。
電阻負載時，負載電流io和uo的波形相同，相位也相同。
阻感負載時，io相位滯后于uo，波形也不同。
