電力電子技術-單相橋式半控整流電路

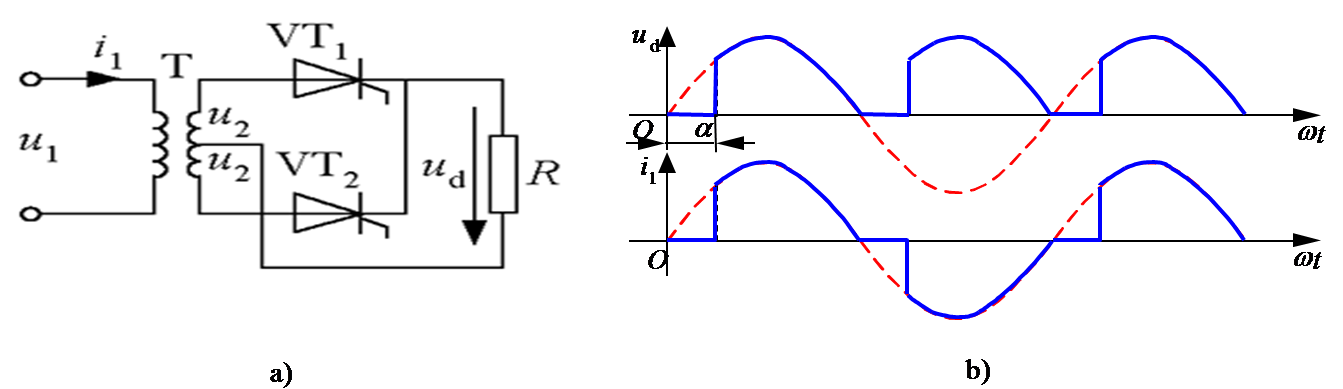

單相全波可控整流電路及波形
帶電阻負載時
電路分析
?變壓器T帶中心抽頭。
?在u2正半周，VT1工作，變壓器二次繞組上半部分流過電流。
?u2負半周，VT2工作，變壓器二次繞組下半部分流過反方向的電流。
?變壓器也不存在直流磁化的問題。
單相全波與單相全控橋的區別
?單相全波中變壓器結構較復雜，材料的消耗多。
?單相全波只用2個晶閘管，比單相全控橋少2個，相應地，門極驅動電路也少2個；但是晶閘管承受的最大電壓是單相全控橋的2倍。
?單相全波導電回路只含1個晶閘管，比單相橋少1個，因而管壓降也少1個。
從上述后兩點考慮，單相全波電路有利于在低輸出電壓的場合應用。
與全控電路在電阻負載時的工作情況相同。
帶電感負載
電路分析（先不考慮VDR ）
?每一個導電回路由1個晶閘管和1個二極管構成。
?在u2正半周，α處觸發VT1，u2經VT1和VD4向負載供電。
?u2過零變負時，因電感作用使電流連續，VT1繼續導通，但因α點電位低于b點電位，電流是由VT1和VD2續流 ，ud=0。
?在u2負半周，α處觸發觸發VT3，向VT1加反壓使之關斷，u2經VT3和VD2向負載供電。
?u2過零變正時，VD4導通，VD2關斷。VT3和VD4續流，ud又為零。

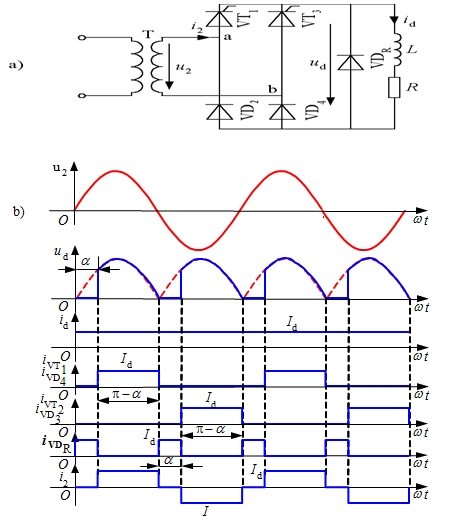

單相橋式半控整流電路，有續流二極管，阻感負載時的電路及波形
續流二極管VDR
?若無續流二極管，則當α突然增大至180°或觸發脈沖丟失時，會發生一個晶閘管持續導通而兩個二極管輪流導通的情況，這使ud成為正弦半波，即半周期ud為正弦，另外半周期ud為零，其平均值保持恒定，相當于單相半波不可控整流電路時的波形，稱為失控。
?有續流二極管VDR時，續流過程由VDR完成，避免了失控的現象。
?續流期間導電回路中只有一個管壓降，少了一個管壓降，有利于降低損耗。

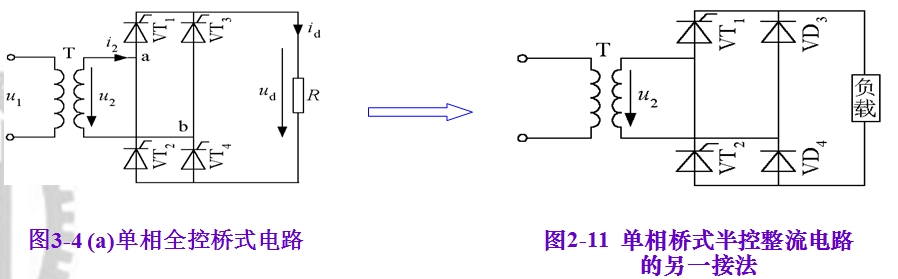

單相橋式半控整流電路的另一種接法
相當于把圖3-4(a)中的VT3和VT4換為二極管VD3和VD4，這樣可以省去續流二極管VDR，續流由VD3和VD4來實現。
這種接法的兩個晶閘管陰極電位不同，二者的觸發電路需要隔離。
