電力電子器件歸類

電力電子器件歸類

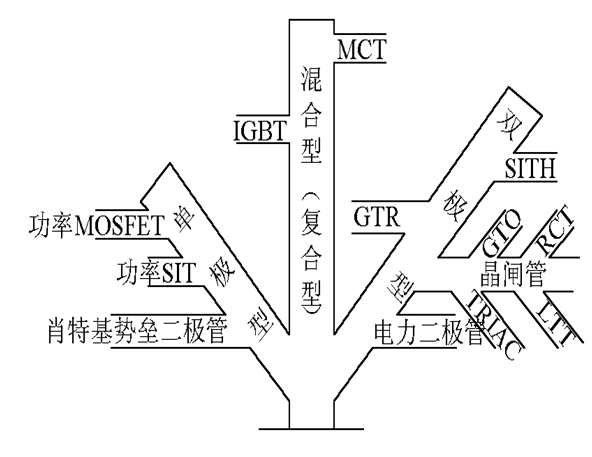

    按照器件內部電子和空穴兩種載流子參與導電的情況
       單極型：肖特基二極管、電力MOSFET和SIT等。
       雙極型：基于PN結的電力二極管、晶閘管、GTO和GTR等。
       復合型 ：IGBT、SITH和MCT等。           按驅動類型
     1.電壓驅動型器件
       單極型器件和復合型器件。
       共同特點是：輸入阻抗高，所需驅動功率小，驅動電路簡單，工作頻率高。
     2.電流驅動型器件
       雙極型器件。
       共同特點是：具有電導調制效應，因而通態壓降低，導通損耗小，但工作頻率較低，所需驅動功率大，驅動電路也比較復雜。
按控制信號的波形
     1.電平控制型器件
       電壓驅動型器件和部分電流驅動型器件（如GTR）
     2.脈沖觸發型器件
       部分電流驅動型器件（如晶閘管和GTO）
電力電子器件的現狀和發展趨勢
    20世紀90年代中期以來，逐漸形成了小功率（10kW以下）場合以電力MOSFET為主，中、大功率場合以IGBT為主的壓倒性局面，在10MVA以上或者數千伏以上的應用場合，如果不需要自關斷能力，那么晶閘管仍然是目前的首選器件 。電力MOSFET和IGBT中的技術創新仍然在繼續，IGBT還在不斷奪取傳統上屬于晶閘管的應用領域 。寬禁帶半導體材料由于其各方面性能都優于硅材料，因而是很有前景的電力半導體材料 。
