晶閘管的基本特性

一、靜態特性
（1）正常工作時的特性
1.當晶閘管承受反向電壓時，不論門極是否有觸發電流，晶閘管都不會導通 。
2.當晶閘管承受正向電壓時，僅在門極有觸發電流的情況下晶閘管才能開通 。
3.晶閘管一旦導通，門極就失去控制作用，不論門極觸發電流是否還存在，晶閘管都保持導通 。
4.若要使已導通的晶閘管關斷，只能利用外加電壓和外電路的作用使流過晶閘管的電流降到接近于零的某一數值以下。

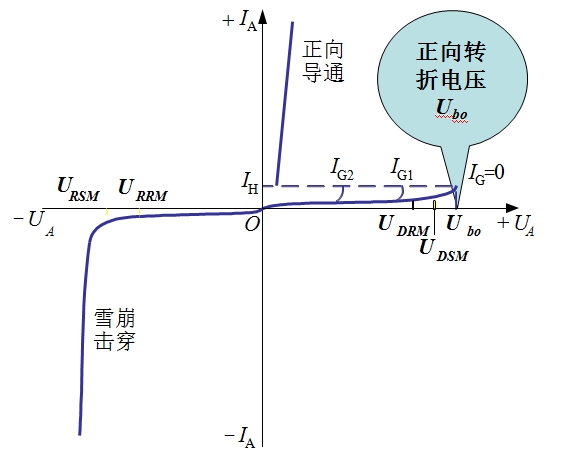

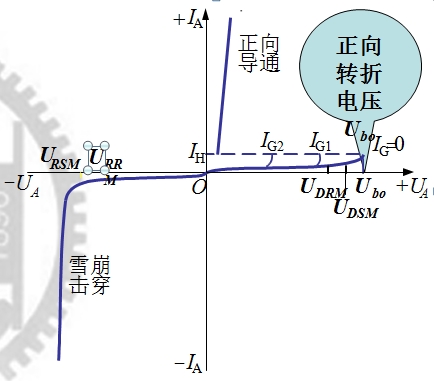

（2）晶閘管的伏安特性
正向特性
1.當IG=0時，如果在器件兩端施加正向電壓，則晶閘管處于正向阻斷狀態，只有很小的正向漏電流流過。
2.如果正向電壓超過臨界極限即正向轉折電壓Ubo，則漏電流急劇增大，器件開通 。
3.隨著門極電流幅值的增大，正向轉折電壓降低，晶閘管本身的壓降很小，在1V左右。
4.如果門極電流為零，并且陽極電流降至接近于零的某一數值IH以下，則晶閘管又回到正向阻斷狀態，IH稱為維持電流。 反向特性
1.其伏安特性類似二極管的反向特性。
2.晶閘管處于反向阻斷狀態時，只有極小的反向漏電流通過。
3.當反向電壓超過一定限度，到反向擊穿電壓后，外電路如無限制措施，則反向漏電流急劇增大，導致晶閘管發熱損壞。    二、動態特性

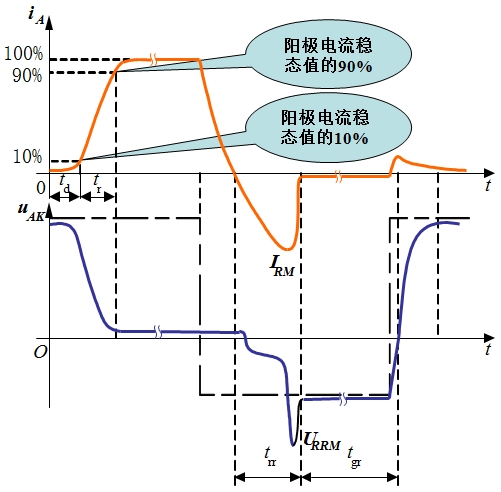

（1）開通過程
1.由于晶閘管內部的正反饋過程需要時間，再加上外電路電感的限制，晶閘管受到觸發后，其陽極電流的增長不可能是瞬時的。
2.延遲時間td (0.5~1.5μs)  上升時間tr(0.5~3μs)  開通時間tgt=td+tr
3.延遲時間隨門極電流的增大而減小,上升時間除反映晶閘管本身特性外，還受到外電路電感的嚴重影響。提高陽極電壓,延遲時間和上升時間都可顯著縮短。 （2）關斷過程

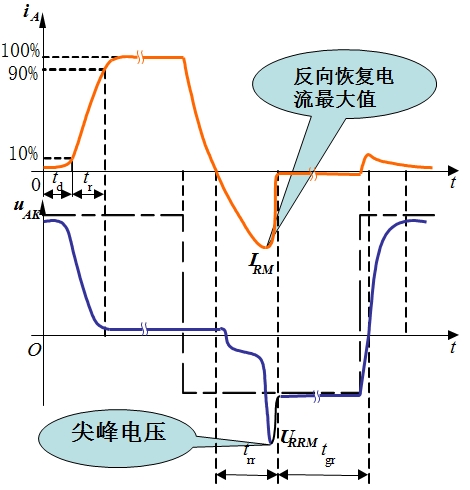

1.由于外電路電感的存在，原處于導通狀態的晶閘管當外加電壓突然由正向變為反向時，其陽極電流在衰減時必然也是有過渡過程的。
2.反向阻斷恢復時間trr  正向阻斷恢復時間tgr  關斷時間tq=trr+tgr
3.關斷時間約幾百微秒。
4.在正向阻斷恢復時間內如果重新對晶閘管施加正向電壓，晶閘管會重新正向導通，而不是受門極電流控制而導通。
