峰值檢測系統之數碼管顯示模塊

1.ICL7107簡介
ICL7107是一塊應用非常廣泛的集成電路。它包含3 1/2位數字A/D轉換器，可直接驅動LED數碼管，內部設有參考電壓、獨立模擬開關、邏輯控制、顯示驅動、自動調零功能等。
2.A/D轉換部分
  1. 3 1/2位雙積分型A/D轉換器，屬于CMoS大規模集成電路，它的最大顯示值為士1999，最小分辨率為100uV，轉換精度為0.05士1 個字。
  2.能直接驅動共陽極LED數碼管，不需要另加驅動器件，使整機線路簡化，采用士5V兩組電源供電，并將第21腳的GND接第30腳的IN 。

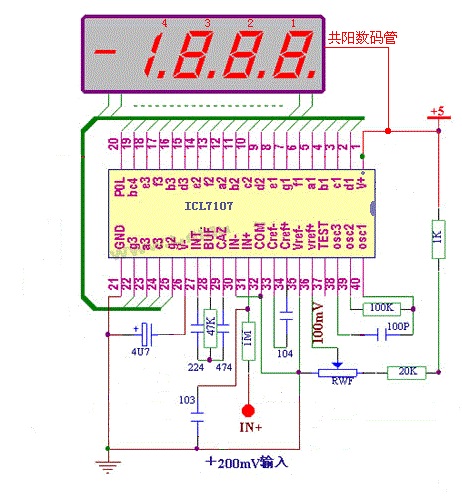

3.數碼管引腳及連接簡介

由于ICL7107能直接驅動共陽極LED數碼管，所有3腳與8腳接+5V。其余引腳與ICL7107引腳對應連接。
由于ICL7107輸出電壓大于數碼管的額定電壓，因此需在ICL7107顯示輸出引腳后串入保護電阻。我組選擇150歐姆電阻。

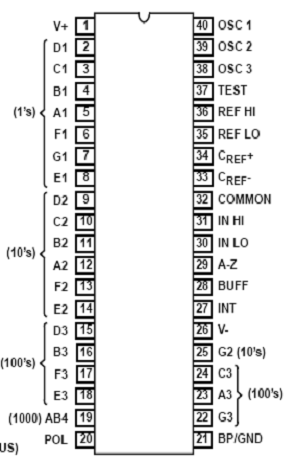

4.ICL7107數碼顯示引腳介紹


















個位顯示：2~8腳7段碼依次輸出d/c/b/a/f/g/e。
十位顯示：9~14、25腳7段碼輸出d/c/b/a/f/e/g。
百位顯示：15~18、22~24腳7段碼輸出d/b/f/e/g/a/c。
千萬顯示：19腳。由于千位只需輸出顯示“1”或者不顯示，所以數碼管a、b兩腳直接串聯。極性顯示：20腳。由于輸入電壓值均大于零，所以不需與數碼管連接。
                                （注：與數碼管g腳連接，顯示輸出“-”）


5.檢測連線
將TEST端與U+端短接，即38腳TEST段輸入+5V，LED顯示器應出現“1888”(不顯示小數點)，全部筆段放光。
