熱電偶制作校驗儀說明書

一、概述
熱電偶校驗實驗裝置是為大專院校熱工實驗室實驗教學而設計制造的專用設備，可用于中溫區工作熱電偶的標準和檢驗實驗。
本裝置結構設計合理，配用電子調壓器，并設有高溫監控保護，體積小、重量輕、溫度場恒溫穩定、操作方便、安全可靠，是滿足實驗教學的理想裝置。
二、技術性能
本裝置的高保溫專用管式電爐，采用電子電壓調溫，在其爐膛中部均熱體可同時插入控溫用的工作熱電偶、標準電偶和兩個被檢熱電偶，可供作熱電偶≤600℃低溫區檢定使用，裝置的調節檢控儀表箱配有XMTD數顯溫度調節儀，可在恒定溫區直接顯示管爐內溫度場的溫度數值：控制點設置在≤600℃，管式爐上極限溫度恒定斷電保護。
選用精密型XMTD數顯溫度指示調節儀時，在使用中如定期用比較法分別檢定一次顯示儀表和二次傳感器熱電偶（工作熱電偶）后，其標定值即可作為第二標準值，供檢定工作中直接使用，以減輕檢定人員勞動強度，提高工作效率。
本裝置配有大功率雙向可控硅器件組裝的交流調壓器一套，調壓連續穩定，調壓范圍為0～100V，電流最大輸出小于6A。
工作環境：無強磁場；溫度10～35℃；相對濕度≤85%。
三、使用說明

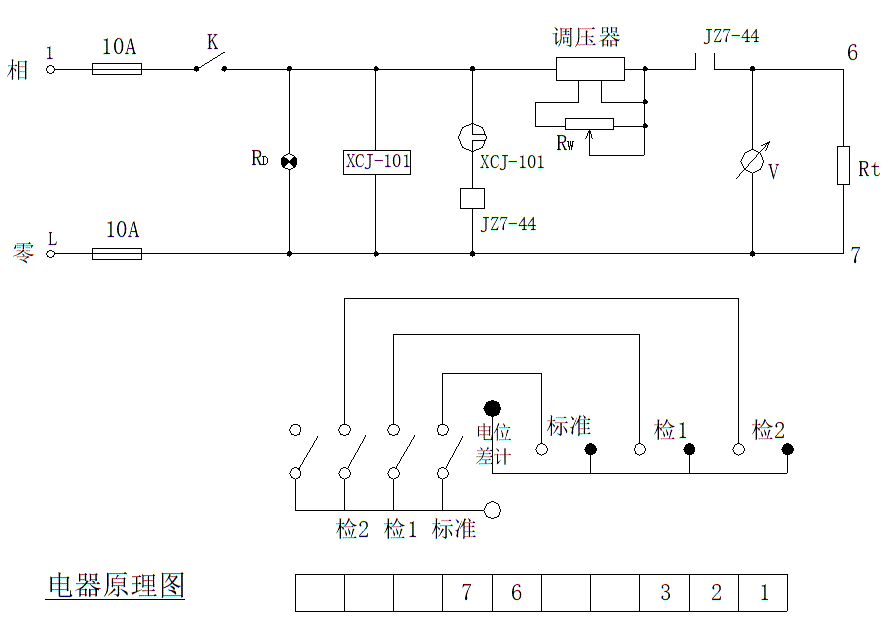

1、安裝使用前應首先檢查實驗室供電插座的電源極性與本裝置調節檢控儀表箱的電源輸入插頭的極性是否相符。正確的接法是：插頭紅色線接電源相線；綠色線接中性線；黑色線接地保護。不得接錯。
2、將調節檢控儀表箱的負載引出線與電爐相接，紅色、綠色線接負載，黑色線接殼體，作接地保護。[注意]負載線嚴禁短路。
3、將溫度調節儀表用的工作熱電偶插入管式爐內（均熱體應在爐膛中心位置）的一側，標準熱電偶和被檢測熱電偶（1或2個）插入均熱體的另一側，并將這些熱電偶連接好，工作熱電偶與儀表箱的相應引出線相聯接，標準熱電偶和被測熱電偶接到儀表箱面板上的相應的接線端子上，紅色為“+”極，黑色為“-”極。
4、檢查儀表箱前面板上各開關的初始狀態。把電源開關扳向下方斷電狀態，恒溫調節器旋鈕至左方，溫度調節儀表上的檢控溫度設在300℃。
5、聯接并調好電位差計（用戶自備）。
6、上述準備工作完成后，即可接通電源，供電進行試驗。
1）調節恒溫
右旋(恒溫調節加熱電壓調節)鈕，給管式爐供電，并在指示儀表上指出。該旋鈕的調壓范圍為0～220V。注意：對爐體的預熱升溫和初始升溫應不超過40V，以利用爐體的使用壽命。可根據實驗要求的恒溫溫度進行反復調節，直至穩定在需要的溫度上。絕對穩定是不易控制的，可在基本穩定的條件下快速測定。
2）檢測
在溫度基本穩定的條件下，依次接下轉換按鈕“檢1”和“檢2”，并在電位差計上讀出相應的熱電偶的輸出毫伏值。
3）根據要求，調節不同的溫度點，重復上述步驟，進行檢測。
[注]1、標定和檢測時，都采用在同一溫度場條件下直接比較方法，以選定的標準熱電偶（或經計量部門標定的熱電偶）作為標準進行比較，未標定和檢測備檢熱電偶，作為教學試驗，可以用本設備提供的3個熱電偶中選定一個熱電偶中選定一個熱電偶作為標準，來演示和學習標定檢驗方法。
2、標定和檢驗時，所有的熱電偶可不接冰點冷端。
四、維護須知
1、為了保證調節指示儀表的指示精度，必需定期進行復校與檢定，同時應定期檢查熱電偶傳感器的示值誤。超差過大時，應于更換。
2、貯運和存放時，應避免雨淋和潮濕。


鎳鉻-銅鎳（鏮銅）熱電偶（E型）溫度-微伏對照表


	μV	μV	μV	μV	μV	μV	μV	μV	μV	μV
溫度	0	1	2	3	4	5	6	7	8	9
0	0	59	118	176	235	194	354	413	472	532
10	591	651	711	770	830	890	950	1010	1071	1131
20	1192	1252	1313	1373	1434	1495	1556	1617	1678	1740
30	1801	1862	1924	1986	2047	2109	2171	2233	2295	2357
40	2420	2482	2545	2607	2670	2733	2795	2858	2921	2984
50	3048	3111	3174	3238	3301	3365	3429	3492	3556	3620
60	3658	3749	3813	3877	3942	4006	4071	4136	4200	4265
70	4330	4395	4460	4526	4591	4656	4722	4788	4853	4919
80	4985	5051	5117	5183	5249	5315	5382	5448	5514	5581
90	5648	5714	5781	5848	5915	5982	6049	6117	6184	6251
100	6319	6386	6454	6522	6590	6658	6725	6794	6862	6930
110	6998	7066	7135	7203	7272	7341	7409	7478	7547	7616
120	7658	7754	7823	7892	7962	8031	8101	8170	8240	8309
130	8379	8449	8519	8589	8659	8729	8799	8869	8940	9010
140	9081	9151	9222	9292	9363	9434	9505	9576	9647	9718
150	9789	9860	9931	10003	10074	10145	10217	10288	10360	10432
160	10503	10575	10647	10719	10791	10863	10935	11007	11080	11152
170	11224	11297	11365	11412	11514	11587	11660	11733	11805	11878
180	11951	12024	12097	12170	12243	12317	12390	12463	12537	12610
190	12684	12757	12831	12904	12978	13052	13126	13199	13273	13347
200	13421	13495	13569	13644	13718	13792	13866	13941	14015	14090
210	14164	14239	14313	14388	14463	14537	14612	14687	14762	14837
220	14912	14987	15062	15137	15212	15287	15362	15438	15513	15588
230	15664	15739	15815	15890	15966	16041	16117	16193	16269	16344
240	16420	16496	16572	16648	16724	16800	16876	16952	17028	17104
250	17181	17257	17333	17409	17468	17562	17639	17715	17792	17868
260	17945	18021	18098	18175	18252	18328	18405	18482	18559	18636
270	18713	18790	18867	18944	19021	19098	19175	19252	19330	19407
280	19484	19561	19639	19716	19794	19871	19948	20026	20103	20181
290	20259	20336	20414	20492	20569	20647	20725	20803	20880	20958
300	21036	21114	21192	21270	21348	21426	21504	21582	21660	21739
310	21817	21895	21973	22051	22130	22208	22286	22365	22443	22522
320	22600	22678	22757	22835	22914	22993	23071	23150	23228	23307
330	23386	23464	23543	23622	23701	23780	23858	23937	24016	24095
340	24174	24253	24332	24411	24490	24569	24648	24727	24806	24885
350	24964	25044	25123	25202	25281	25360	25440	25519	25598	25678
360	25757	25836	25916	25995	26075	26154	26233	26313	26392	26472
370	26552	26631	26711	26790	26870	26950	27029	27109	27189	27268
380	27348	27428	27507	27587	27667	27747	27827	27907	27986	28066
390	28146	28226	28306	28386	28466	28546	28626	28706	28786	28866
400	28946	29026	29106	19186	29266	29346	29427	29507	29587	29667
410	29747	29827	29908	29988	30068	30148	30229	30309	30389	30470
420	30550	30630	30711	30791	30871	30952	31032	31112	31193	31273
430	31354	31434	31515	31595	31676	31756	31837	31917	31998	32078
440	32159	32239	32320	32400	32481	32562	32642	32723	32803	32884
450	32965	33045	33126	33207	33287	33368	33449	33529	33610	33691
460	33772	33852	33933	34014	34095	34175	34256	34337	34418	34498
470	34579	34660	34741	34822	34902	34983	35064	35145	35226	35307
480	35387	35468	35549	35630	35711	35792	35873	35954	36034	36115
490	36196	36277	36358	36439	36520	36601	36682	36763	36843	36924
500	37005	37086	37167	37248	37329	37410	37491	37572	37653	37734
510	37815	37896	37977	38058	38139	38220	38300	38381	38462	38543
520	38624	38705	38786	38867	38948	39029	39110	39191	39272	39353
530	39434	39515	39596	39677	39758	39839	39920	40001	40082	40163
540	40243	40324	40405	40486	40567	40648	40729	40810	40891	40972
550	41053	41134	41215	41296	41377	41457	41538	41619	41700	41781
560	41862	41943	42024	42105	42185	42266	42347	42428	42509	42590
570	42671	42751	42832	42913	42994	43075	43156	43236	43317	43398
580	43479	43560	43640	43721	43802	43883	43963	44044	44125	44206
590	44286	44367	44448	44529	44609	44690	44771	44851	44932	45013
600	45093	45174	45255	45335	45416	45497	45577	45658	45738	45819
