YUY-HM282離心泵特性曲線測定實驗臺說明書
實驗目的
掌握離心泵特性曲線（H—Q曲線，N—Q曲線，η—Q曲線）的測定方法。
實驗裝置

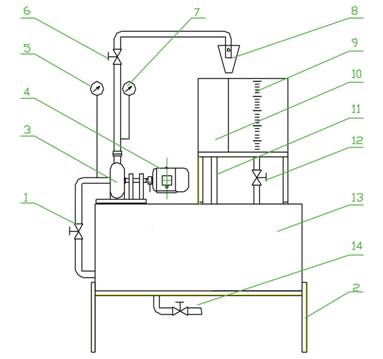

實驗裝置簡圖如下圖所示
實驗裝置簡圖
1.水泵入口調節閥 2.實驗臺支架 3.水泵 4.電機 5.真空表 6. 出口調節閥 7.壓力表 8.換向水斗 9.計量水箱 10.調試水箱 11.排水管 12.放水閥 13.儲水箱 14.泄水閥 實驗原理和方法
1、H—Q曲線
利用閥門6調節流量，測定H、Q的數值。Q用計量水箱和秒表測定；H值可由下式計算：
式中：H——壓力表2讀數，[Mpa] ，換算成水柱高，[m]
V——真空表3讀數，[Mpa] ，換算成水柱高，[m]
Z——壓力表至真空表接出點之間的高度，[m]
——泵進口流速，一般進口和出口管徑相同，
所以
逐次改變閥門6的開度，測得不同的
值和其相應得水頭
值（
和
值），在Q—H坐標系中得到相應的若干測點，將這些點光滑地連接起來，即得水泵得H—Q曲線。
2、N—Q曲線
測定泵在不同流量
時的泵輸入功率
（為電機的輸出功率），繪制N—Q曲線。
實驗裝置中，泵電機轉子的軸安裝在固定支座的軸承上，而定子做成懸浮的。當定子通入電流時，與轉子產生感應力矩，使轉子旋轉，驅動泵的葉輪旋轉；而定子也由于反力矩而產生轉動，利用定子上接出的測力矩力臂2及相應的砝碼，使力臂平衡（成水平）不轉動，從而就可以測定泵相應情況下的力矩
，再利用轉速表測出電機（泵）的轉速
，即可算出泵的實用功率
，
或
式中：
——相應工況下的感應力矩， [kg.m]
——相應工況下的電機（泵）旋轉角速度
——相應工況下的電機（泵）旋轉速度，[轉/分]
——相應工況下的力臂上的作用力，[kg]
L——力臂長度，[m]
——相應工況下的砝碼總重，[kg]
——空轉情況下平衡時的初始砝碼重量，[kg]
逐次改變閥門的開度，測得不同的
值和其相應泵實用功率
值，在Q—N坐標系中得到相應得若干測點，將這些點光滑地連接起來，即得水泵得N—Q曲線
3．η—Q曲線
利用H—Q和N—Q曲線，任取一個
值可以得出相應的
和
值，由此可得該流量下得相應效率
值：
取若干個
值，并求得相應
和
值，即可算出其相應的
值，在Q—η坐標系中可光滑地連出泵的η—Q效率曲線。
實驗步驟
1.實驗前準備
1）記錄裝置的常數：Z，L值
2)接上電源
3)使水泵充水,直至充滿為止
2.進行實驗
1)開動電機,使水泵運轉,此時閥門6關閉,為空截狀態,測讀壓力表7讀數
,真空表5讀數
,轉速表讀數
和測矩力臂平衡砝碼
。
2）略開閥門6，水泵開水給水，再測讀
、
、
和
值，并利用計量水箱和秒表測量在此工況下的流量
。
3）逐次調節閥門6，重復上述步驟，測讀相應的M，V，G和Q。實驗數據可記錄在如下的表格中：
|
No |
M(Mpa) |
V(Mpa) |
G(Kg) |
n(轉/分) |
Q（Kg/s） |
備注 |
|
W（立方）t（秒） |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5）根據測試數據，在坐標系中點出測試點，最后光滑地繪制出H—Q，N—Q和η—Q曲線。（可以在一張圖上繪出）。
[注] 測矩系統的結構有不同的形式，應根據具體情況來測量和計算。
六：定期檢查項目
一、定期檢查項目
1．水泵等設備是否正常運行；
2．水箱水位是否正常；
3．流量計顯示是否處于合理范圍
4．有機玻璃濾池水位是否正常
5、旋轉布水器是否正常
二、定期維護工作：
1．水箱保持正常水位；
2．水泵的定期維護；
3．流量計透明體的定期擦洗；
4、不用時水箱及濾池一定要排放出水
