兩臺三相異步電動機自動順序啟動控制電路

一、操作所需電器元件明細表見表9

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU1、FU2	直插式熔斷器	RT14	熔斷體2A	5
KM1、KM2	交流接觸器	CJX2-0910	線圈AC380V	2
FR1、FR2	熱繼電器	JRS1D-25	整定電流0.63-1A	2
KT	通電延時繼電器	ST3PF	線圈AC380V	1
SB1、SB2	按鈕開關	LAY16		2	SB1紅色 SB2綠色
M1、M2	三相鼠籠式異步電動機		380V（Y/△）	2

二、電路圖

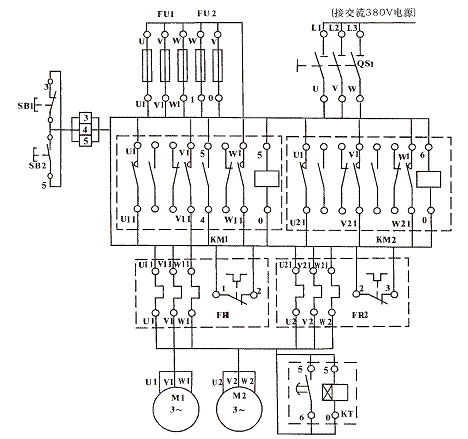

圖9（a）
圖中按下按鈕開關SB2，KM1得電吸合，電機M1啟動運行。SB2按下時4——5吸合，KT得電，5——6延時閉合，KM2得電吸合，電機M2也自動啟動。完成順序自動啟動。
三、安裝與接線
布置與接線可參考圖9（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

圖9（b）
四、檢測與調試
經檢查接線無誤后，在指導老師確認后方可通電試車。
