信號與系統實驗箱概述
一、系統介紹
“XH”系列“信號與系統實驗箱”是在收集了許多院校的大量的反饋信息后，經過不斷改進而研制成功的。是專門為《信號與系統》課程而設計的，提供了信號的頻域、時域分析的實驗手段，增加了數字信號處理功能。利用該實驗箱可進行階躍響應與沖激響應的時域分析；連續時間系統的模擬；抽樣定理與信號恢復的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示、AM調制與解調，FDM頻分復用、借助于DSP技術實現信號頻譜的分析與研究、信號分解與合成的分析與實驗；各種濾波器（模擬、數字）的設計與實現等內容的學習與實驗。
該實驗箱采用的DSP數字信號處理新技術，可以將模擬電路難以實現或實驗結果不理想的“信號分解與合成”、“信號卷積”、“頻譜分析”等實驗得以準確地演示，并能生動地驗證理論結果；系統地了解并比較模擬濾波器（無源、有源）和數字濾波器的性能及特性，并可學會數字濾波器的設計與實現。
實驗箱配有DSP標準的JTAG插口及DSP同PC機的通信接口，可方便學生在我們提供的軟件的基礎上進行二次開發（可用仿真器或不用仿真器），完成一些數字信號處理、DSP應用方面的實驗。如：各種數字濾波器設計、頻譜分析、卷積、A/D轉換、D/A轉換、DSP定時器的使用、DSP基本I/O口使用等。
二、系統特點：
1、緊扣教學大綱、內容簡潔、重點突出：以高等教育出版社的國家重點教材“信號與系統”（鄭君里）一書為背景，對課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：每一個實驗單元均以模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。
3、采用了DSP數字處理的新技術。隨著科學技術的不斷發展，信號的數字處理技術在實際中的應用范圍大大擴展，無所不在。通過數字處理可以將模擬電路難以實現或實驗結果不理想的“信號分解與合成”、“信號卷積”、“頻譜分析”等實驗得以準確地演示，并能生動地驗證理論結果；可以比較數字濾波器與模擬濾波器的性能優劣。
4、二次開發功能：通過DSP數字信號處理單元和主機接口與二次開發區，可使學生設計各種數字濾波器、對模擬信號進行頻譜分析、卷積運算等豐富的實驗項目；提供了豐富的阻容元件、運放單元，可使學生設計不同的實驗電路，增強學生的動手能力。
三、系統布局

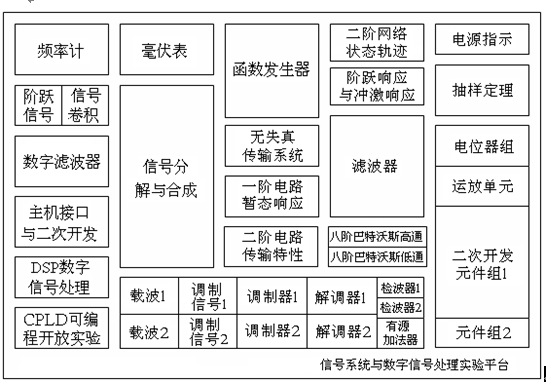

圖1-1為YUY-XH3實驗箱的布局。
圖1-1YUY-XH3 實驗箱布局示意圖
實驗模塊介紹，如圖1-1所示。YUY-XH3由以下模塊組成：
1.電源輸入模塊
2.函數發生器模塊
3.數字濾波器模塊
4.主機接口與二次開發區
5.數字信號處理器模塊
6.CPLD可編程序開放模塊
7.信號的分解與合成模塊
8.信號的卷積實驗模塊
9.一階電路暫態響應模塊
10.二階電路傳輸特性模塊
11.二階網絡狀態軌跡模塊
12.階躍響應與沖激響應模塊
13.抽樣定理模塊
14.模擬濾波器模塊
15.二次開發區模塊
16.頻率計與毫伏表
17.無失真傳輸系統
18.AM調制模塊
19.FDM頻分復用模塊
各模塊的具體用途及使用將在第二節中介紹。
