兩級交流放大電路--模擬電路及晶閘管應用

一．實驗?zāi)康?/strong>
1．掌握如何合理靜態工作點。
2．學會放大器頻率特性測試方法。
3．了解放大器的失真及消除方法。
二．實驗儀器
1．雙蹤示波器（自備）；
2．?dāng)?shù)字萬用表（自備）；
3．信號發生器。
三．預習要求
1．復習教材多級放大電路內容及頻率響應特性測量方法。
2．分析圖9-1兩級交流放大電路．初步估計側試內容的變化范圍。
四．實驗內容

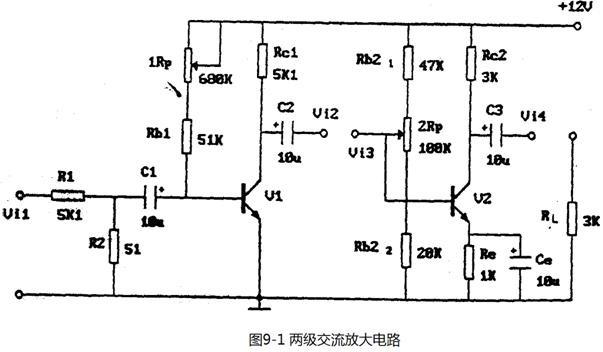

實驗電路見圖9-1。

1．設置靜態工作點
（1）按圖接線，注意接線盡可能短。
（2）靜態工作點設置：要求第二級在輸出波形不失真的前提下幅值盡管大，第一級為增加信噪比點盡可能低。
（3）在輸入端加上1KHz幅度為1mV的交流信號。（一般采用實驗箱上加衰減的辦法，即信號源用一個較大的信號。例如100m V，在實驗板上經100：1衰減電阻降為1mV）調整工作點使輸出信號不失真。
注意：如發現有寄生振蕩，可采用以下措施消除：
A．重新布線，盡可能走線短。
B．可在三極管eb間加幾P到幾百P的電容。
C．信號源與放大器用屏蔽線連接。
2．按表9－1要求測量并計算，注意測靜態工作點時應斷開輸入信號。
表9－1

靜態工作點 輸入/輸出電壓（mV）電壓放大倍數

第1級 第2級 第1級 第2級 整體

V_c1 V_b1 V_e1 V_c2 V_b2 V_e2 V_i V_o1 A_o2 A_V1 A_V2 A_V

空載

負載

3．接入負載電阻R_L＝3KΩ，按表9—1測量并計算，比較實驗內容2.3的結果。
4．測兩級放大器的頻率特性
（1）將放大器負載斷開，先將輸入信號頻率調到1KHz，幅度調到使輸出幅度最大而不失真。
（2）保持輸入信號幅度不變，改變頻率，按表9—2測量并記錄。
（3）接上負載，重復上述實驗。
表9－2

f（Hz） 50 100 250 500 1000 2500 5000 10000 20000

V_o R_L=∞

R_L=3K

五．實驗報告
1．整理實驗數據，分折實珍結果。
2．畫出實驗電路的頻率特性簡圖，標出f_H和f_L。
3．寫出增加頻率范圍的方法。

上一篇：場效應管放大器--模擬電路及晶閘管應用

下一篇：OTL功率放大器--模擬電路及晶閘管應用

f（Hz）		50	100	250	500	1000	2500	5000	10000	20000
V_o	R_L=∞
V_o	R_L=3K
