電工電子分層實驗--直流穩壓電源

任務
直流穩壓電源的測試（C類）

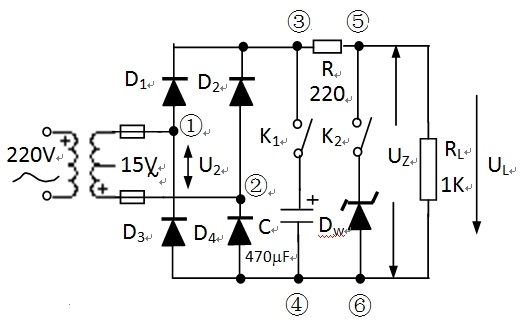

電路如圖1所示，按表1所規定的順序及內容，進行測量并記錄數據和波形。

表1直流穩壓電源測試數據

順序	項目	測試點	測量值（V）	理論值（V）	波   形	電路特點
1	連上 全部 元件	U12
		U34
		U56
2	斷開 Dw	U12
		U34
		U56
3	再斷 開C	U12
		U34
		U56
4	再斷 開D1	U12
		U34
		U56
5	再接 入C	U12
		U34
		U56
6	再接入 D1與Dw 再斷開C	U12
		U34
		U56

用整流二極管、三端穩壓管W7815、電容、電阻、設計一個輸出電壓為15V的直流穩壓電源。完成電路的設計，并正確連線，測試輸出電壓值并記錄。（B類）
用整流二極管、三端穩壓管W7815、集成運放、電容、電阻、可調電位器設計一個輸出電壓為15V~20V可調的直流穩壓電源。觀察其波形，并測試當輸出電壓為17V時，可調電位器的阻值。（A類）
