純電動汽車車身電器實訓臺
2019-11-28 17:01

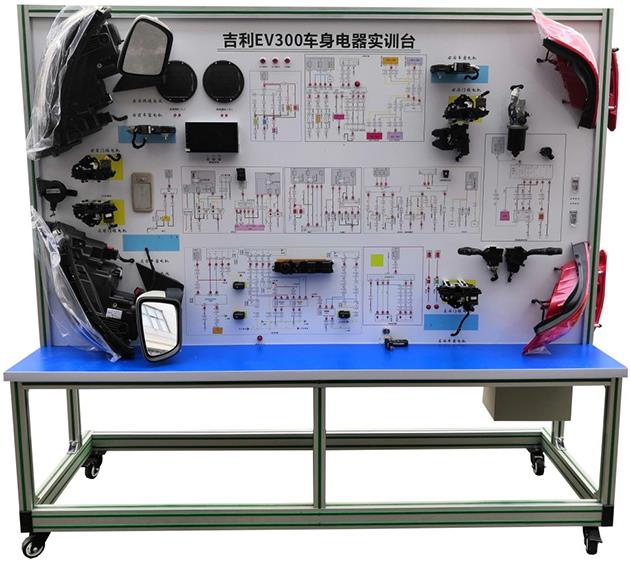

該設備采用全新 吉利EV300 純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。
適用于各院校對純電動汽車車身電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
★7.配套新能源汽車電器仿真軟件。
(1)軟件包含汽車6個系統：汽車燈光系統、啟動系統、充電系統、雨刮系統、儀表系統、中控與車窗系統。
(2)軟件與實物完美結合，軟件的原理圖、外形圖和電路圖與實物一模一樣；
(3)系統帶有背景音，可以按照教學條件打開或關閉。
(4)軟件內部空間為寬敞明亮的教室，原理圖、線路圖和實物零部件為高清顯示。
(5)360度旋轉，簡單控制放大、拉近、縮小、旋轉、便于多個角度觀察每一個細節，可以查看設備的任何位置。全程無死角。
(6)連線功能：進入連線功能后，界面的原理圖出現，點擊每個零部件的接線端子，系統自動顯示待連接狀態，點擊正確的連接點后，線路的線條自動出現。并有聲音提示。點擊錯誤的連線點時，系統發出報警。拉出側菜單可觀察點擊連線的進度。連線完成后，進行下一項。
(7)動態測試功能，連線正確的狀態下，進入測試實訓功能，操作相應開關，相應的系統進入工作狀態。如點擊點火開關，系統上電，15電源指示燈點亮。點擊啟動開關，啟動機隨機運轉啟動，發動機運行并伴有啟動運行的聲音提示，發電機開始運轉，充電指示燈寫熄滅。
(8)故障設置系統功能：在連線成功后，可以設置多個系統故障。單個故障不低于10個。側面菜單帶有故障文字描述，并伴有中文提示故障是否設置成功。
(9)故障狀態下，可以進入動態測試功能，例如點擊主控開關的左前玻璃升降開關，系統會中文提示語音播報，提示系統出現故障，此時系統將不能再進行運轉測試。例如左前車窗電機不再運轉動作
(10)故障檢測功能：點擊萬用表并打開，調節正確的測量量程，用表筆測試故障系統，萬用表顯示故障點的正常與故障時數據，以判斷那個線路或原件出現問題。
三、技術規格
外形尺寸（約）：2040×700×1800mm(長×寬×高)
動力電源：原車
工作電壓：原車
移動腳輪：100*60mm
四、基本配置（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 原車 | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | DC電源轉換系 | 原車 | 套 | 1 |
| 12 | 燈光開關 | 原車 | 套 | 1 |
| 13 | 剎車燈開關 | 原車 | 套 | 1 |
| 14 | 倒車燈開關 | 原車 | 套 | 1 |
| 15 | 危險燈開關 | 原車 | 套 | 1 |
| 16 | 線束 | 配套 | 套 | 1 |
| 17 | 雨刮總成 | 原車 | 套 | 1 |
| 18 | 雨刮控制器 | 原車 | 個 | 1 |
| 19 | 噴水電機 | 原車 | 套 | 1 |
| 20 | 噴水壺 | 原車 | 套 | 1 |
| 21 | 喇叭 | 原車 | 個 | 2 |
| 22 | 喇叭繼電器 | 原車 | 個 | 1 |
| 23 | 各類繼電器 | 原車 | 套 | 1 |
| 24 | 霧燈 | 原車 | 個 | 1 |
| 25 | 電動車窗與中控開關 | 原車 | 套 | 1 |
| 26 | 電動后視鏡與開關 | 原車 | 套 | 1 |
| 27 | 中控鎖電腦 | 原車 | 個 | 1 |
| 28 | 門鎖電機 | 原車 | 套 | 1 |
| 29 | 電動窗電機 | 原車 | 套 | 1 |
| 30 | 音響總成 | 原車 | 套 | 1 |
| 31 | 揚聲器 | 6"，200W | 對 | 1 |
| 32 | 輔助蓄電池 | 12V 45Ah | 臺 | 1 |
| 33 | 保險絲盒 | 配套 | 個 | 2 |
| 34 | 電源總開關 | 50A | 個 | 1 |
| 35 | 移動臺架(帶自鎖腳輪裝置) | 2040×700×1800mm(長×寬×高)，鋁材框架 | 臺 | 1 |
| 36 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 37 | 教師手冊 | 配套 | 套 | 1 |
| 38 | 合格證與保修卡 | 配套 | 套 | 1 |
