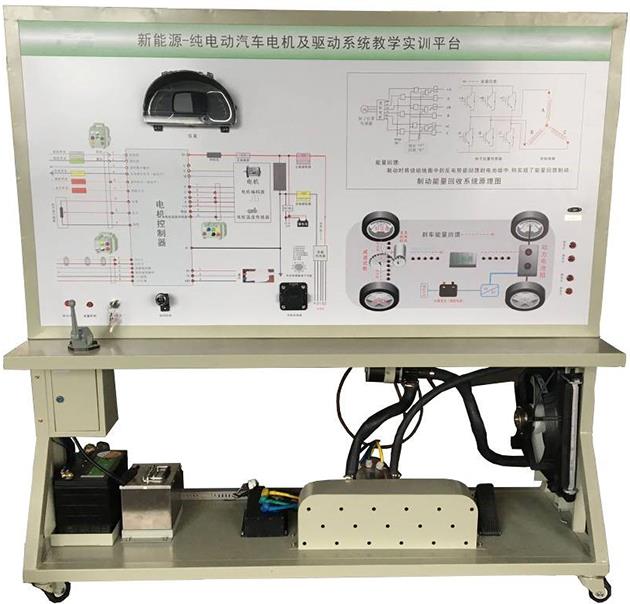

新能源汽車控制系統集成實訓臺
2019-11-28 17:05
一、功能特點
1.該設備完整展示了新能源汽車整車真實各控制系統(包括DC-DC系統/電機控制/電池管理/VCU控制/車載充電機/儀表系統)，可以動態演示整車各控制系統的運行狀態與工作過程。
2.設備面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車各控制系統結構原理圖和實物，認識和分析新能源汽車各控制系統的工作原理。
3.設備上安裝有點火開關、帶網關通訊的整車控制器系統，儀表系統，電源轉換DC-DC系統，整車控制器VCU系統，電機控制系統，電池管理系統,工況指示燈，電源開關，油門踏板，制動踏板，動力電機等運行模塊與操縱開關。
4. DC-DC系統/電機控制/電池管理/整車控制器VCU /車載充電機/儀表系統通過CAN國標協議通訊且正常工作,通過自制上位機軟件通過OBD診斷座可檢測與標定各系統模塊數據。
5.實現新能源汽車整車控制系統認知、檢測、診斷、標定、匹配等實訓實驗。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
7.設備采用普通220V交流電源充電。
二、技術規格
1.交流電源：交流220V±10% 50Hz；
2.工作電壓：直流12V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1700×700×1700mm(長×寬×高)
5.動力電池包與12V輔助電池；
6.產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。
三．基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 控制面板與檢測臺 |
1.裝有各種檢測端子以及彩色原理圖 2.帶4只可移動腳輪: |
套 | 1 |
| 2 | 電動汽車磷酸鐵鋰電池 |
72V40Ah 帶CAN-BUS通訊與電池管理器 |
套 | 1 |
| 3 |
電動車組合儀表 （7寸BMS信息顯示屏） |
電動汽車儀表帶CAN通訊； 包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈； |
套 | 1 |
| 4 | BMS電池管理控制單元系統 |
配套 帶CAN-BUS通訊 |
只 | 1 |
| 5 | 點火開關 | 配套 | 只 | 1 |
| 6 | 車載充電器 | 72V40AH，帶CAN-BUS通訊 | 臺 | 1 |
| 7 | DC-DC轉換器 | 帶CAN-BUS通訊 | 套 | 1 |
| 8 | 充電槍與車載側插座 | 國標,CEBEA | 套 | 1 |
| 9 | 電機驅動系統 | 72V4KW，帶CAN-BUS通訊 | 套 | 1 |
| 10 | VCU整車控制器 | 帶CAN-BUS通訊，與電機控制器等模塊CAN-BUS通訊 | 套 | 1 |
| 11 | 故障模擬與排除裝置 | 套 | 1 | |
| 12 | 設備教師/學生手冊 | 配套 | 套 | 1 |
| 13 | 設備合格證、保修卡 | 配套 | 套 | 1 |
| 14 | 新能源汽車整車CAN總線協議 | 配套 | 套 | 1 |
| 15 | 上位機軟件（電機/電控/電池/DC-DC） | 配套 | 套 | 1 |
