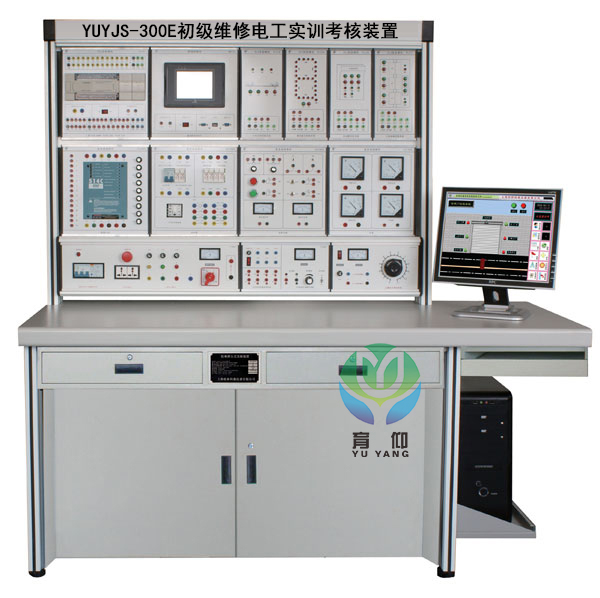

2017-06-10 19:09YUYJS-300E初級維修電工實訓考核裝置
“YUYJS-300E初級維修電工實訓考核裝置”是根據國家職業資格鑒定操作技能鑒定程序化方案研制生產的，可對《初級維修電工技術》系列教材中列出的基本技能、電氣控制技術、電氣控制故障分析和電子技術進行實際操作，從而使學生的操作技能得到提高。該實驗裝置不僅可供學生學習鍛煉，更是維修電工技能實訓與考核的理想設備。
2、特點
初級維修電工實訓考核裝置裝置的主要結構由實驗臺、可拆分式模塊、實驗掛箱、防塵式實驗屏桌子組成，主體為鋁合金材料。（專利產品）
實驗臺采用鋁合金材料，模塊采用可拆分結構，功能無限擴展，有利于專業升級，功能遞增。（專利產品）
實驗掛箱采用鋁合金材料，定位采用隱藏導軌結構，真正做到面板無磨損，確保使用壽命，裝卸十分方便。（專利產品）
實驗屏為鋁合金材料，具有內置照明外部防塵功能，延長使用壽命，增加美感度。專利產品）
電源控制由兩種可選，手動控制和無線遙控控制。
3、技術性能
輸入電源：三相四線(380V±10％ 50HZ)
環境溫度：–10℃－+40℃
相對濕度：＜85％(25℃)
海拔高度：＜4000m
裝置容量：＜1.5KVA
外型尺寸：1650×660×1740mm
4、實驗項目
1）初級維修電工實訓考核裝置基本技能
裝兩地控制一盞白熾燈并有一個插座的線路
安裝一只高壓汞燈，選用線材并接線。
安裝直接式單項有功電能表組成的量電裝置。
安裝經電流互感器接入單項有功電能表組成的量電裝置。
三相異步電動機定子繞組引出線首尾端判斷及接線。
中、小型異步電動機測試及檢修。
交流接觸器的拆裝、檢修及調試。
空氣阻尼式時間繼電器的改裝及檢修。
2）電氣控制故障分析
異步電動機星三角控制線路故障檢查及排除。
異步電動機正反轉控制線路故障檢查及排除。
Z3040型搖臂鉆床電氣控制線路故障檢查及排除。
M7130型平面磨床電氣控制線路故障檢查及排除。
3）電氣控制技術
延時啟動延時停止控制線路安裝及調試。
Y-△降壓起動控制線路安裝及調試。
雙速電動機自動加速控制線路安裝及調試。
異步電動機正反轉控制線路安裝及調試。
異步電動機反接制動控制線路安裝及調試。
兩臺電動機順序起動、順序停轉控制線路安裝及調試。
工作臺自動往返控制線路安裝及調試。
異步電動機串電阻起動控制線路安裝及調試。
4）電子技術實訓模塊
安裝調試單相半波整流、電容濾波、穩壓管穩壓電路。
安裝調試單相橋式整流、電容濾波、穩壓管穩壓電路。
安裝調試鎳鉻電池充電電路。
安裝調試直流電源并測量三極管靜態工作點。
